M0.2模数的45度锥齿轮

godlove7 · 发表于 2010-12-22 22:16

您需要登录才可以下载或查看，没有账号？注册

x

请教一下各位大侠，M0.2模数的45度锥齿轮怎么加工，用什么机械合适？多谢了！

zhangjun · 发表于 2010-12-22 22:51

齿数多少？

godlove7 · 发表于 2010-12-22 23:24

本帖最后由 godlove7 于 2010-12-22 23:25 编辑

回复 zhangjun.6666 的帖子

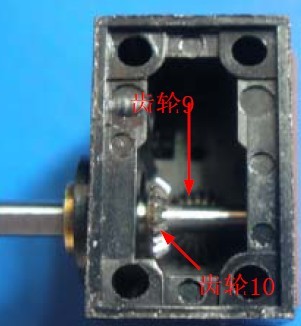

我还没有拆开，因为这个锥齿轮组件以前不是我们再做，是老外直接提供，我们负责其他直齿部分。大约是20多齿。最大直径大约4.0mm左右。

zhangjun · 发表于 2010-12-23 07:51

据我了解目前国内刨齿机做不到，如果能改成零度弧齿锥齿轮倒是有可能能加工出来！

bjfzwirecut · 发表于 2010-12-23 11:05

好小巧的齿轮，估计是用做钟表齿轮的设备做的吧！

godlove7 · 发表于 2010-12-23 16:58

本帖最后由 godlove7 于 2010-12-23 16:59 编辑

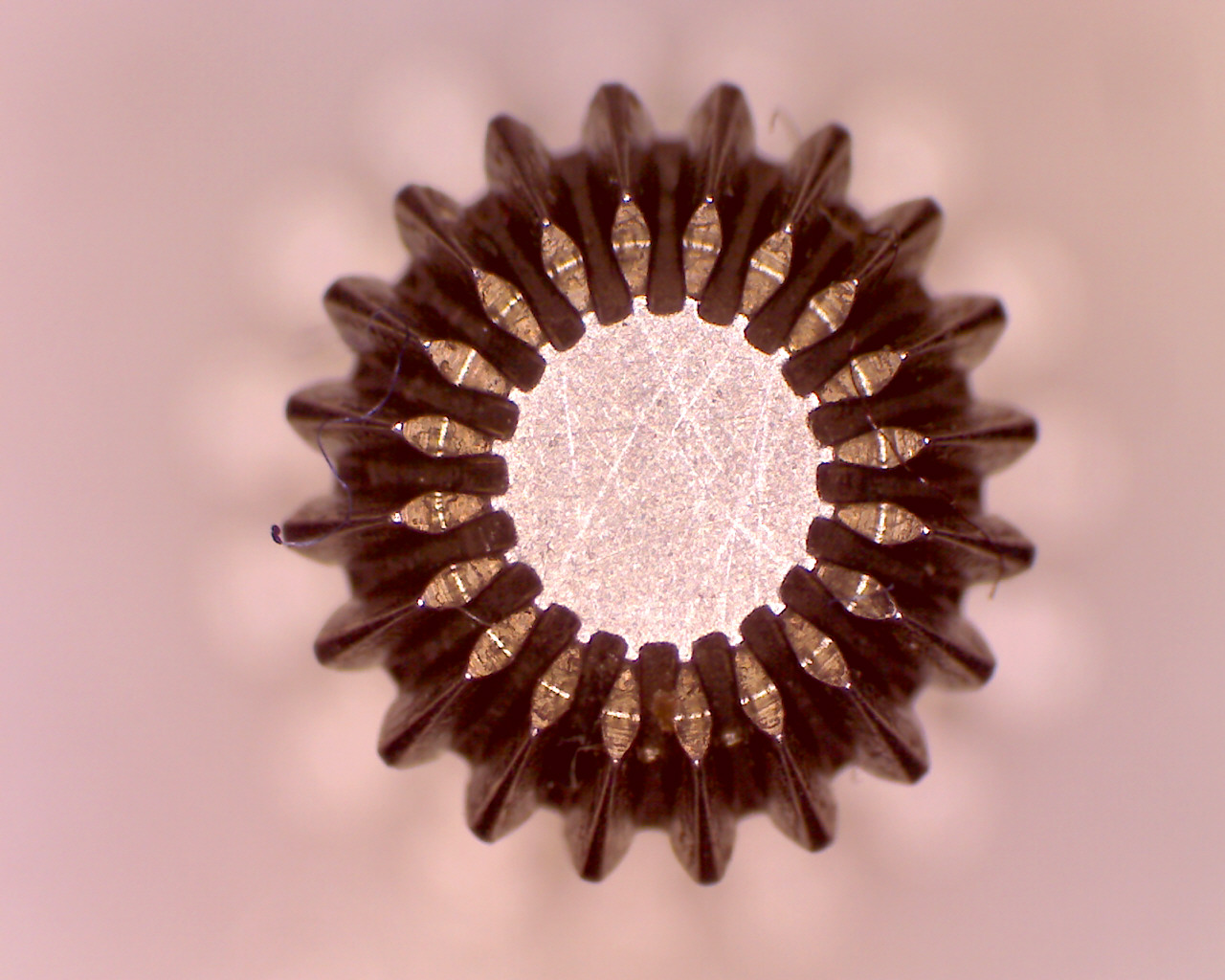

正面

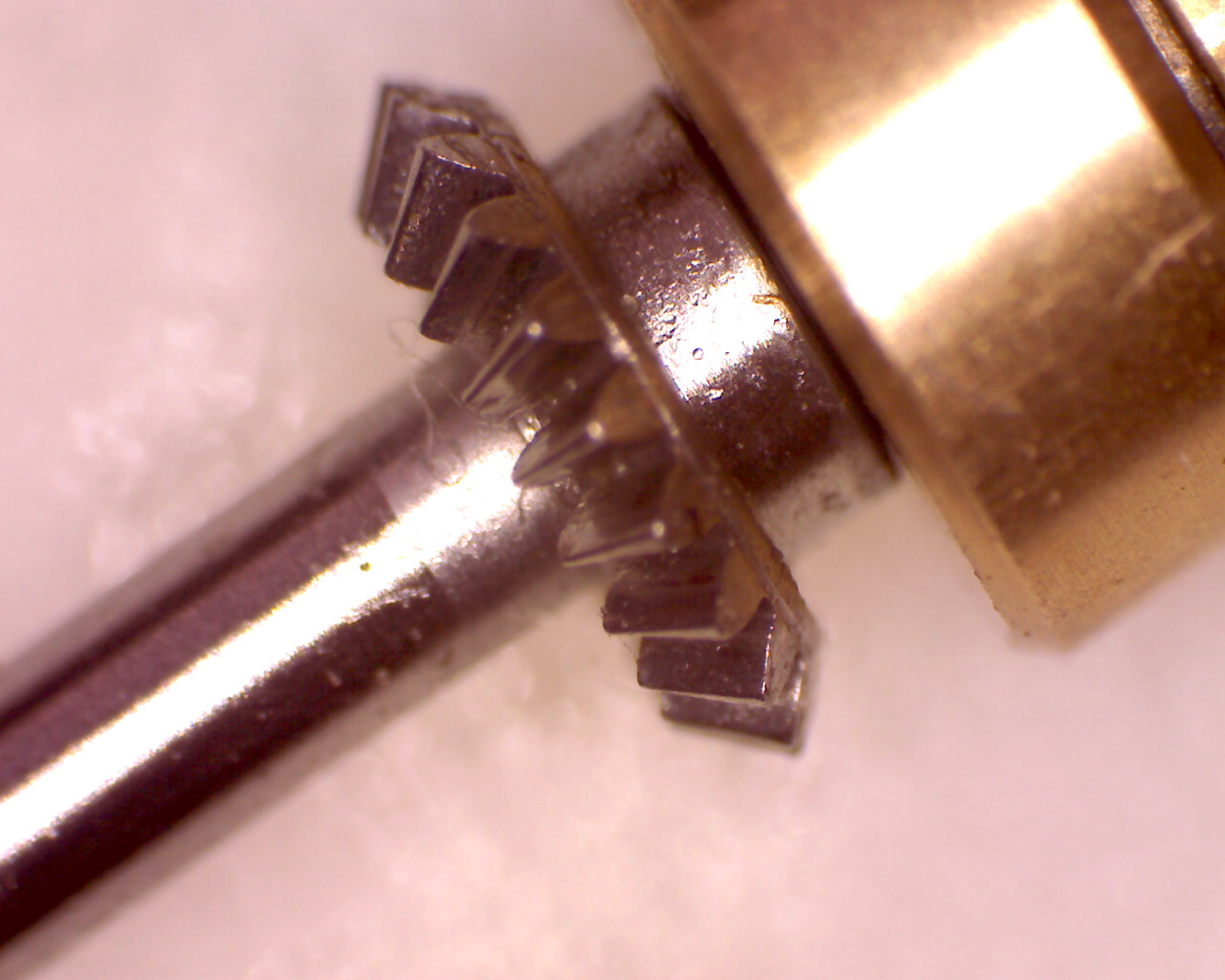

配对

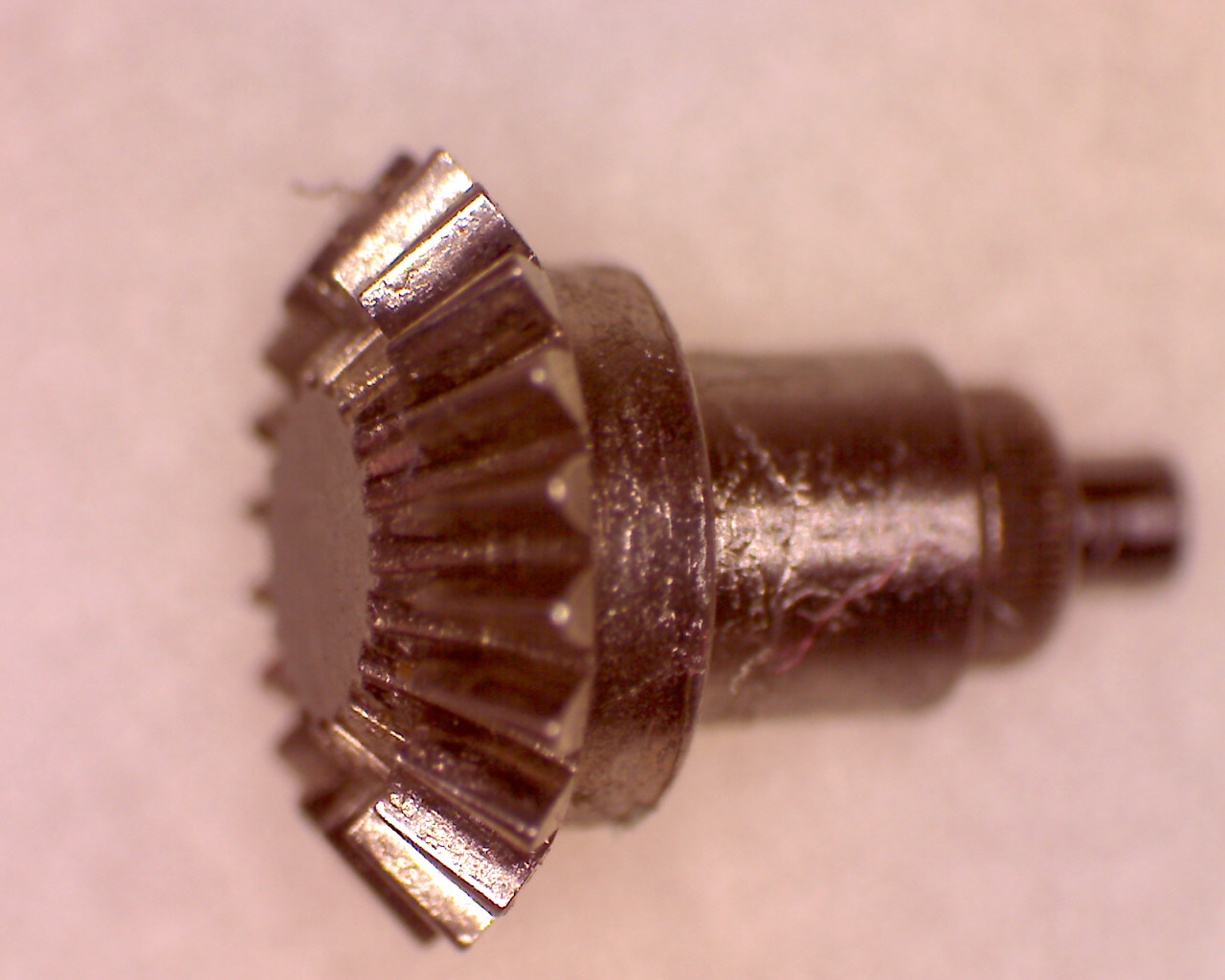

侧面

以上图片是放大80倍后的效果。

zhangjun · 发表于 2010-12-24 06:32

如果能做成零度弧齿锥齿轮接触性能比锥齿轮要好。

bjfzwirecut · 发表于 2010-12-24 16:01

给我个样件和具体参数，或许我可以

godlove7 · 发表于 2010-12-28 18:53

回复 bjfzwirecut 的帖子

我现在怀疑是冷镦的，具体图纸做好了我联系您。谢谢！

zhangjun · 发表于 2010-12-28 21:01

回复 godlove7 的帖子

请问有内孔的那个小齿轮，孔径是多少？
