哪位高手帮忙分析一下原因

王道然 · 发表于 2010-12-13 00:29

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

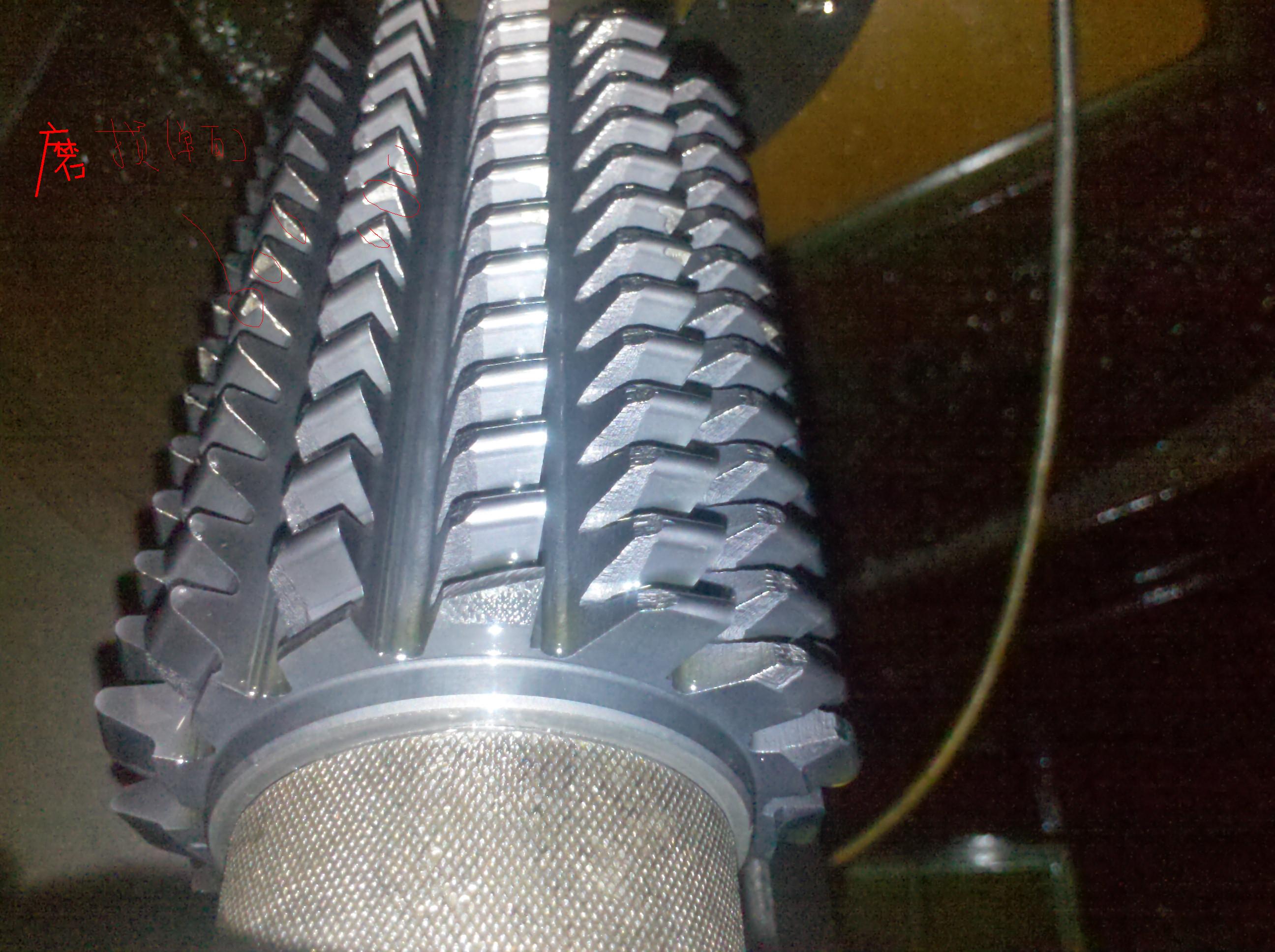

我们厂的一把涂层，还没有到加工件就已经磨损得厉害了，而且是单面磨损？哪位高手指教一下。非常感谢！

yangzm · 发表于 2010-12-13 09:32

看这个刀应该是修磨过的，我觉得有两种可能，第一是滚刀修磨是的前刃面的修成负前角了，第二就是可能涂层有问题，看这把滚刀的外观应该是个大厂做的，质量应该不错，我个人的见解，希望能对楼主有帮助。

变术火花8 · 发表于 2010-12-13 09:54

我有几把刀也是单面磨损的，搞不懂其中的原因？？

齿轮小子 · 发表于 2010-12-13 12:57

切削时，順铣逆铣交换着来，这样就不会出现楼主的情况了。

XIAOLUYIYU · 发表于 2010-12-13 13:54

主要就是修磨的时候没有修好，一面高的现象！

ylxlyzp · 发表于 2010-12-14 11:57

本帖最后由 yinzp 于 2010-12-22 15:18 编辑

从图片上的磨损面来看，此刀应为右旋滚刀，在使用中切削刃起初轻微磨损，操作者未检查发现，继续使用，造成短时间急剧磨损，损害基体.根本原因可能是：1. 刃磨时未将磨损的部分完全去除掉后使用，或就直接涂层，这样刀具使用时就会很快的磨损。应使用放大镜观察磨损量后刃磨，保证刀具刃磨质量；2.若刀具刃磨后再涂层、涂层时未倒钝或喷砂去毛刺等其他原因造成；

wangzy6010 · 发表于 2011-5-14 12:40

单面磨损我认为是直磨削槽结构的滚刀所特有的现象，特别对于螺旋升角越大的滚刀会越明显，因为前刀面的两侧切削刃，一面是正前角，而另一面是负前角，升角越大，负前角就越大，切削性能就越差，所以对于螺旋升角大的滚刀一般做成螺旋排屑槽结构，但对于一般的小的升角的滚刀在1度左右，这样的影响就小的很多，一般不太影响使用。但偏磨形象还是会存在的，主要使用过程中加以合理的控制磨损量，及时的刃磨和涂层还是不会造成大量磨损的情形的，关键就是抓住使用和刃磨、涂层质量。

xwswy1 · 发表于 2011-5-14 17:37

学习一下

王道然 · 发表于 2011-5-15 13:39

回复 yinzp 的帖子

增长了见识

账号		自动登录	找回密码
密码			注册

哪位高手帮忙分析一下原因

本帖子中包含更多资源。

评分
