齿形链齿形 请高手指点

hfc001

接触一齿形链
参数要求：
齿数     36
压力角  30
节距      6.35
齿顶圆  70.84
齿根圆  64.16
量柱      4
跨棒距 74.24

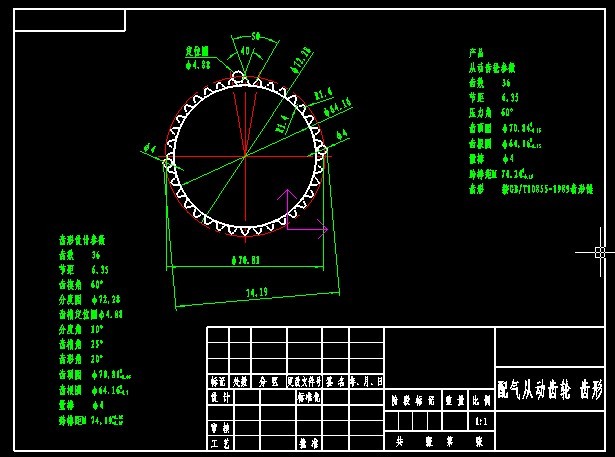

用CAXA制齿形图
请教1、齿顶圆弧 和齿根圆弧按R1.4行吗？有没有什么标准？
2、按此 齿形定制刀具 产品会不会噪音

hfc001

补充：
齿形设计参数
齿数    36
节距    6.35
齿楔角  60
分度园  72.28
齿槽定位圆4.88
分度角  10
齿槽角  25
齿形角  20
齿顶园  70.81
齿根圆 64.16
量棒    4
跨棒距M 74.19

chiart

补充：
齿形设计参数
齿数    36
节距    6.35
齿楔角  60
分度园  72.28
齿槽定位圆4.88
分度角  10
齿槽角  25
齿形角  20
齿顶园  70.81
齿根圆 64.16
量棒    4
跨棒距M 74.19
------------------------------------------------------------------------------------------------------------------------------------------------------------以上数你是按GB/T10855-2003计算的吧。
首先你要确定链轮齿形是渐开线的还是直齿的，直齿的用GB/T10855-2003的公式计算是可以的。如果是渐开线齿形，则计算错误，画法也就不对。也不能用CAXA的齿轮模块。

hfc001

上面按直齿画的
如果渐开线 的压力角怎么计算？
齿锲角 怎么解决

chiart

36齿的压力角是30度，齿楔角也是60度。画法与画齿轮有点类似，但是画的齿形其齿槽宽度在分度圆上与齿厚宽度是不一样的。

hfc001

如果按计算分度圆 该分度圆直径为72.85 而链轮齿顶圆要求直径为70.84
这样的话无法生成 齿槽齿宽 ，其齿槽宽度在分度圆上与齿厚宽度已经无数值存在了
实际运用就有问题了

chiart

齿形链轮是负大变位的齿轮，但又与齿轮有些差异。画齿形链轮齿形时要参考配对链片的。
你可以把原图或数据发给我，我给你一个齿形。jadezhao@kmcchain.com
