斜齿轮到底该怎么画

debslu · 发表于 2010-11-27 10:44

您需要登录才可以下载或查看，没有账号？注册

x

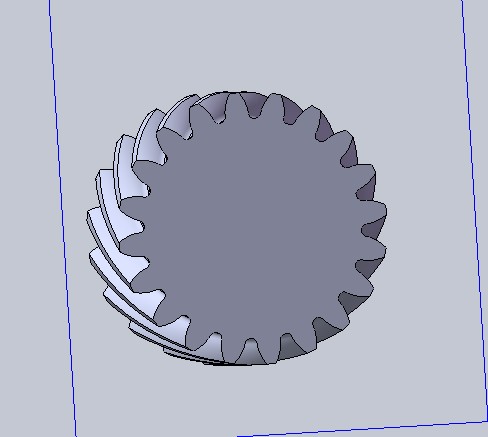

看过很多3D斜齿轮的画法，包括GEARTRAX自动的，应该是不对的，端面上的齿形+螺旋线扫描切除。应该用法面上的齿形，自己在GEARTRAX基础上改了一个供大家参考。

wangjunjtslhc · 发表于 2010-11-27 11:17

你再好好看看书！

杨大侠 · 发表于 2010-11-27 12:17

回复#1楼：你去看一下齿轮计算的相关资料，或参看《机械设计手册》之机械传动，齿轮那一章。

debslu · 发表于 2010-11-27 13:20

:'(

杨大侠 · 发表于 2010-11-27 23:07

如果按法向模数去算的话，你的分度圆与齿轮顶圆能对得上吗？在画齿轮时要算齿轮的齿顶圆与齿根圆的。

张熙张熙张熙 · 发表于 2010-11-28 10:25

纠结啊不很好画

48824305 · 发表于 2010-11-28 14:29

端面上的齿形+螺旋线扫描切除

debslu · 发表于 2010-11-30 11:28

楼上的，你看过斜齿轮的端面齿形吗？端面上的齿形WHO有方程的啊？

debslu · 发表于 2010-11-30 15:07

下午看了点资料：原来斜齿轮齿形有齿直角方式和轴直角方式两种。

qiuciwangsking · 发表于 2010-11-30 15:34

:)...
:D...
