啮合点位置怎么求

cz6538 · 发表于 2010-11-20 10:56

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

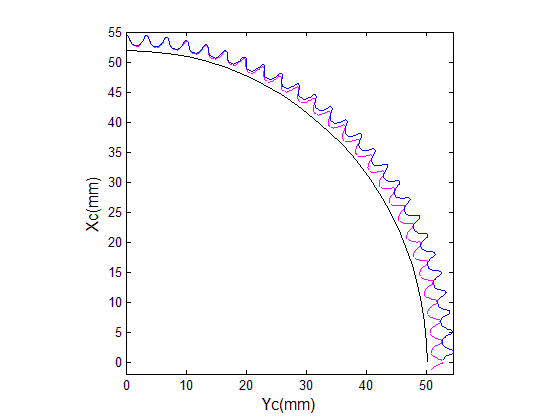

谐波齿轮在传动过程中，同时有好几对齿廓相啮合，我现在在matlab中求出某一瞬时齿廓之间的位置关系，如下图，现在是想求每对齿之间的啮合点的位置，不知道应该怎么做

zxj19870128 · 发表于 2010-11-20 18:04

应该在分度园上载根据压力角来确定，本人刚入行仅供参考千万别被我误导

londony · 发表于 2010-11-22 08:48

建议先进CAE把载荷与边界做好。实际的受力与直观的想象有很大出入。
做过摆线的分析，运动有类似的地方，应该主要应力是在图的左上角那一对齿上了。
这是个大变形的弹性接触问题。建议进ABAQUS。据说现在ANASYS 的接触算法也上来了。
我下个项目应该也玩谐波的了，希望到时候能向你讨教。一直想用Matlab驱动CAE（comosal) 还没动手呢。

hl82185093 · 发表于 2014-7-4 16:05

啮合点的位置与径向变形量有关系。你是想通过什么来表示呢？坐标点？？

安子 · 发表于 2014-7-7 09:42

怎么感觉图画出来有干涉呀？
