这样好点：

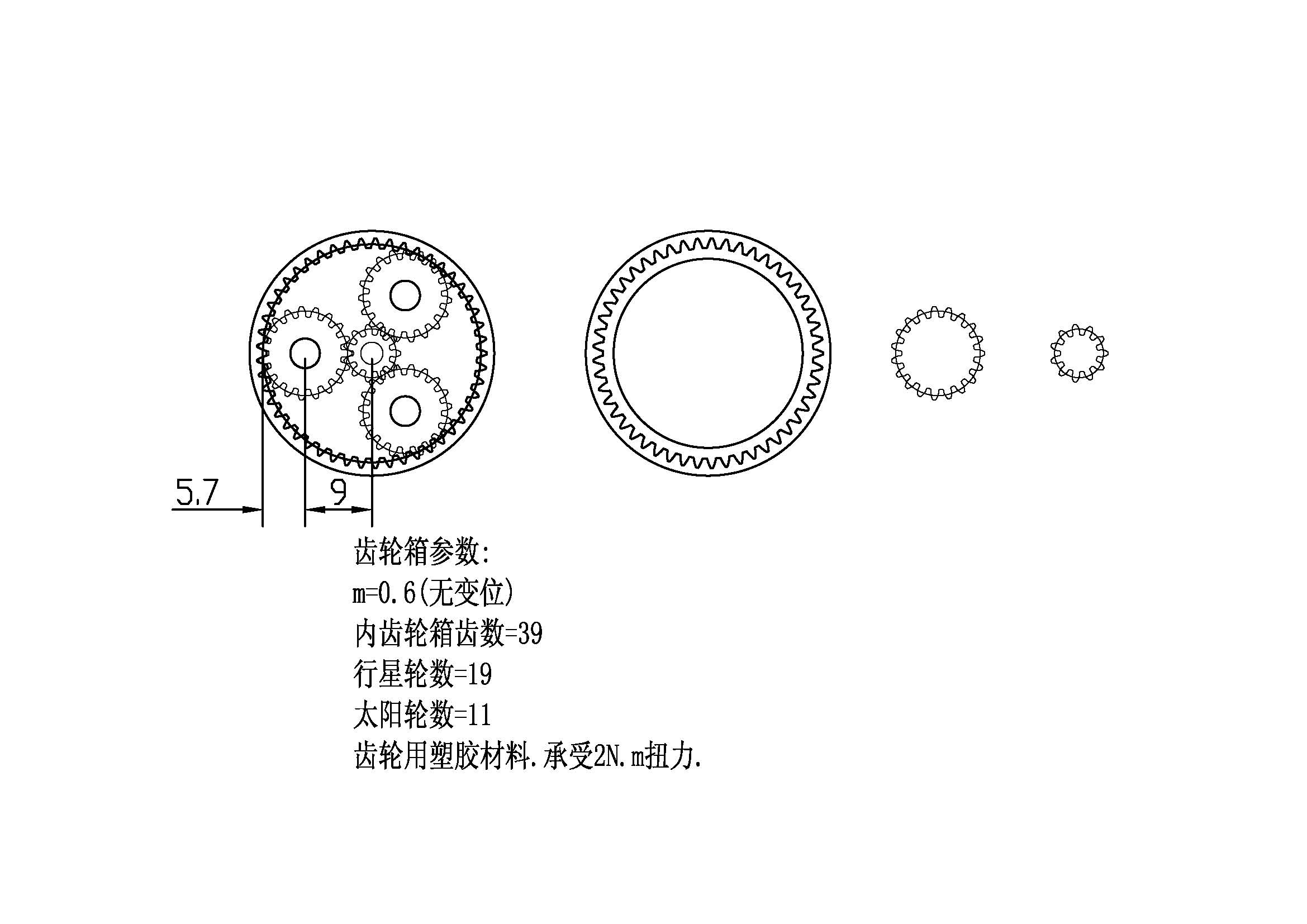

NGW型渐开线齿轮行星传动系统设计计算数据一览表
软件编制: hyfjy
计算日期:2010-11-18 21:16:02
法向模数
Mn =
.6 齿数
太阳轮Z1 = 11
行星齿轮Z2 = 19
内齿轮Z3 = 49 法向齿形角
αn = 20
分度圆螺旋角 β = 0 齿高系数
Ha′= 1
齿顶间隙系数
C′ = .25
行星传动系统计算结果
模数:
M =
.6
分度圆螺旋角: β =
0 齿数:
Z =
11
19
49 端面模数:
Mt = .6
端面齿形角:αt = 20 端面压力角:
αt=
20 端面外啮合角:αt'= 19.87195
端面内啮合角:αt'= 23.89438 计算中心距:
L =
9.25 分度圆直径:
d =
6.6
11.4
29.4 外啮合节圆直径:
d'=
6.783
11.717 内啮合节圆直径:
d'=
11.717
30.217 基圆直径:
太阳轮Do= 6.20197 行星齿轮Do= 10.7125 内齿轮Do= 27.62696 径向变位系数:X =
.4109
.0458
.5025 齿轮副计算齿宽:
太阳轮宽20
行星齿轮宽20
内齿轮宽20 齿顶高:
ha=
.823
.603
.323 齿根高:
hf=
.50346
.72252
1.051 全齿高:
h =
1.326
1.326
1.374 齿轮大径:太阳轮De= 8.246 行星齿轮De= 12.606 内齿轮大径 31.503 齿轮小径:太阳轮Df= 5.593 行星齿轮Df= 9.955 内齿轮小径 28.754 外啮合齿轮端面重合度:
Ea=
1.2945 内啮合齿轮端面重合度:
Ea=
1.3513 外啮合齿轮轴向重合度:
Eb=
0 内啮合齿轮轴向重合度:
Eb=
0 外啮合齿轮总重合度:
E =
1.2945 内啮合齿轮总重合度:
E =
1.3513 外啮合最大滑动率:
太阳轮F = 3.5331
行星齿轮F = 3.5585 公法线跨齿数:太阳轮K = 2
行星齿轮K = 3
内齿轮K = 6 公法线公称值:太阳轮W = 2.918 行星齿轮W = 4.607 内齿轮W = 10.36 内齿轮测量棒直径: 1.1
内齿轮棒间距M = 28.261

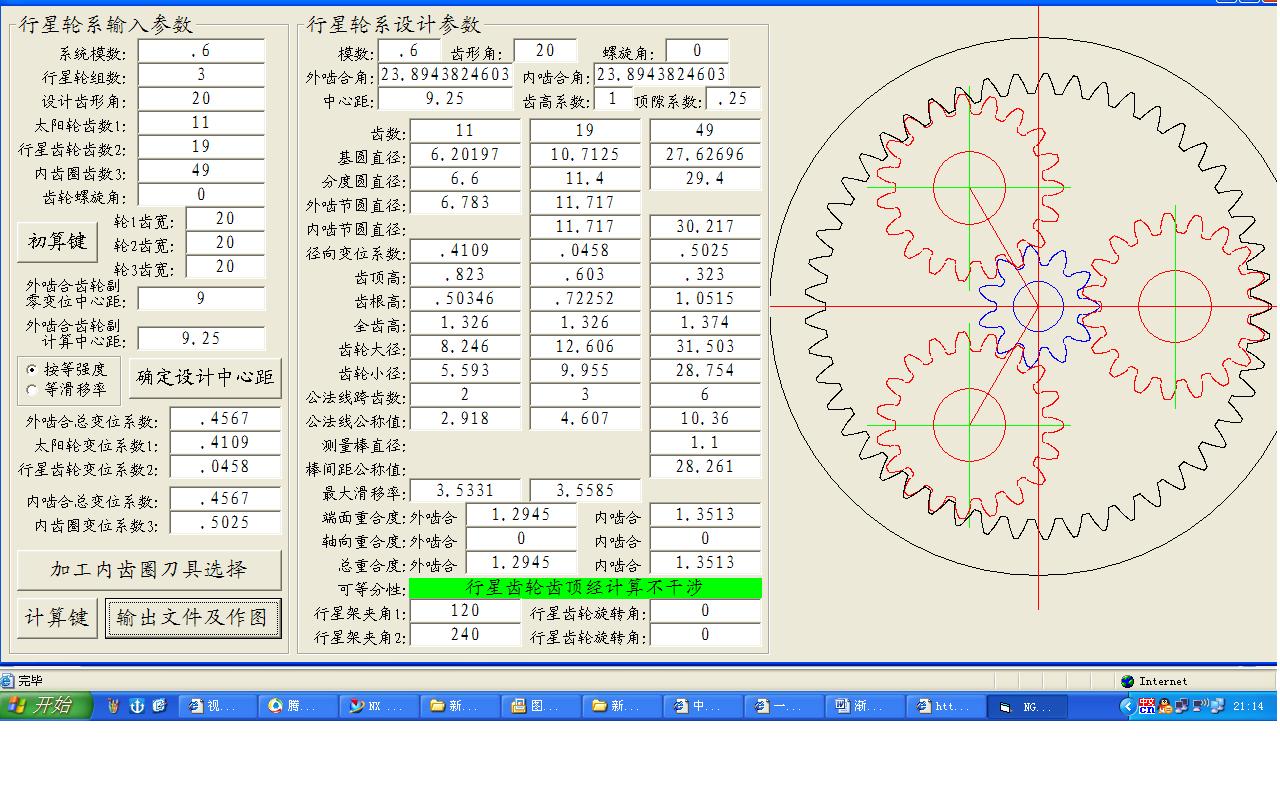

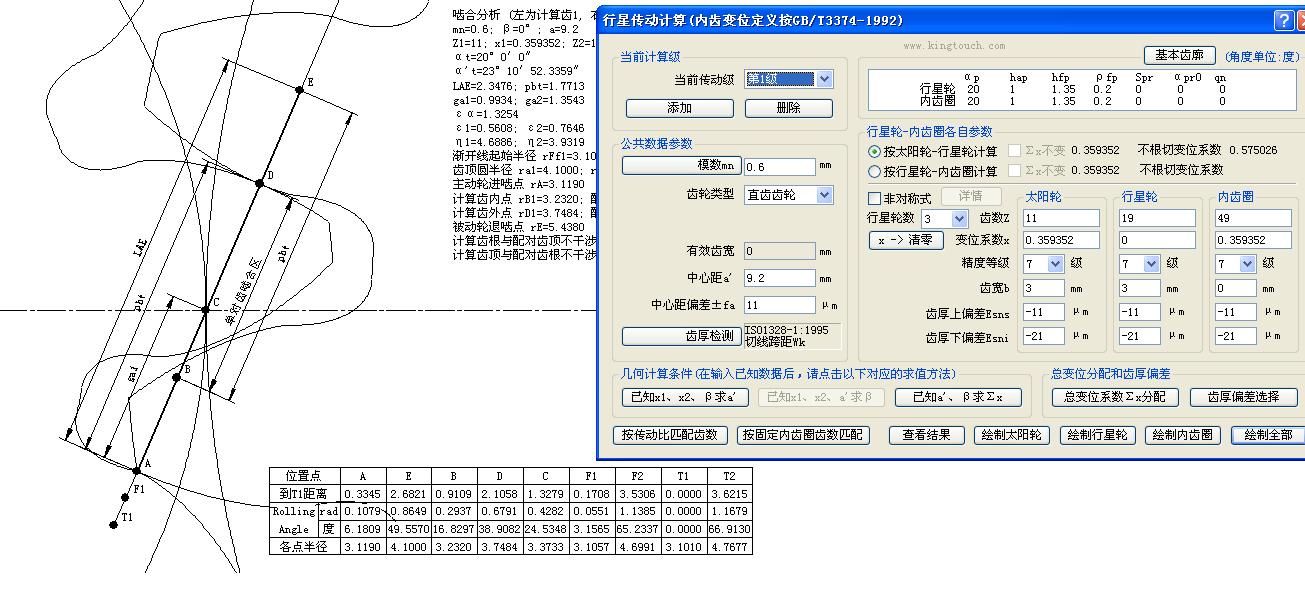

计算界面如下：
有二个建模文件也传一下，一个是用CAXA打开的，一个是用于PROE的。
PROE-Z.rar
(234.16 KB, 下载次数: 12)
CAXA-Z.rar
(204.82 KB, 下载次数: 23)
|
