请高手帮忙给计算一下

lixiang3366 · 发表于 2010-10-27 17:07

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

各位高手:
大家好!
小弟刚入行,工作中遇到一难题,请高手指点指点.万分感谢!大概要求如下:
太阳轮输入,行星轮架输出,速比i:2.65 模数 2.5 要求齿圈最大外圆不大于φ194 .

hyfjy · 发表于 2010-10-27 19:30

各位高手:
大家好!
小弟刚入行,工作中遇到一难题,请高手指点指点.万分感谢!大概要求如下:
太阳 ...
lixiang3366 发表于 2010-10-27 17:07

登录/注册后可看大图

计算结果如下：
行星轮分配方法如下：

行星轮系结构分度配合计算表
软件作者：hyfjy  计算日期：2010-10-27  计算时间：18:38:22
  已知参数：
   模数：2.5
太阳轮齿数： 40
行星轮齿数： 13
内齿轮齿数： 65
轮系传动比： 2.625 （太阳轮输入，行星架输出时）
要求等分数： 3
输出数据:
3 等份可以进行轮系装配
作图选定分度角及行星齿轮转角如下：
第 1 次分度
行星架分度角为： 120
行星齿轮附加转角为： 18.46154
第 2 次分度
行星架分度角为： 240
行星齿轮附加转角为： 9.23077
行星轮系分度角计算完毕。

全行星轮系计算结果如下：

NGW型渐开线齿轮行星传动系统设计计算数据一览表
软件编制: hyfjy  计算日期:2010-10-27 18:39:11
法向模数       Mn =          2.5
齿数             太阳轮Z1 = 40 行星齿轮Z2 = 13 内齿轮Z3 = 65
法向齿形角 αn = 20          分度圆螺旋角 β = 0
齿高系数       Ha′= 1       齿顶间隙系数    C′ = .25
   行星传动系统计算结果
模数:             M =    2.5          分度圆螺旋角: β =  0
齿数:             Z =    40             13          65
端面模数:       Mt = 2.5    端面齿形角:αt = 20
端面压力角:       αt=    20
端面外啮合角:αt'= 21.28976       端面内啮合角:αt'= 22.7853
计算中心距:       L =    66.25
分度圆直径:       d =    100 32.5       162.5
外啮合节圆直径:       d'=    100             32.5
内啮合节圆直径:       d'=    33.125          165.625
基圆直径:       太阳轮Do= 93.96926 行星齿轮Do= 30.54001 内齿轮Do= 152.70005
径向变位系数:X = -.4296       .4296       .9637
齿轮副计算齿宽:    太阳轮宽20       行星齿轮宽20    内齿轮宽20
齿顶高:          ha=    1.426          3.574       .176
齿根高:          hf=    4.199          2.051       5.534
全齿高:          h =    5.625          5.625       5.71
齿轮大径:太阳轮De= 102.852 行星齿轮De= 39.648 内齿轮大径 173.569
齿轮小径:太阳轮Df= 91.602 行星齿轮Df= 28.398 内齿轮小径 162.148
外啮合齿轮端面重合度:    Ea=  1.4755
内啮合齿轮端面重合度:    Ea=  1.2429
外啮合齿轮轴向重合度:    Eb=    0
内啮合齿轮轴向重合度:    Eb=    0
外啮合齿轮总重合度:       E =    1.4755
内啮合齿轮总重合度:       E =    1.2429
外啮合最大滑动率:    太阳轮F = 2.8832             行星齿轮F = 2.8772
公法线跨齿数:太阳轮K = 5    行星齿轮K = 2    内齿轮K = 8
公法线公称值:太阳轮W = 33.877 行星齿轮W = 12.26 内齿轮W = 59.276
内齿轮测量棒直径: 4.85             内齿轮棒间距M = 158.986

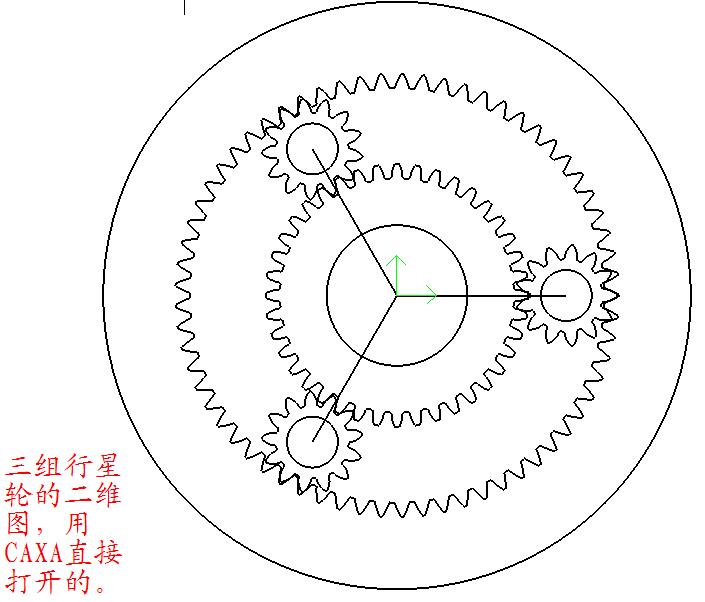

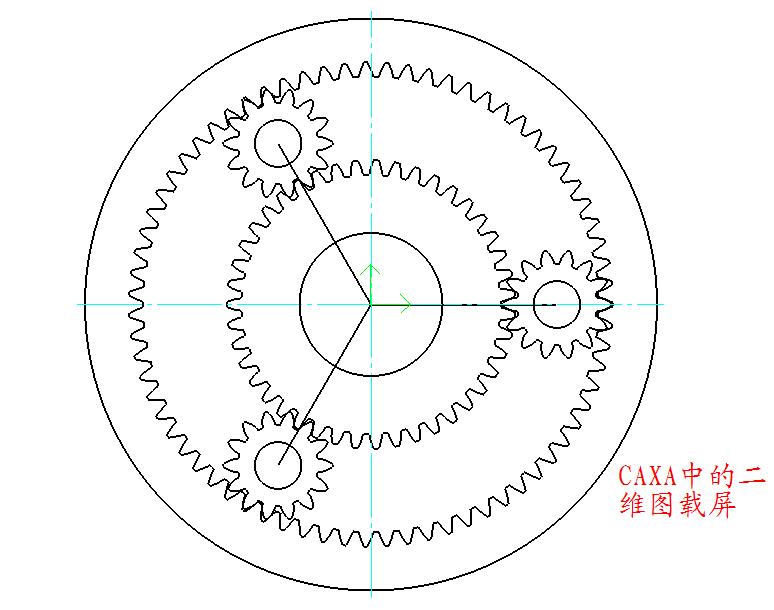

二维图如下：

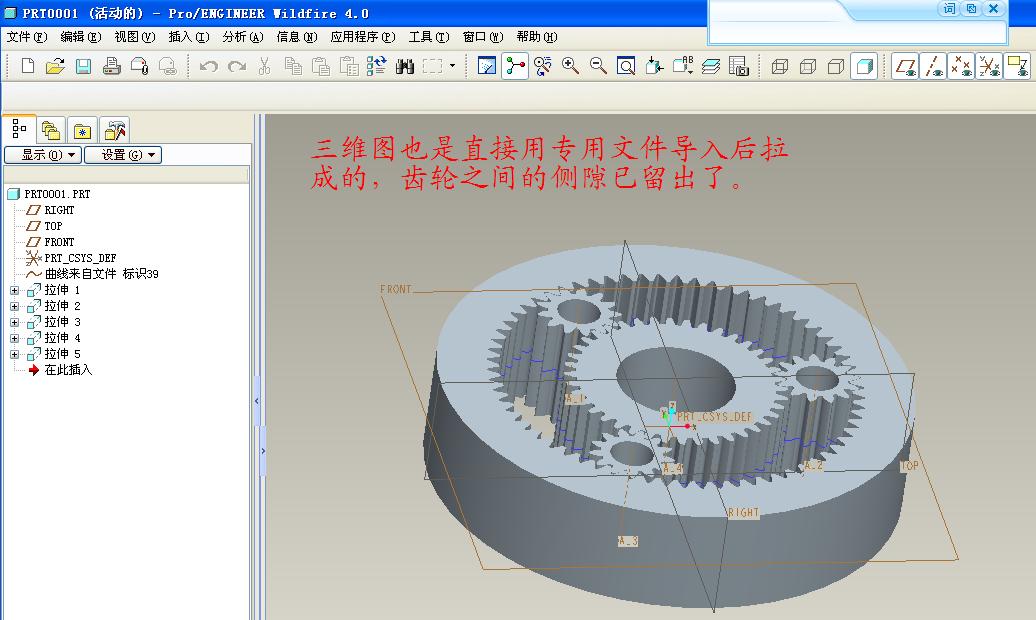

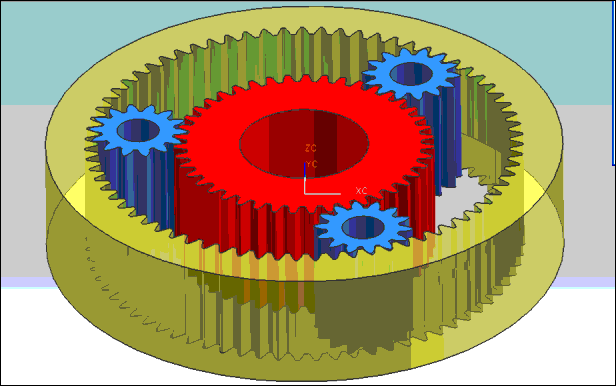

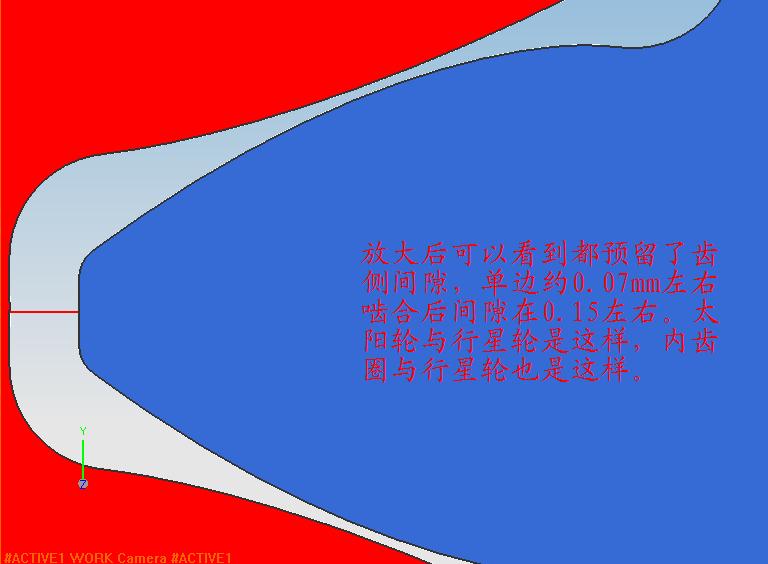

三维图如下：

二维的样条线文件及用于PROE的样条线文件也压缩后发上来。

CAXA-Z.rar (241.59 KB, 下载次数: 12)

PROE-H.rar (281 KB, 下载次数: 26)

还有一个压缩文件是PROE的模型文件，用PROE4以上的版本可以打开。

prt0001.prt.rar (1.91 MB, 下载次数: 40)

楼主能否提供动力输入的扭矩及转速，以便进行整体校核。谢谢。

hyfjy · 发表于 2010-10-27 19:57

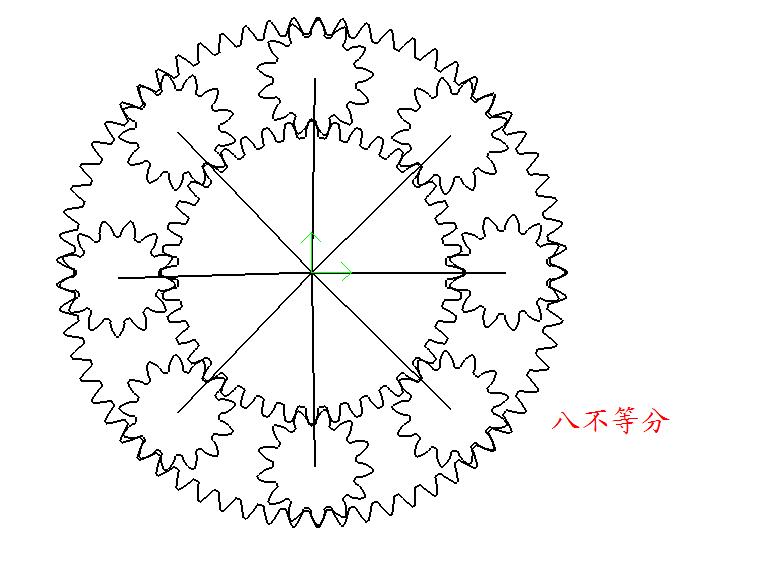

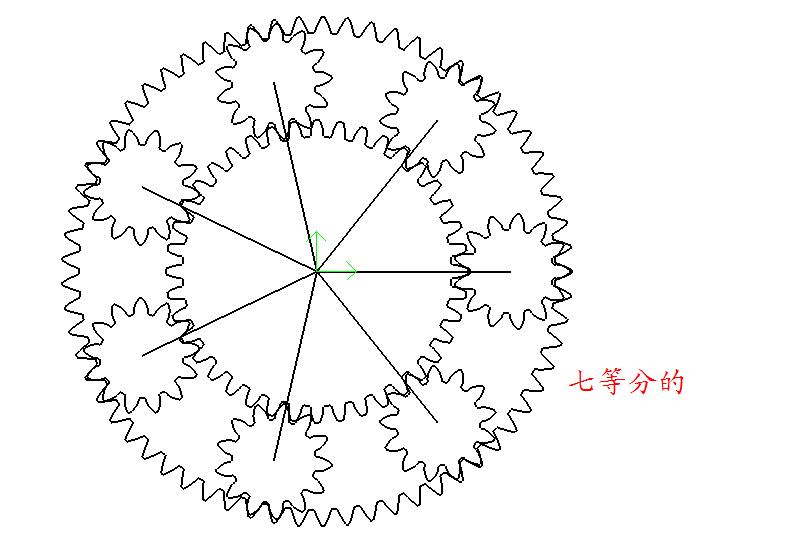

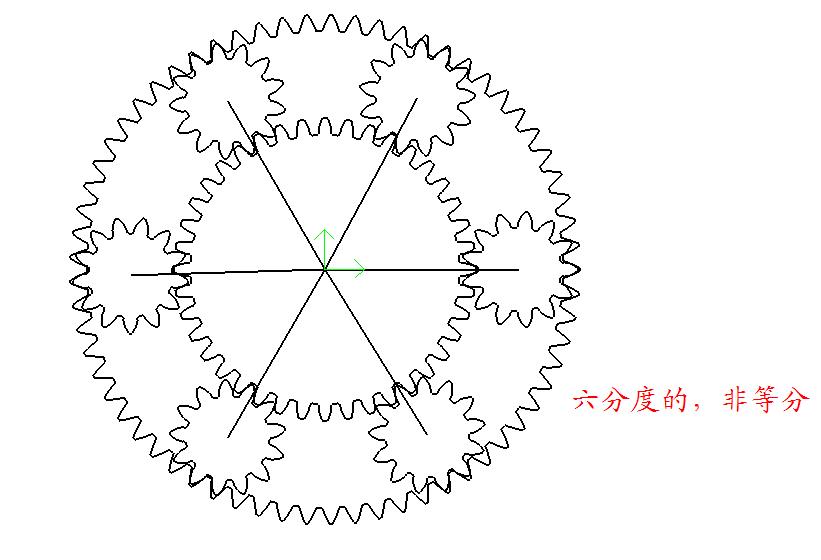

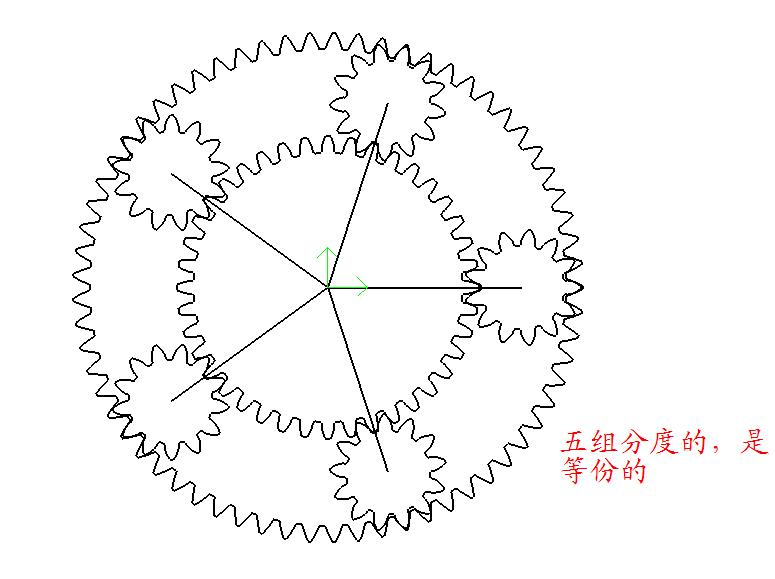

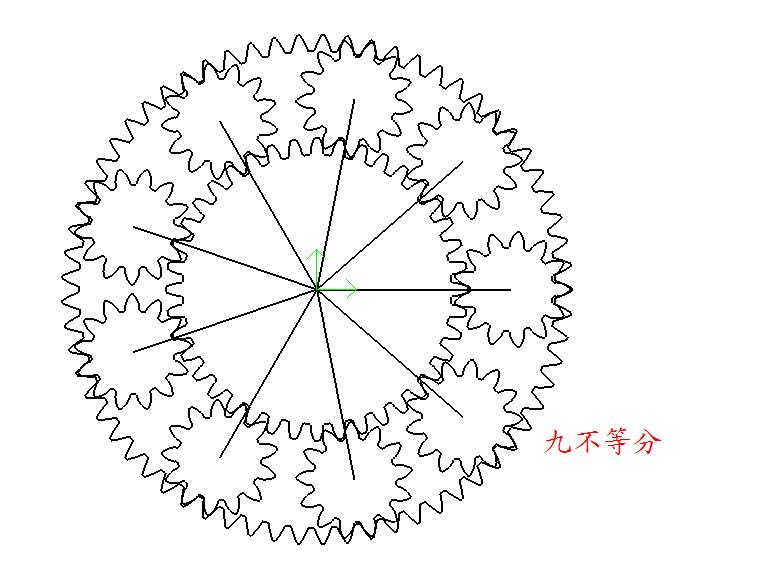

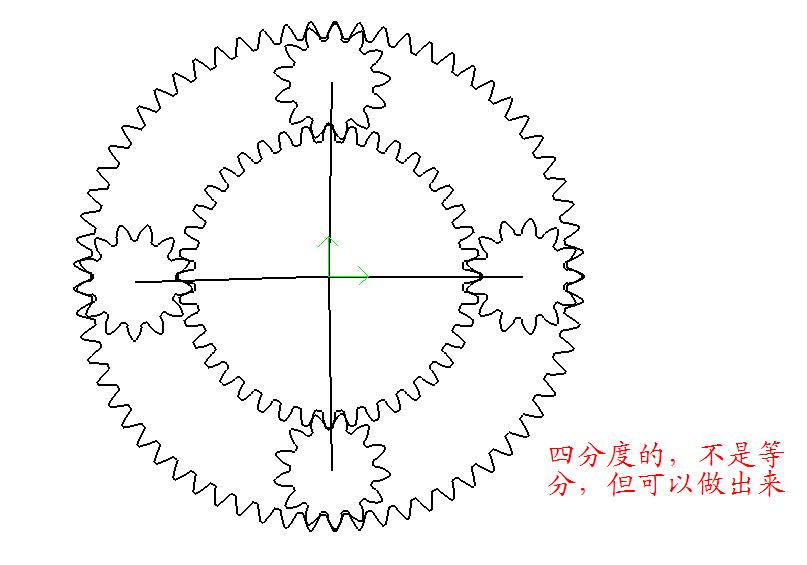

除做了三等分的外，还用软件试算了四分，五分，六分，七分，八分和九分，二维图如下：

可见软件对分组是没有任何问题的。

lixiang3366 · 发表于 2010-10-28 08:37

回复 hyfjy 的帖子

谢谢了！

lixiang3366 · 发表于 2010-10-28 11:25

回复 hyfjy 的帖子

不知道怎么称呼您,不过还是很感谢您!
我是做工程机械驱动桥设计的,我求助的这个计算是 0.5m的路面铣刨机驱动桥的轮边减速总成,本来这根桥是没有轮边减速总成的,不过在实际应用中,用户反馈整车速度快不便操作,就反馈到主机厂家最后厂家找到我们.基本上是不用校核的,因为原来没有轮边减速总成的时候驱动桥都能满足要求.

hyfjy · 发表于 2010-10-28 18:20

本帖最后由 hyfjy 于 2010-10-28 20:02 编辑

回复 lixiang3366 的帖子

谢谢，有了题总要算一下，也是在测试我的软件功能。


lixiang3366 · 发表于 2010-10-30 09:57

本帖最后由 lixiang3366 于 2010-10-30 10:04 编辑

回复 hyfjy 的帖子
我算了了一组速比, Za=43 Zc=14 Zb=71 m=2.5 db=71*2.5=177.5 下面就没做详细的计算 !加上两个齿顶高和壁厚应该能满足齿圈最大直径小于φ194的要求,要不麻烦您用您的计算程序算算,看看这组合适不合适? 你算的同时我也用手工计算一下,正好可以验证您设计的计算程序. 谢谢!

hyfjy · 发表于 2010-10-30 19:33

回复
我算了了一组速比, Za=43 Zc=14 Zb=71 m=2.5 db=71*2.5=177.5 下面就没做详细的计算 !加上 ...
lixiang3366 发表于 2010-10-30 09:57

登录/注册后可看大图

这是一组外啮合与内啮合零变位时同中心距的行星轮系统，这时对中心距取增大的幅度不宜过大，否则当小轮在外啮合时取大的正变位后，内齿轮的变位系数将相当大，不是太合适的所以我取仅增加0.25，这样的按排可使得内齿圈的变位系数稍大于行星轮，有利于避开干涉。
计算的结果如下：

NGW型渐开线齿轮行星传动系统设计计算数据一览表
软件编制: hyfjy  计算日期:2010-10-30 18:49:59
法向模数       Mn =          2.5
齿数             太阳轮Z1 = 43 行星齿轮Z2 = 14 内齿轮Z3 = 71
法向齿形角 αn = 20          分度圆螺旋角 β = 0
齿高系数       Ha′= 1       齿顶间隙系数    C′ = .25
   行星传动系统计算结果
模数:             M =    2.5          分度圆螺旋角: β =  0
齿数:             Z =    43             14          71
端面模数:       Mt = 2.5    端面齿形角:αt = 20
端面压力角:       αt=    20
端面外啮合角:αt'= 19.95138       端面内啮合角:αt'= 20.5433
计算中心距:       L =    71.5
分度圆直径:       d =    107.5             35          177.5
外啮合节圆直径:       d'=    107.877          35.123
内啮合节圆直径:       d'=    35.123          178.123
基圆直径:       太阳轮Do= 101.01696 行星齿轮Do= 32.88924 内齿轮Do= 166.79544
径向变位系数:X = -.3185       .4198       .5211
齿轮副计算齿宽:    太阳轮宽20       行星齿轮宽20    内齿轮宽20
齿顶高:          ha=    1.7             3.546       1.201
齿根高:          hf=    3.92125          2.0755       4.428
全齿高:          h =    5.621          5.621       5.629
齿轮大径:太阳轮De= 110.9 行星齿轮De= 42.092 内齿轮大径 186.356
齿轮小径:太阳轮Df= 99.658 行星齿轮Df= 30.849 内齿轮小径 175.098
外啮合齿轮端面重合度:    Ea=  1.4804
内啮合齿轮端面重合度:    Ea=  1.4633
外啮合齿轮轴向重合度:    Eb=    0
内啮合齿轮轴向重合度:    Eb=    0
外啮合齿轮总重合度:       E =    1.4804
内啮合齿轮总重合度:       E =    1.4633
外啮合最大滑动率:    太阳轮F = 2.3741             行星齿轮F = 2.3738
公法线跨齿数:太阳轮K = 5    行星齿轮K = 2    内齿轮K = 9
公法线公称值:太阳轮W = 34.172 行星齿轮W = 12.279 内齿轮W = 66.11
内齿轮测量棒直径: 4.6             内齿轮棒间距M = 172.802

发生的二维图如下：

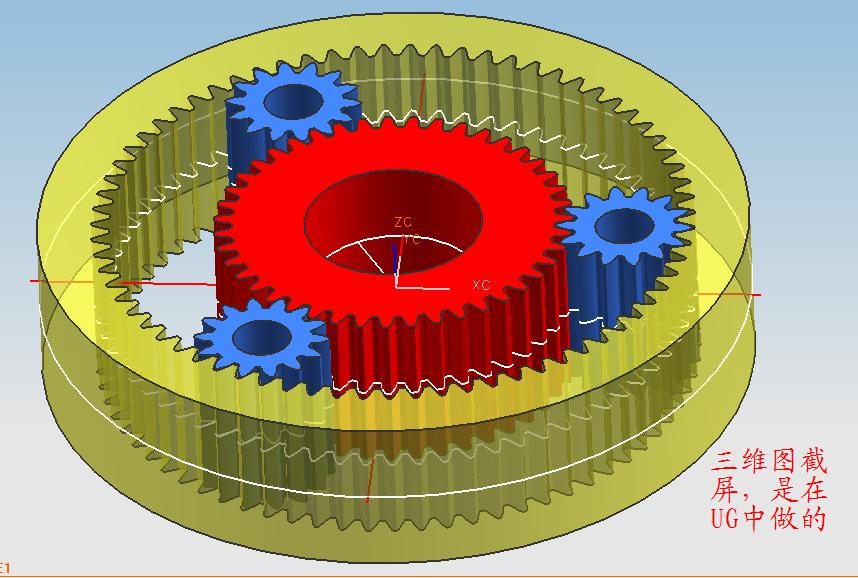

三维图如下：

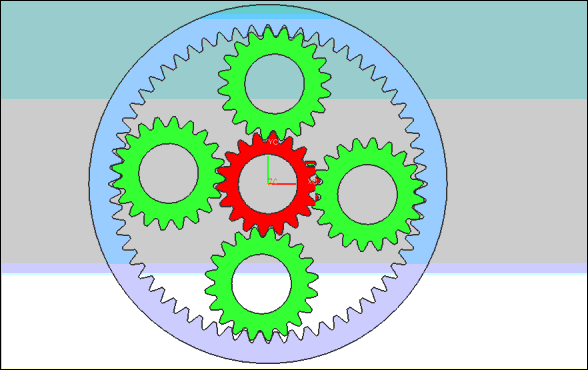

传动图如下：

二维样条线文件及三维在PROE中导入的样条线文件压缩后也传上来。

CAXA-Z.rar (251.65 KB, 下载次数: 10)

PROE-H.rar (292.2 KB, 下载次数: 11)

gwl75216 · 发表于 2010-10-31 13:21

楼上的太厉害了！！！！！！！

48824305 · 发表于 2010-10-31 17:54

法面模数Mn=2.50000000
端面模数Mt=2.50000000
太阳轮齿数z1=43
行星轮齿数z2=14
内圈(大)齿数z3=71
法面分度圆压力角αn=20.00000000°
端面分度圆压力角αt=20.00000000°
齿顶高系数han=1.00000000
齿根高系数cn=0.25000000
螺旋角β=0.00000000°
齿根曲线圆角系数kc=0.38000000
实际中心距a'=71.50000000
外啮合齿轮副z1,z2标准中心距a=71.25000000
外啮合齿轮副z1,z2中心距变动因素У=0.10000000
外啮合齿轮副z1,z2啮合角α'=20.54334542°
外啮合齿轮副z1,z2齿高变位因数ΔУ=0.00130831
外啮合齿轮副z1,z2法面总变位因素Σχn12=0.10130831
齿轮z1的法面变位因数χn1=-0.31849169
齿轮z2的法面变位因数χn2=0.41980000
外啮合齿轮副z1,z2端面总变位因数Σχt12=0.10130831
齿轮z1的端面变位因数χt1=-0.31849169
齿轮z2的端面变位因数χt2=0.41980000
内啮合齿轮副z2,z3标准中心距a=71.25000000
内啮合齿轮副z2,z3中心距变动因素У=0.10000000
内啮合齿轮副z2,z3啮合角α'=20.54334542°
内啮合齿轮副z2,z3齿高变位因数ΔУ=0.00130831
内啮合齿轮副z2,z3法面总变位因素Σχn23=0.10130831
内啮合齿轮副z2,z3端面总变位因数Σχt23=0.10130831
齿轮z3的法面变位因数χn2=0.52110831
齿轮z3的端面变位因数χt3=0.52110831
齿轮z1齿顶圆直径da=110.90100000
齿轮z1齿根圆直径df=99.65754157
z1与z2啮合时,齿轮z2齿顶圆直径da=42.09245843
z1与z2啮合时,齿轮z2齿根圆直径df=30.84900000
z1,z2端面重合度εα=1.48063417
内圈(大)齿轮z3齿顶圆直径da=176.02330730
内圈(大)齿轮z3齿根圆直径df=186.35554157
z2与z3啮合时,齿轮z2齿顶圆直径da=42.09245843
z2与z3啮合时,齿轮z2齿根圆直径df=30.84900000
z2,z3端面重合度εα=1.3688642
