请专家帮我判断一下该齿轮故障

武汉基地肖 · 发表于 2010-10-25 09:21

您需要登录才可以下载或查看，没有账号？注册

x

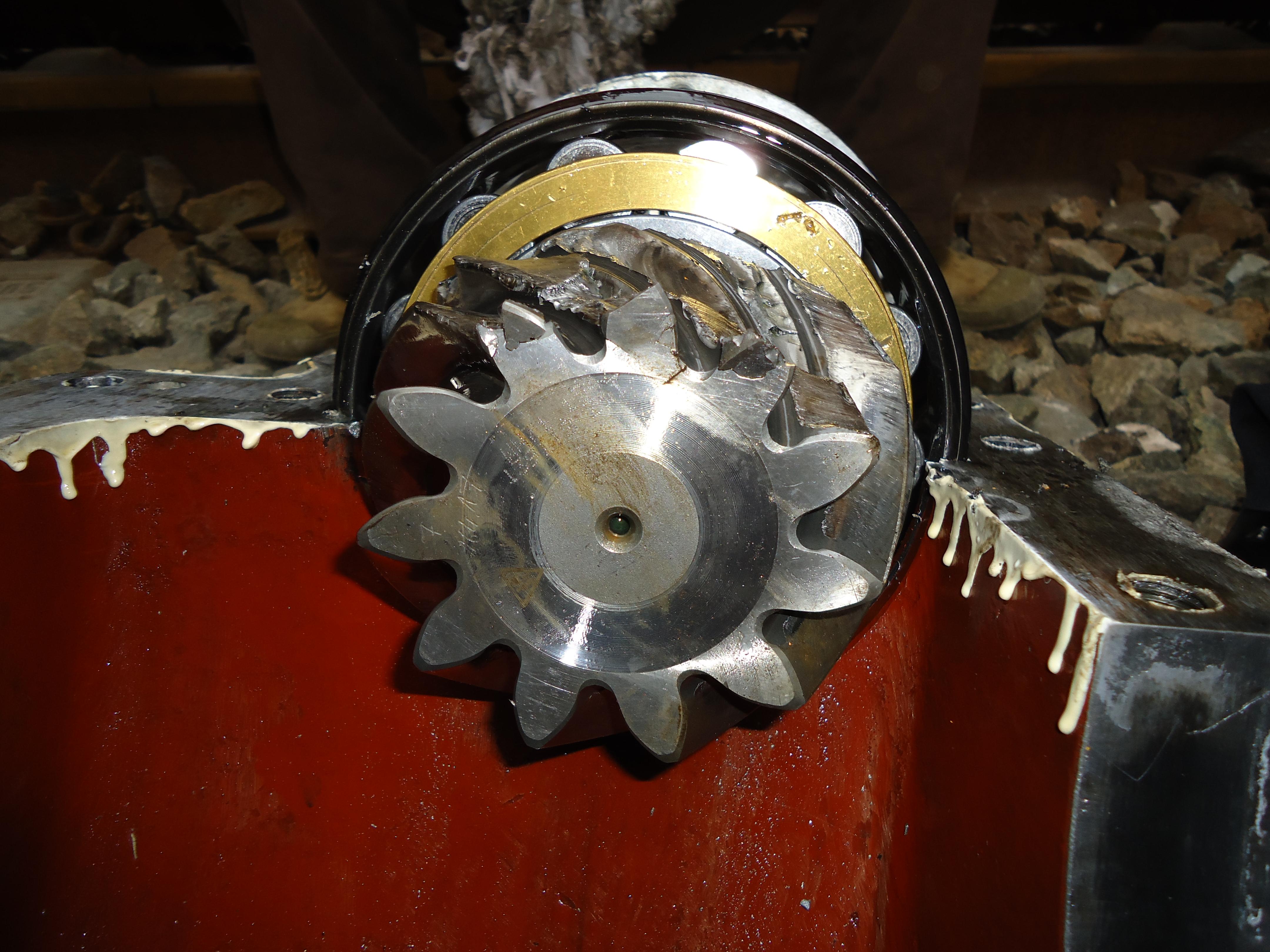

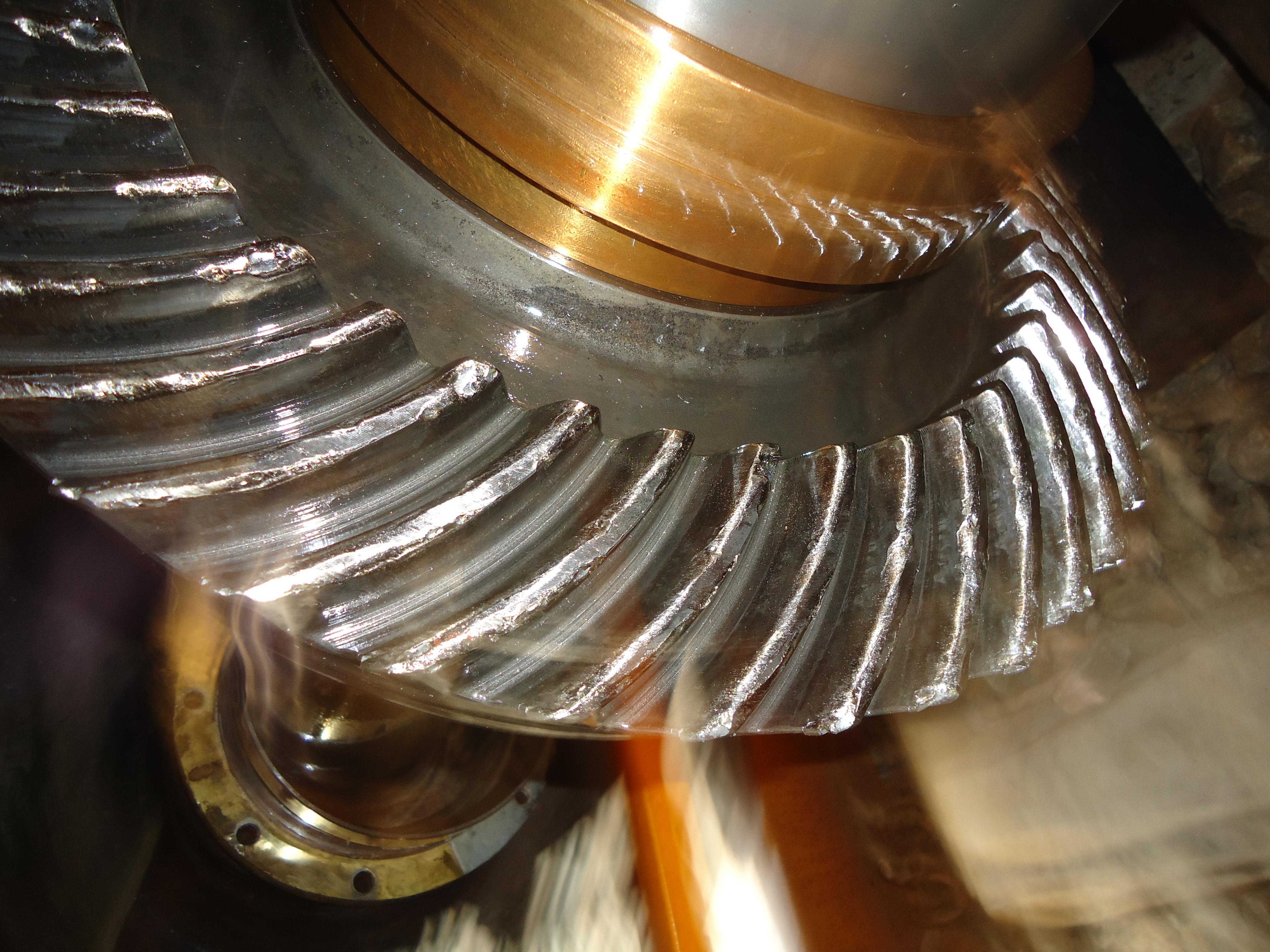

输入齿轮与输出齿轮为螺旋伞齿轮垂直传动，封装在车轴齿轮箱内。运行中发现声音异常，后解体检查发现伤损情况，如图片所示，请专家帮我分析一下这种情况的原因。感谢！

杨大侠 · 发表于 2010-10-25 09:27

过载或齿轮的材料硬度过硬造成小伞齿轮的牙齿齐根断。

gwl75216 · 发表于 2010-10-25 11:17

同意版主的说法。有个地方能做。0917-8588478联系一下。

天行健 · 发表于 2010-10-25 12:15

按图得损坏情况分析应该是过载了,有些用户为了效率故意超载运行机器.或改变了原有机床得性能造成得.

齿轮2010 · 发表于 2010-10-25 19:31

过载或齿轮的材料硬度过硬或材质不好造成小伞齿轮的牙齿齐根断。

吕世祥 · 发表于 2010-10-29 10:42

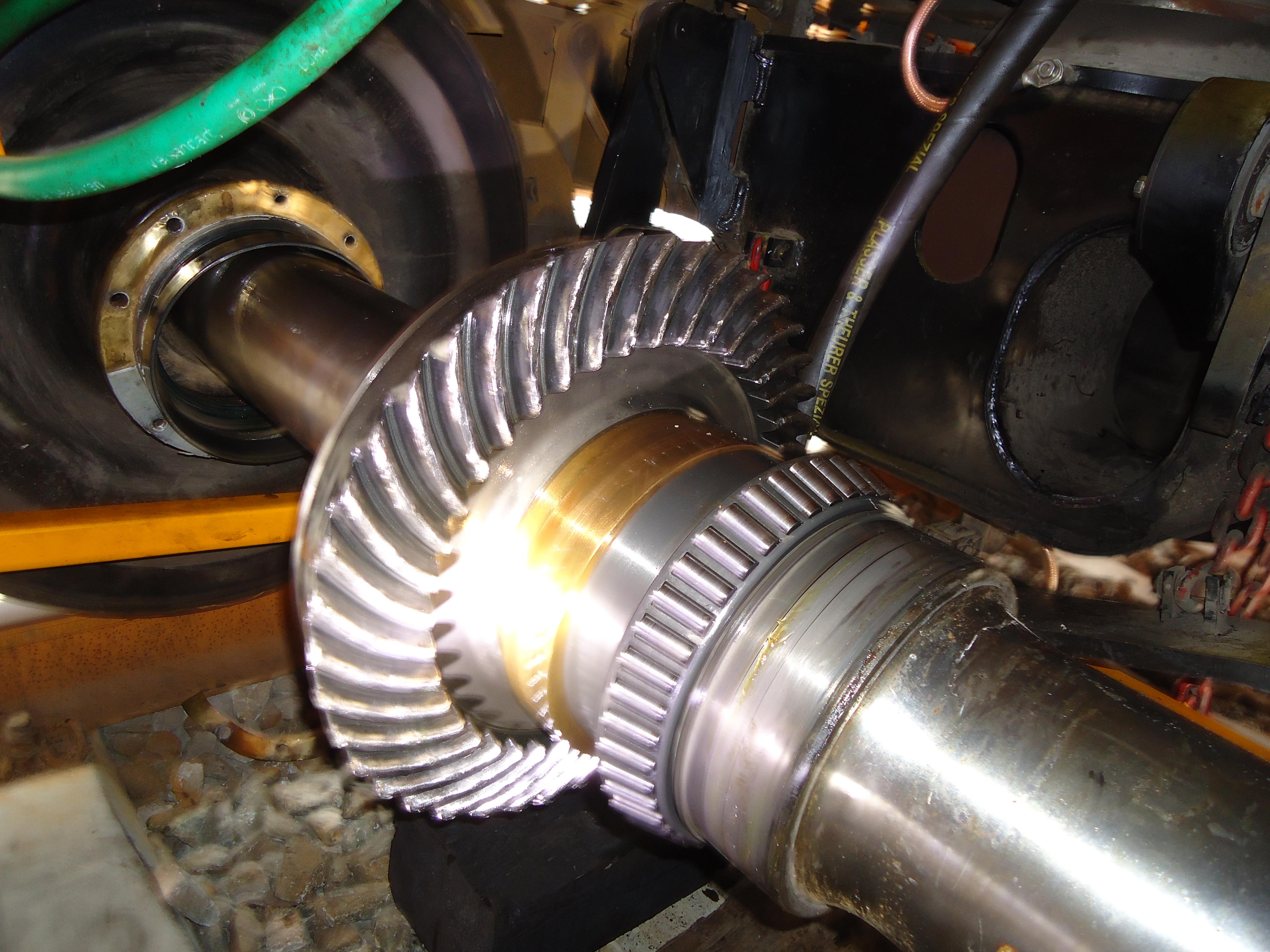

从第二张照片看，小齿轮的凸面磨损得更厉害，是否工作方向有误？

bauer · 发表于 2010-10-29 19:05

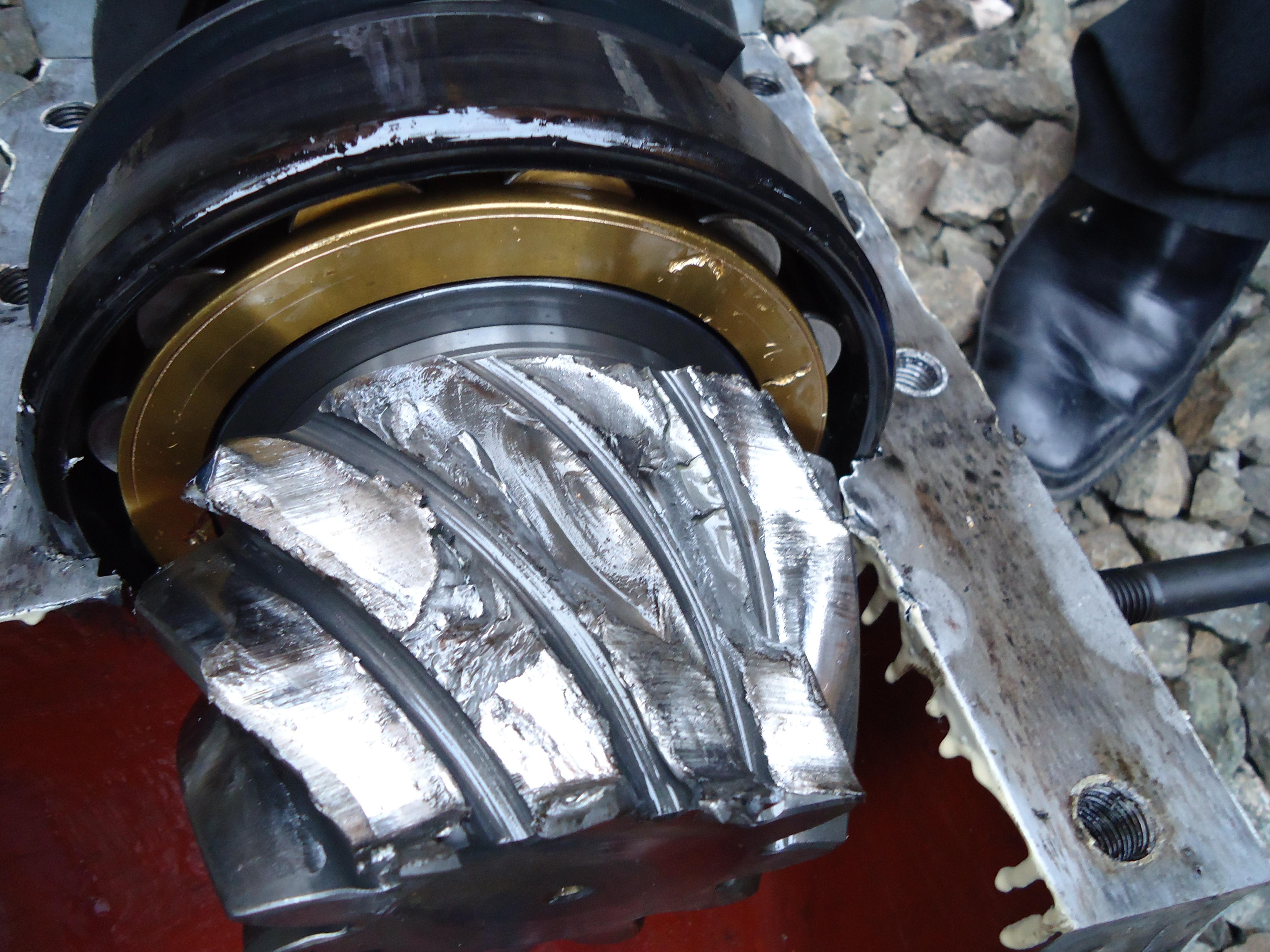

像是小轮小端凸面局部先被挤裂的。如果小齿轮轴上的止推轴承轴向间隙变大，而原始齿侧间隙又偏小的话，在大载荷情况下反转有可能会产生锥齿“挤死”现象。硬齿面齿轮一旦有碎块、碎片咬入，各种惨烈情况都有可能呈现。

马文辉 · 发表于 2010-11-3 02:05

同意7楼的观点，像极反车后侧隙和顶隙减小挤死锥齿轮副的后果，不过遇到类似的情况都是伴有小伞齿轮的两端轴承损坏，不知楼主的情况是否相同？

zhanglifei · 发表于 2010-11-3 19:53

我可以做，15027750919张

zq_email198916 · 发表于 2010-11-4 14:40

是咬死的现象
