日本大阪精密齿轮测量设备

adyi004007

齿轮啮合试验机

齿轮综合测量仪

我公司是日本大阪精密在中国代理商，

主要销售大阪精密齿轮检测仪器。

1.CLP系列

型号有GC-1HP型 CLP-35E型 CLP-35DDS型

       CLP-65型  CLP-120型

CLP系列是测量高品质传动装置中齿轮的齿形、齿向和齿距的误差。

CLP是CNC(计算机数据控制)全自动齿轮测定机，在测定汽车

变速器等高负荷状态下运转的齿轮精度时受到广泛应用。它可以

快速、精密地测定齿轮的齿形、齿向、齿距和径向跳动等，是在

世界上率先开发CNC齿轮测定机的大阪精密公司技术力量的结晶。

2.GTR系列

GTR系列是2齿面 齿轮双面啮合试验机

可以快速测定齿轮综合精度的“2齿面齿轮双面啮合试验机”，是

各个领域的必需品。

适用于从小模数齿轮到中型齿轮的精度测定。可测定径向综合偏差，

判断有误敲击痕迹，齿接触、径向跳动和侧隙等，在测定各种齿轮

时发挥威力。备有特别附件，使测定任何齿轮成为可能。其精度与

使用方便程度得到国内外用户的好评。

adyi004007

联系方式：13817603175 陈

adyi004007

我公司是在上海长宁区的一家日资公司。公司名称是微科帝（上海）国际贸易有限公司 13817603175  陈

adyi004007

大阪精密机械株式会社

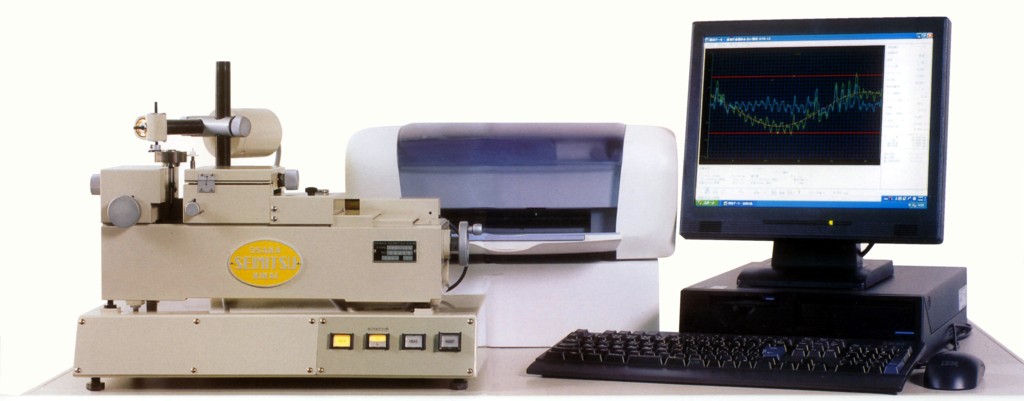

型号：GTR-4LS 双齿面齿轮啮合试验机

规格：
测量最小模数：m0.2
使用齿轮（标配）：有孔平齿
       （选配）：带杆平齿 伞齿 交叉齿轮 涡 杆 蜗轮
测量项目：2齿面啮合综合误差
设备重量：36kg
特点

※使用适用于JIS/ISO、AGMA/JGMA等质量标准的等级判断软件。
※测定数据存入电子计算机保管。
※与Windows配套使用（可使用英文）
※使用线纹尺实现中心间距的设定，可测定试验半径具有显示功能。
※具有圆波形等多种多样的输出形式。
※使用特别附件使测定各种形状的齿轮成为可能。

代理商：微科帝（上海）国际贸易有限公司
电话：021-62259911-108
手机：13817603175

adyi004007

大阪精密机械株式会社

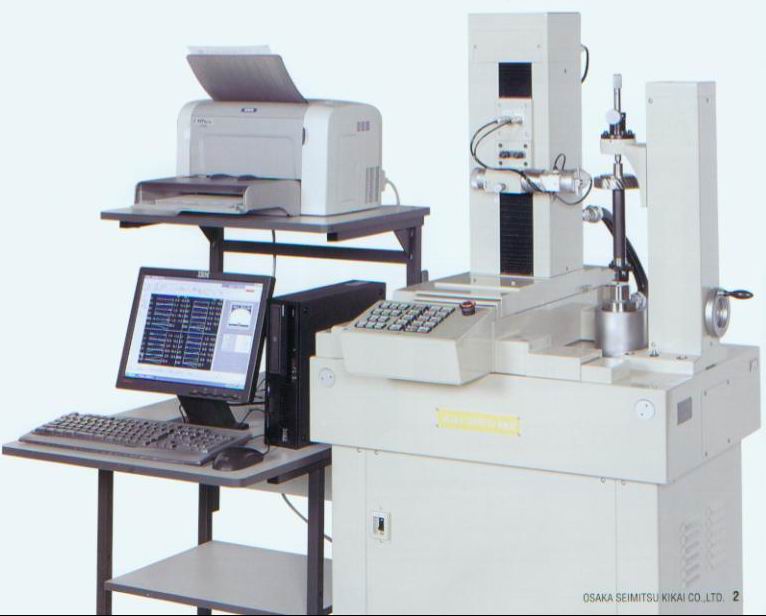

GC-1HP 全自动齿形、齿向、齿距测量机

规格

测量项目：直齿轮、斜齿轮的齿形、齿向误差

内齿轮的齿形、齿向误差

各种齿距误差（邻接、单齿、累积齿距误差）、齿沟偏差

模数：0.2~3mm

齿数：350

齿轮外径：最大Φ130mm

基圆直径：0~Φ100mm

齿宽：最大200mm

咬合线长：±50mm

齿倾斜角：0°~±65°

齿轮轴长：0~300mm（特别规格：0~500mm）

齿轮重量：最大20Kg

特点

※高度的持久性和测定精度的提高

   最优先地考虑作为机械的稳定性，在测定机有必要的滑动杆上进行“刮刀加工”以确保高精度。

※缩短测定时间，进一步提高效率

   通过谋求动力传送的最佳化，实现了机械动作的更加高速化。另外，通过重新评估机械的测定动作，在不降低测定精度的前提下缩短了测定周期。

※提高保养性

   界面转换装置和外围设备被设计成为可以以单元组件为单位进行更换，以保证在万一发生故障时，可以通过最小程度的更换，迅速地重新开始作业。

※与Windows配套使用，以提高操作性

   由于在操作系统中采用了Windows，使操作方便如同操作电脑。

**********************************************************************************

陈华

微科帝（上海）国际贸易有限公司

上海市延安西路726号 华敏翰尊国际大厦7楼K座

TEL:021-62259911-108

FAX：021-52380087

Mobile：13817603175

adyi004007

大阪精密机械株式会社

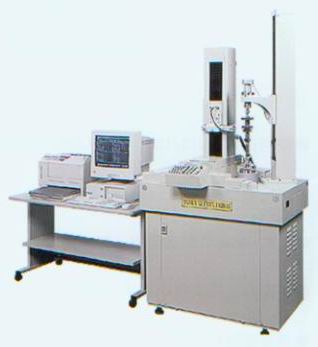

CLP-35S全自动齿形、齿向、齿距测量仪

规格

测量项目：直齿轮、斜齿轮的齿形、齿向误差

内齿轮的齿形、齿向误差

各种齿距误差（邻接、单齿、累积齿距误差）、径向跳动

模数：0.5~12mm

齿数：10~500

齿轮外径：最大Φ350mm

基圆直径：0~Φ300mm

齿宽：最大400mm

咬合线长：±120mm

齿倾斜角：0°~±65°

（特别附件）：±65°~±90°

齿轮轴长：50~600mm

（特别规格：50~800mm）

齿轮重量：最大150Kg

测量最小单位：0.0001mm

特点

※高耐久性及高精度性

  使用优良的材料，最大限度地人性化设计从而实现了高耐久性、高精度。设计方面，本公司是世界齿轮ISO委员会成员，为用户提供世界一流的高精度产品。在各类轨道精度方面，拥有日本为数不多的平面制作工艺师，将各轨道的平整度达到了世界一流的水平的产品提供给用户。优良的材料，设计，高精度零件制作，造就了高品质长寿命的杰出产品。

※直接驱动方式

  驱动模式和过去产品不同，由伺服马达系统进行控制。摩擦系数极低，精度及运转速度大幅提高，测量时间大幅缩小。旋转驱动系统采用内置式马达，从而满足了高速测量的要求。

※完备的售后服务体系

  在设备交货时展开充分的操作以及维护教育。着重说明各种注意事项以及异常排除方法，同时加强软件操作训练。在全世界设有维修点，在24小时内用户报修做出及时反应。对于误操作造成的故障，通过口头或电子邮件等方式即刻处理完成。定期联系用户，听取用户目前的设备使用情况，对于隐藏的问题及时发现解决。

联系方式：

微科帝（上海）国际贸易有限公司

上海市延安西路726号 华敏翰尊国际大厦7楼K座

TEL:021-62259911-108

FAX：021-52380087

Mobile：13817603175 （陈）

adyi004007

大阪精密机械株式会社
GC-1HP 全自动齿形、齿向、齿距测量机

规格

测量项目：直齿轮、斜齿轮的齿形、齿向误差

内齿轮的齿形、齿向误差

各种齿距误差（邻接、单齿、累积齿距误差）、齿沟偏差

模数：0.2~3mm

齿数：350

齿轮外径：最大Φ130mm

基圆直径：0~Φ100mm

齿宽：最大200mm

咬合线长：±50mm

齿倾斜角：0°~±65°

齿轮轴长：0~300mm（特别规格：0~500mm）

齿轮重量：最大20Kg

特点

※高度的持久性和测定精度的提高

   最优先地考虑作为机械的稳定性，在测定机有必要的滑动杆上进行“刮刀加工”以确保高精度。

※缩短测定时间，进一步提高效率

   通过谋求动力传送的最佳化，实现了机械动作的更加高速化。另外，通过重新评估机械的测定动作，在不降低测定精度的前提下缩短了测定周期。

※提高保养性

   界面转换装置和外围设备被设计成为可以以单元组件为单位进行更换，以保证在万一发生故障时，可以通过最小程度的更换，迅速地重新开始作业。

※与Windows配套使用，以提高操作性

   由于在操作系统中采用了Windows，使操作方便如同操作电脑。

联系方式：

微科帝（上海）国际贸易有限公司

上海市延安西路726号 华敏翰尊国际大厦7楼K座

TEL:021-62259911-108

FAX：021-52380087

Mobile：13817603175 （陈）

adyi004007

大阪精密机械株式会社

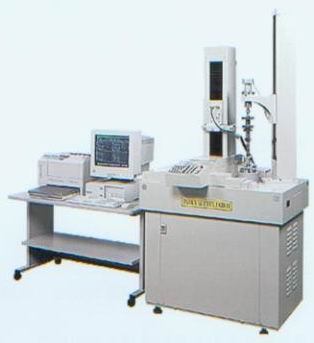

CLP-65 全自动齿轮齿形、齿向、齿距测量机

规格

测量项目：直齿轮、斜齿轮的齿形、齿向误差

内齿轮的齿形、齿向误差

各种齿距误差（邻接、单齿、累积齿距误差）、径向跳动

模数：0.5~20mm

齿数：10~500

齿轮外径：最大Φ650mm

基础圆径：0~Φ600mm

齿宽：最大400mm

咬合线长：±200mm

齿倾斜角：0°~±65°

（特别附件）：±65°~±90°

齿轮轴长：50~400mm

（特别规格：50~800mm）

齿轮重量：最大100Kg

测量最小单位：0.0001mm

特点

※高度的持久性和测定精度的提高

   最优先地考虑作为机械的稳定性，在测定机有必要的滑动杆上进行“刮刀加工”以确保高精度。

※缩短测定时间，进一步提高效率

   通过谋求动力传送的最佳化，实现了机械动作的更加高速化。另外，通过重新评估机械的测定动作，在不降低测定精度的前提下缩短了测定周期。

※提高保养性

   界面转换装置和外围设备被设计成为可以以单元组件为单位进行更换，以保证在万一发生故障时，可以通过最小程度的更换，迅速地重新开始作业。

※与Windows配套使用，以提高操作性

   由于在操作系统中采用了Windows，使操作方便如同操作电脑。

***********************************************

陈华

微科帝（上海）国际贸易有限公司

上海市延安西路726号 华敏翰尊国际大厦7楼K座

TEL:021-62259911-108

FAX：021-52380087

Mobile：13817603175

adyi004007

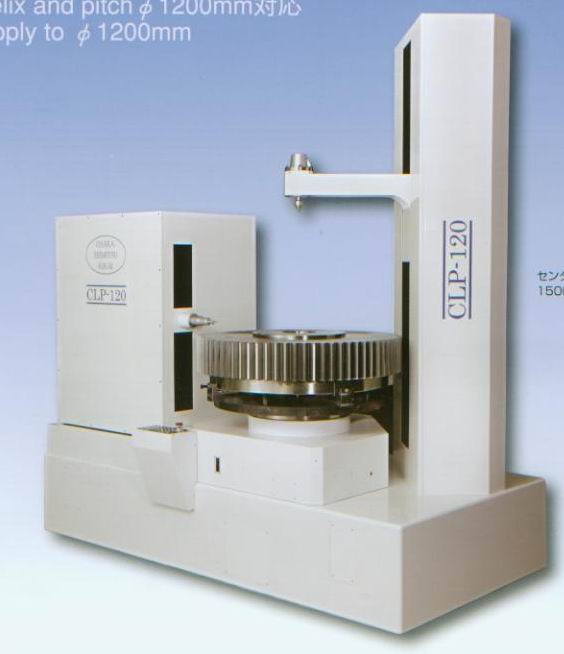

全自动齿轮齿形、齿向、齿距测量机 CLP-120

规格

测量项目：直齿轮、斜齿轮的齿形、齿向误差

内齿轮的齿形、齿向误差

各种齿距误差（邻接、单齿、累积齿距误差）、齿沟偏差

模数;1~25mm

齿数：10~500

齿轮外径：最大Φ1250mm

基圆直径：0~Φ1200mm

齿宽：最大600mm

咬合线长：±300mm

齿倾斜角：0°~±65°

齿轮轴长：200~1200mm（特别规格：200~1500mm）

齿轮重量：最大3000Kg

特点

※高度的持久性和测定精度的提高

   最优先地考虑作为机械的稳定性，在测定机有必要的滑动杆上进行“刮刀加工”以确保高精度。

※缩短测定时间，进一步提高效率

   通过谋求动力传送的最佳化，实现了机械动作的更加高速化。另外，通过重新评估机械的测定动作，在不降低测定精度的前提下缩短了测定周期。

※提高保养性

   界面转换装置和外围设备被设计成为可以以单元组件为单位进行更换，以保证在万一发生故障时，可以通过最小程度的更换，迅速地重新开始作业。

※与Windows配套使用，以提高操作性

   由于在操作系统中采用了Windows，使操作方便如同操作电脑。
***********************************************

陈华

微科帝（上海）国际贸易有限公司/YKT (SHANGHAI)CO.,LTD
上海市延安西路726号 华敏翰尊国际大厦7楼K座
7F-K,Huamin·Empire Plaza,726 Yan-An Road(W),Shanghai
TEL:021-62259911-108

FAX：021-52380087

Mobile：13817603175

E-Mail：chne004@ykt.com.cn
HP:http://www.ykt.co.jp
