求链轮：、

bjtgsy

大家好：节距50.8齿数49的齿顶圆        谢谢

lengxiaodong

齿顶圆直径为818.6830

hyfjy

回复 bjtgsy 的帖子


    计算的界面如下：



计算的数据如下：

    短节距传动用精密滚子链计算及链轮齿形计算输出文件
    软件编制：hyfjy      计算日期：2010-10-22
输入参数：         ISO 链号——32B
节距 p= 50.8    滚子直径 D= 29.21               链轮齿数 Z= 49
链轮端面齿形计算输出参数：
分度圆直径  do= 792.880062145758
齿顶圆直径  Do= 816.65
齿根圆直径  D1= 763.424012145758
最大弦长    LA= 763.031777256312
齿沟圆弧半径 r= 14.728025
工作圆弧半径r1= 38.096025
齿尖半径    r2= 19.1879970903891
齿槽半角  α/2= 53.7755102040816 度     .938559710001031 弧度
相连圆弧角  β= 16.8571428571429 度    .294212645336187 弧度
齿形半角  γ/2= 15.6938775510204 度    .27390983567013 弧度
齿廓直线段  FG= 3.02112773285457
中心距     OO2= 36.2204
第一座标点  A1= 18.8511   Y1= 13.8093
第二座标点  A2= 36.146   Y2= 2.3206
内节内宽(min)      b1= 30.99     销轴直径(max)      d2= 17.81
套筒孔径(min)      d3= 17.86     链条通道高度(min)  h1= 42.72
内链板高度(max)    h2= 42.29     外或中链板高度(max)d2= 42.29
过渡链节尺寸(min)  L1= 22.2      L2= 22.2       c= .2
排距               Pt= 58.55
内链节外宽(max)    b2= 45.57     外链节内宽(min)    b3= 45.7
销轴全宽:单排(max) b4= 67.4      双排(max)  b5= 126      三排(max)  b6= 184.5
止锁件附加宽度(max)b7= 7.9
测量力(单位:N)   单排= 2000     双排= 4000      三排= 6010
最小抗拉载荷Q (单位:kN) 单排= 250     双排= 450      三排= 670
本传动链标记格式:    32B-排数-整链链节数-GB/T 1243-1997
        计算结束时间：20:41:31

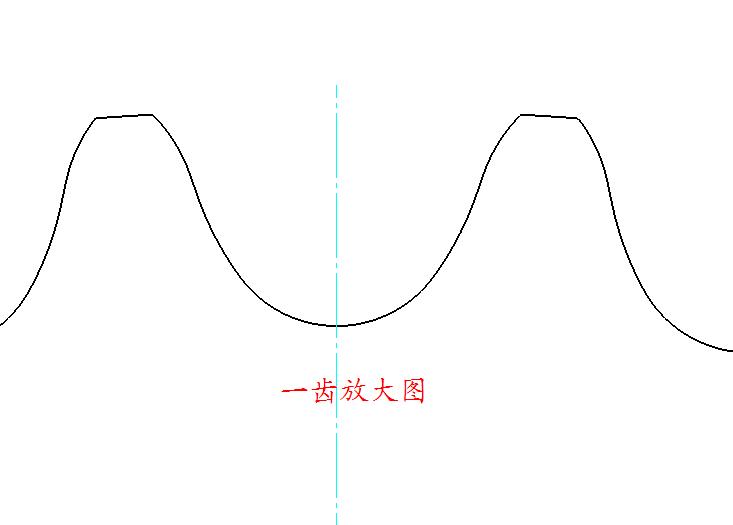

图如下：






文件是压缩的二维图，有兴趣的话可以一看。

49.rar (587.06 KB, 下载次数: 27)

2010-10-22 20:46 上传

点击文件名下载附件

hyfjy

说明一下，链轮的大径（齿顶圆直径），一般资料上介绍有多种选择法，大点小点只要是公式给出的，几乎都可以用的，不是大问题。

诺诺罗亚索隆

根经别超差就行了

zjzlove

求的什么链轮啊!!呵呵,在这个论坛里不是有软件么

瓦国G

hyfjy 发表于 2010-10-22 20:48


登录/注册后可看大图

回复 bjtgsy 的帖子

费老 关注您的帖子很久、、、请教下，您这个是用的什么软件计算的 晚辈刚毕业不久 是做煤炭机械的 在进行驱动链轮设计时 计算挺多 看您的这个软件计算很方便 方便给晚辈传一份么 晚辈邮箱451244251@qq.com 若是不方便的话 麻烦您告诉我这个软件的名字 我试试自己找下  实在不行 那就请教您 计算齿沟圆弧半径的公式是什么
