平面二次包络环面蜗杆的接触线问题，求高手指教一二

zhonglei · 发表于 2010-10-9 21:37

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

我用matlab画的二包蜗杆上的接触线，在斜齿轮齿面与蜗杆轴线垂直的位置周围会发散掉，如下图：

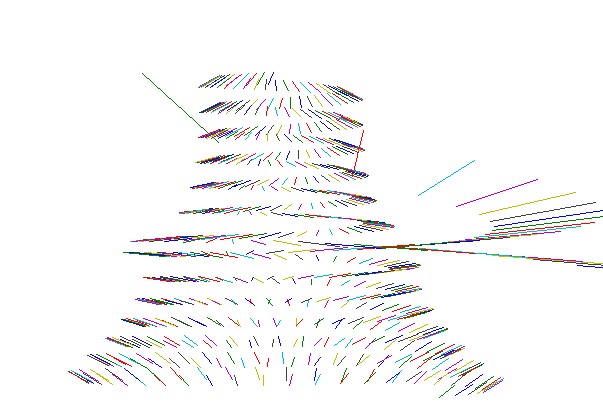

发散

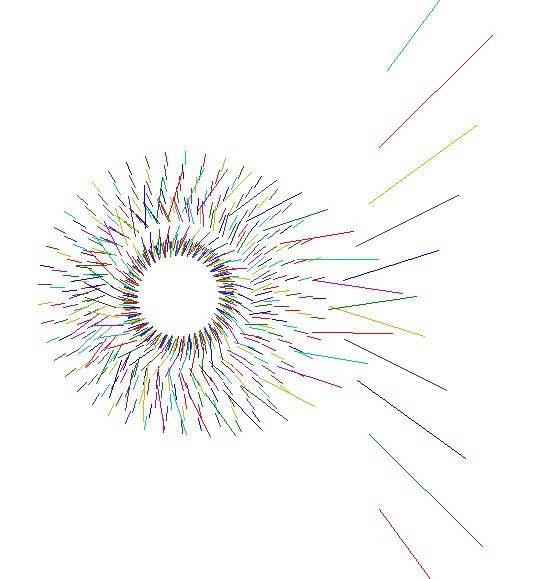

发散2

啮合方程：t=(u.*(sin(b).*sin(m)-cos(b)/l)-sin(b).*(a+r0.*cos(m)))./cos(m)
请教：在cos(m)=0时的发散，是实际情况，还是由于啮合方程的形式导致的呢？如何修改呢？
m是蜗轮转角，b是平面斜齿轮倾角，l是传动比，u,t是斜齿轮平面参数，a是中心距。l=80:1,a=145,主基圆r0=47;b=4.66./180.*pi;

李兴涛 · 发表于 2010-10-9 21:41

回复 zhonglei 的帖子

不明白

xihualaoyao · 发表于 2010-11-3 22:54

把你的程序也列出来才好分析原因出在哪里。

andrew-lyh · 发表于 2010-11-12 11:19

你好！可能与你的计算有关。

zhonglei · 发表于 2010-12-12 19:11

是我的母平面的范围设置的有问题……
