请高手帮我设计一下行星齿轮

zhumeisheng · 发表于 2010-10-8 11:49

您需要登录才可以下载或查看，没有账号？注册

x

我这里有一个行星齿轮箱想要设计，箱体外径最大：40mm 高度20mm，总传动比想要做到160，输出端扭矩3Kg.cm,可不可以请高手帮我算一下？齿轮箱空间够不够？

niuershiye · 发表于 2010-10-8 13:41

我这里有一个行星齿轮箱想要设计，箱体外径最大：40mm 高度20mm，总传动比想要做到160，输出端扭矩3Kg.cm,可 ...
zhumeisheng 发表于 2010-10-8 11:49

登录/注册后可看大图

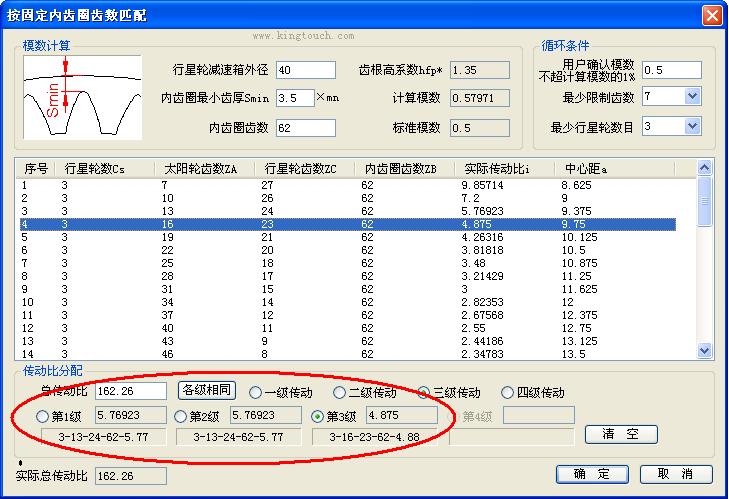

大体这样差不多：
1》零件少一些，数比 162.2

2》数比 160.8

ycwang666 · 发表于 2010-10-9 08:11

你的这个减速器的空间肯定是够的。那么小的输出转矩，要求不高的。

zhumeisheng · 发表于 2010-10-9 08:28

牛爷帮我设计过，我自己也设计了一个，由于传动比大，两级的话外径不够，三级的话高度不够，要是考虑空间的话，模数只能做到m=0.3
