这个参数怎么和书上的齿轮公式计算对不上？？请各位帮忙谢谢

努力竞争 · 发表于 2010-10-2 11:31

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

是直齿圆柱的齿轮，那个齿根圆不符资料上的计算公式，还有变位系数和跨测齿数是怎么回事不懂，公法线是不是量取实物来的

niuershiye · 发表于 2010-10-2 11:50

什么狗屁图纸呀！明显不对。

luomo226 · 发表于 2010-10-2 12:32

本帖最后由 luomo226 于 2010-10-2 12:35 编辑

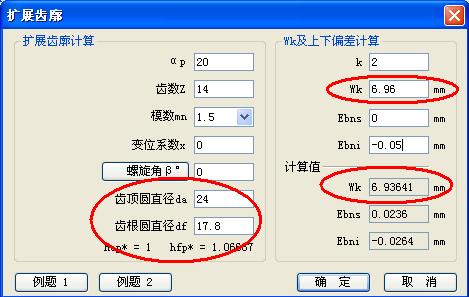

你的变为系数和公法线对不上，跨两齿公法线为上差6.96时，变位系数为0.023，公法线为下差时候6.91时，变位系数为-0.026.，公法线或M值在产品图中标注的时候一般是有公差的，如参数中的0—-0.05，变位系数没有，有的图纸中变位系数标上差（或下差），像你的参数标的应该是中差。加工过程中不会以变位系数测量的，一般都以公法线或M值测量，只要你的变位系数在你公差范围内，应该就没有事的，计算的时候一般不要用变位，用M值活公法线。
至于齿顶、齿根圆，现在做标准齿轮的少了吧，齿顶高系数、顶隙系数都不是标准的，没有关系的了，只要在保证强度、重合度、几何尺寸、噪音啊什么的情况下，可以自己认为调整的。

努力竞争 · 发表于 2010-10-2 13:22

楼上的这个系数怎么计算的可以流个QQ交流下吗

wtony · 发表于 2010-10-2 17:30

齿顶和齿根也有公差。。。。。呵呵真厉害

wtony · 发表于 2010-10-2 17:30

齿顶和齿根也有公差。。。。。呵呵真厉害

zhumeisheng · 发表于 2010-10-6 09:55

哪里不对了？公法线？

zhumeisheng · 发表于 2010-10-6 10:00

本帖最后由 zhumeisheng 于 2010-10-6 10:02 编辑

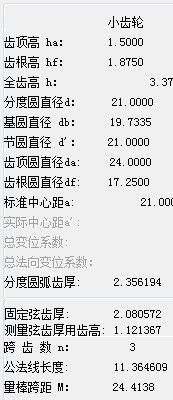

算了一下，真的是狗屁图纸，一点都不对哦[/img][/img]

huijind · 发表于 2010-10-6 13:45

你好：
你的图纸基本可使用。如同你这样的图在生产中可见。
对你图纸的建议。
1、公法线长度可以在Excel上计算，计算的精度高点，精确值是6.93641,标注到图纸上就是6.93
2、公法线的下偏差－0.05,估计是设计者随意写的。应该按所选齿厚的上、下偏差，再经过计算求出公法线的公差。
3、一般应将齿厚上、下偏差代号标注到你表格的“精度”栏，例如标为8DF,则公法线上偏差－0.01,下偏差为－0.06
如果进一步交流可加QQ9966692093
