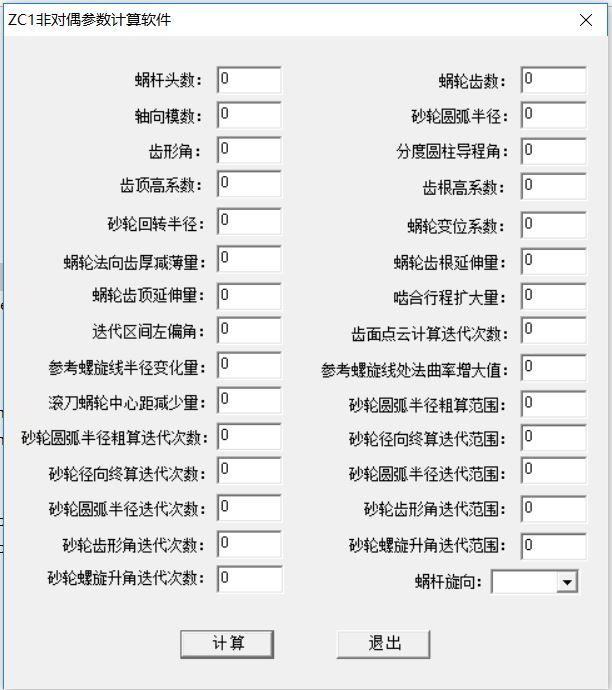

批量加工尼曼蜗轮的方式目前仍然是滚切为主,其修形方式称为非对偶加工。非对偶加工有两种方式:一是蜗杆失配,一是蜗轮失配。后一种方式在现场用的比较多,目前很多单位依然依赖人工方式反复修配滚刀,由于不能预先知道接触区,因此时间长、效率低,成本高。 本人基于微分几何与齿轮啮合理论,开发了尼曼蜗轮非对偶加工计算软件,通过计算修正后的砂轮参数(齿形角、导程角、圆弧面半径),用修正砂轮磨削获得失配的滚刀,滚刀再滚切出失配的蜗轮,失配蜗轮与标准蜗杆装配后将是点接触,蜗轮副接触区在蜗轮齿面出口区且可控。本软件同时生成标准尼曼蜗轮齿面点云以及失配蜗轮齿面点云,可以导入UG中拟合成面,通过面的比较可以清晰的看出修形区,保证设计的接触区要求。如有朋友需要合作的,请与本人联系,QQ:270627370。
|
