圆柱齿轮画图

jitgpq110 · 发表于 2018-2-9 08:57

您需要登录才可以下载或查看，没有账号？注册

x

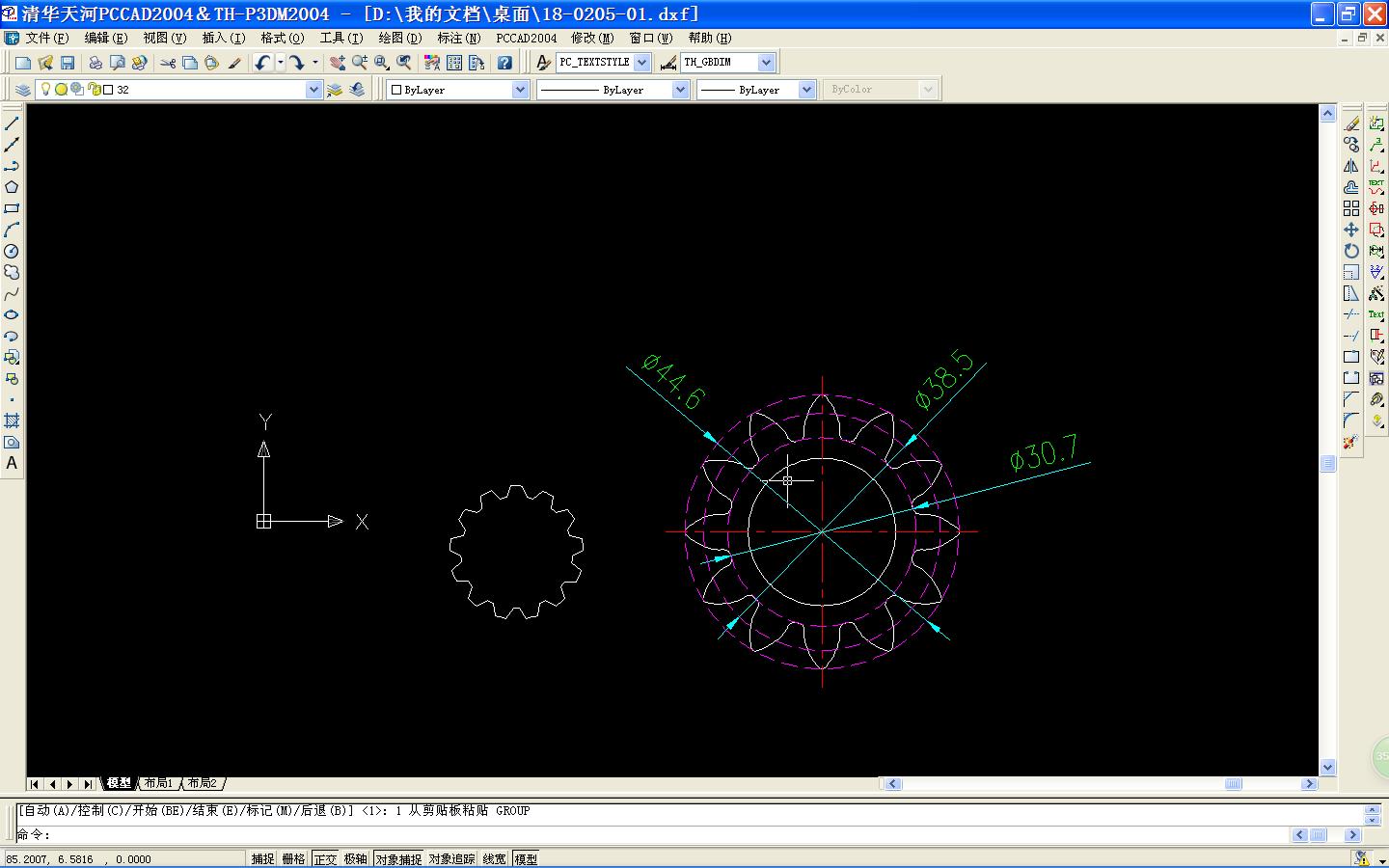

哪位大虾能否帮忙画张齿轮图纸，见附件。我已经把形状基本画出来了，但是不知道如何表注？
哪位大虾帮帮忙，小弟在此谢过！

yongxiangle1969 · 发表于 2018-2-9 14:38

齿轮参数表呢？

yongxiangle1969 · 发表于 2018-2-9 14:39

需提供应用场合：转速、传递扭矩、寿命要求、冲击载荷、材料及热处理要求等等

lazydog · 发表于 2018-2-10 07:52

看一下齿轮手册示例，搬出来教科书，应该也有齿轮图纸。

jitgpq110 · 发表于 2018-2-10 14:48

输送三甘醇液体，转速：1450r/m。寿命1年左右。扭距和载菏不知道，不会太大。材料为：AISI 8620 HSS
该齿轮是美国原厂进口过来，我用三坐标测绘下来的形状。我公司想尝试自己生产。
是齿轮泵上用，用于输送三甘醇液体的。从事石油工作的人应该知道。

jitgpq110 · 发表于 2018-2-10 14:48

输送三甘醇液体，转速：1450r/m。寿命1年左右。扭距和载菏不知道，不会太大。材料为：AISI 8620 HSS
该齿轮是美国原厂进口过来，我用三坐标测绘下来的形状。我公司想尝试自己生产。
是齿轮泵上用，用于输送三甘醇液体的。从事石油工作的人应该知道。

myT9981 · 发表于 2018-2-10 15:49

你这是在测绘这个齿轮，如果你能量出2个齿与3个齿的公法线的长度，就会有人给你算出参数了。内孔是花键是吗？可以量出两组量棒的M值及大小径。这样可以推算出是哪种花键。如果上述你做不到，就是神仙我看都难帮到你了。

yongxiangle1969 · 发表于 2018-2-13 16:27

是直齿吧，还需提供公法线长度W2=？ W3=？齿顶宽=？

yongxiangle1969 · 发表于 2018-2-13 16:27

或者提供实物，请别人帮你测绘+制造

freefreemen · 发表于 2018-2-21 19:36

知道中心距，圆整一下就行了
