我其实是外行，哪位大侠能帮我做几个简单的传动齿轮，感激不尽！！！！

sbyygy1218 · 发表于 2010-9-26 15:50

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

几个齿轮看起来那么简，但一查资料才知道这东西大有学问，看是看出一丁点的明堂了，但对于我来说实在太难，一下子学不会，特到此来求助！
下面这张图是用平面设计软件大概画的的,但实际传动肯定是不行的了
好心人只需帮我做出能传动的图就行了，一共是5个圆，到最后目的就是要让5号快速旋转（最好是让1号转一圈，最后5号可以转到50圈，总之越快越好

）,也就是简单的加速机吧,如果您有更好的方法也行，也可以多增加几个圆或者是更改1号后面圆的尺寸，但1号圆的尺寸不要变，齿(顶上的为准)距也最少1cm(如图，圆尺寸以文字里的为准,1号的标错了).
好了后,帮忙把每个图按顺序导成JPG的图片,能传动的平面图就行了,我好用雕刻机（不知雕刻机用什么格式的文件）做出来,我是用有机板做的
希望有好心人帮忙,本人感激不尽!

登录/注册后可看大图

zhumeisheng · 发表于 2010-10-6 16:51

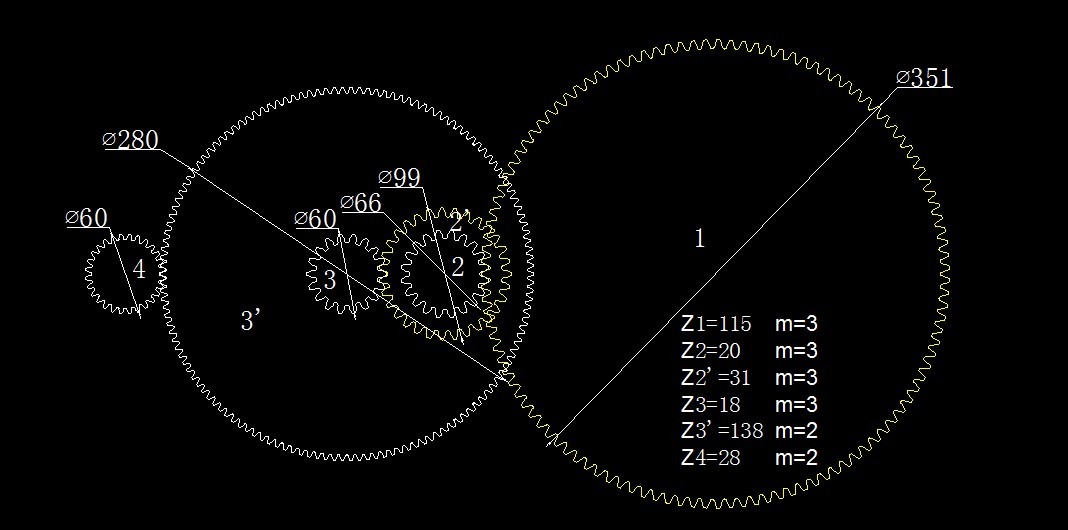

楼主你这给的什么条件啊。。。我大略弄了一下，发上来看看，请高手指正！

zhumeisheng · 发表于 2010-10-6 16:57

最后一级齿轮转速:
主动轮齿数之积/被动轮齿数之积*马达转速=X/MIN
491970/10080*N=48.8*N

wolfking520 · 发表于 2010-10-20 15:50

不用考虑齿轮强度吗,只是光画图,纸上谈兵啊.
建议LZ看下同步马达的传东系统,也许对你有用,东西也有现成的卖

sbyygy1218 · 发表于 2010-11-22 20:04

回复 zhumeisheng 的帖子

能不能发PLT或是CDR格式的文件给我，太感谢了！
