仿制与创新——山花软件开发过程

yanxudong · 发表于 2017-12-16 10:08

本帖最后由 yanxudong 于 2017-12-16 10:49 编辑

4. 齿顶圆螺旋角计算问题已经解决，公式anβa=da*tanβ/d正确。

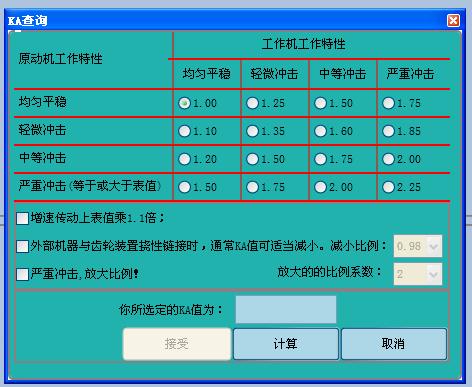

其实我的开发工作是齐头并进，并非按部就班，目前已经在作手进行强度计算,如下：

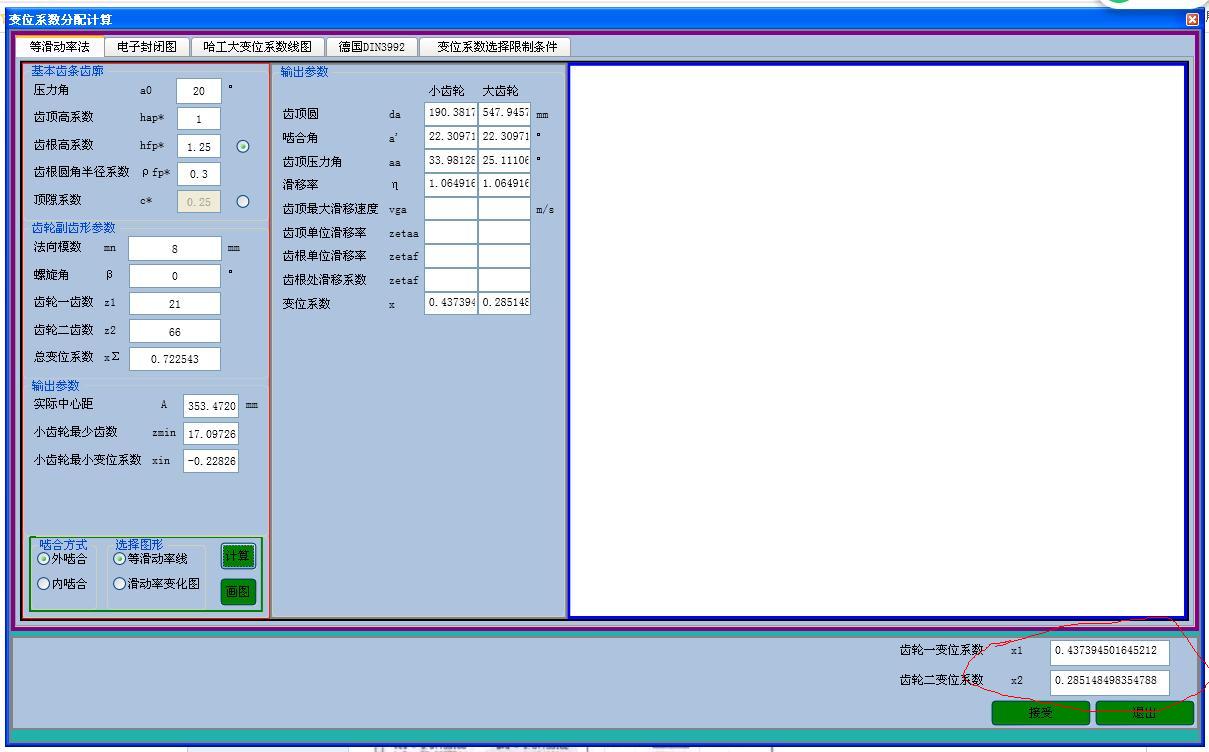

等滑移率计算上也有点问题，测试时，X范围小于一定值，无法进行迭代计算，目前正解决中（示例数据很圆满计算出结果，与机械设计手册——化工版结果相同）。

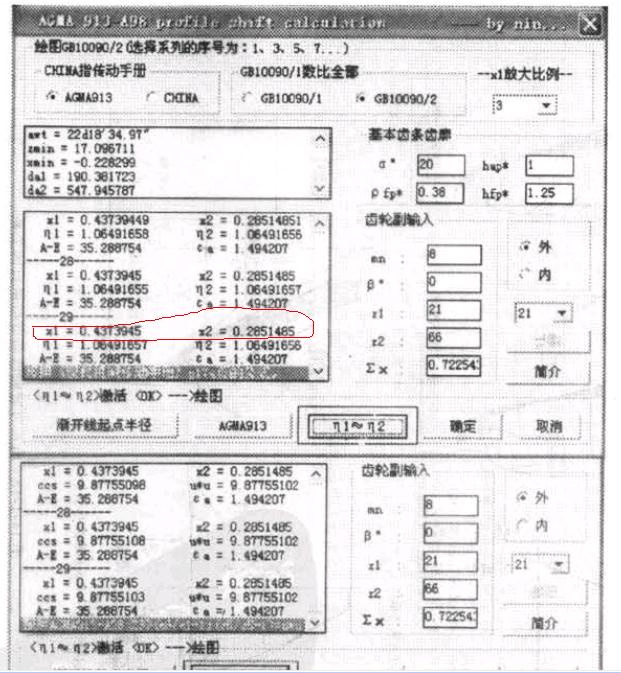

手册数据

submariner · 发表于 2017-12-16 10:54

本帖最后由 submariner 于 2017-12-16 11:08 编辑

yanxudong 发表于 2017-12-16 10:08
4. 齿顶圆螺旋角计算问题已经解决，公式anβa=da*tanβ/d正确。

等滑动已经比较好的实现了，基本外啮合毫无问题，内啮合判断比较复杂，对部分极端情况容易计算失败！详见下面的2011年元月份的帖子，优点是算法可靠且稳定，计算量基本恒定；缺点是计算时间开销略大，但对现在的计算机来讲，可以忽略

http://www.jxcad.com.cn/forum.ph ... &tid=1187600&extra=

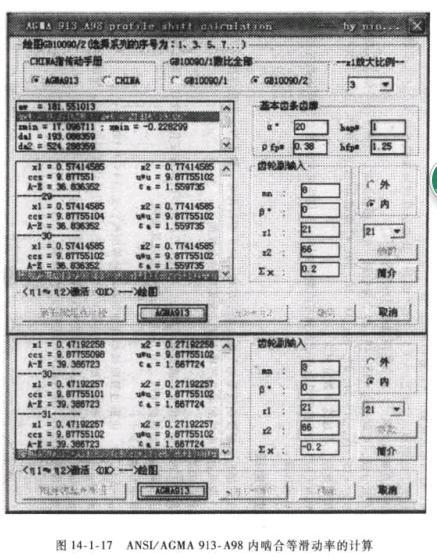

一个行星传动的等滑动率例子：

yanxudong · 发表于 2017-12-16 11:50

submariner 发表于 2017-12-16 10:54
等滑动已经比较好的实现了，基本外啮合毫无问题，内啮合判断比较复杂，对部分极端情况容易计算失败！详见 ...

二分法计算效率低，等于减小一半工作量，用于粗计算可以，高精度计算计算量大，谢谢关注！

freefreemen · 发表于 2017-12-16 12:24

内齿好像不能等滑的吧

yanxudong · 发表于 2017-12-16 12:30

freefreemen 发表于 2017-12-16 12:24
内齿好像不能等滑的吧

见《机械设计手册》化工版

submariner · 发表于 2017-12-16 13:09

yanxudong 发表于 2017-12-16 12:30
见《机械设计手册》化工版

滑动率与齿顶圆直径有关，内齿齿顶圆直径不像外齿一样取值一致，所以按滑动率计算的变位系数也会有一定的差异
