齿轮壁厚设计问题

kkingcg · 发表于 2017-11-2 09:41

您需要登录才可以下载或查看，没有账号？注册

x

各位老师，请问下外齿轮，齿根到内孔壁厚设计标准是多少？有人说是3.5倍模数，能否取1倍模数，是否有设计标准？

FES123 · 发表于 2017-11-2 16:57

轮缘厚度>=2.5m，它是支撑轮齿的基础。

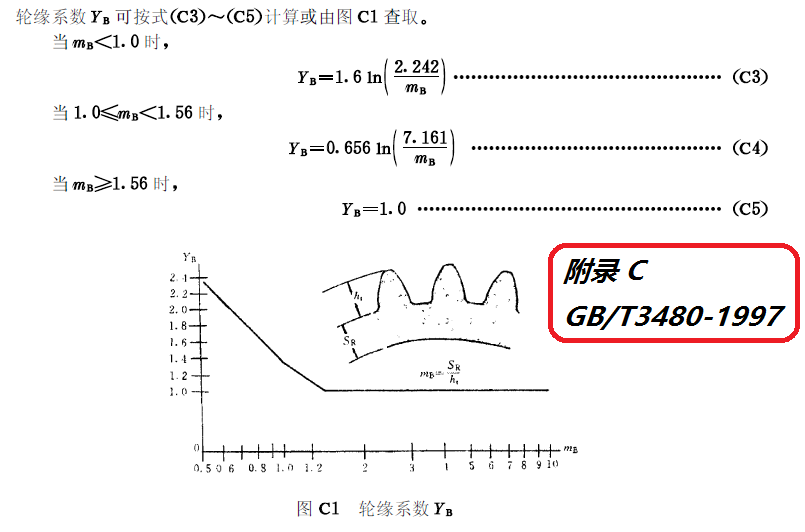

niuershiye · 发表于 2017-11-3 08:18

submariner · 发表于 2017-11-3 15:12

1倍模数会大大降低齿根承载能力

xjh1986818 · 发表于 2017-11-3 22:08

太薄的话，刚度不好，齿轮变形大，齿根弯曲应力会变大，噪音也会增大。

孙永平 · 发表于 2017-11-4 09:07

这个问题问的好，我也一直不了解这问题。谢谢

zhouchang0001 · 发表于 2017-11-7 21:59

按牛爷的方法，考虑轮缘系数YB，根据标准GB3480计算，当ha*=1，c*=0.25时，至少取3.5倍模数，当ha*=1，c*=0.4时，至少取3.8倍模数，当ha*小于1时，可以取更小的倍数，具体取值可参考标准计算。

yongxiangle1969 · 发表于 2017-11-8 06:39

除了按版主说的取值外，最终还是要进行强度校核，看安全系数是否足够

xiayibin2000 · 发表于 2017-11-8 16:19

看自己公司的设计经验了，有的公司设计是＞全齿高

kkingcg · 发表于 2017-12-12 13:49

孙永平发表于 2017-11-4 09:07
这个问题问的好，我也一直不了解这问题。谢谢

到这里也能遇到你
