求助！行星齿轮侧隙问题~

今天没雨 · 发表于 2017-8-16 10:16

您需要登录才可以下载或查看，没有账号？注册

x

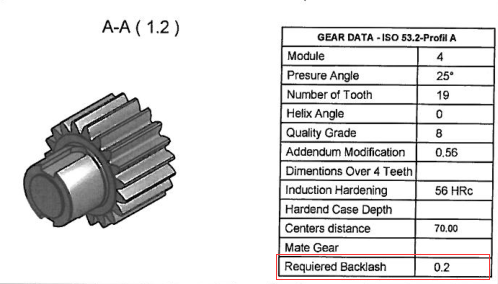

求大神回答下参数表中的0.2是指什么侧隙！（太阳轮，行星轮，和齿圈的侧隙都是写的0.2）本人就付了一个太阳轮的参数图

今天没雨 · 发表于 2017-8-16 10:18

那是0.2的侧隙是指太阳轮和行星轮的侧隙吗？还有行星轮和齿圈的侧隙也是0.2？

yzgys · 发表于 2017-8-16 17:39

拿到配对齿轮的参数，计算一下无侧隙时的中心距，再看一下设定的中心距，间隙就知道了

今天没雨 · 发表于 2017-8-17 11:32

图纸上的中心距就是无侧隙中心距~它的侧隙应该是调节齿厚偏差得来的~我想问的是它那侧隙是指圆周侧隙还是法向侧隙

阿懵 · 发表于 2017-8-18 10:49

backlash一般都是是指角度的

阿懵 · 发表于 2017-8-18 10:49

如果不是角度那就是法向的齿侧间隙
你可以依据齿轮参数实际计算一下就知道了

阿懵 · 发表于 2017-8-18 10:51

我理解是0.2°

ko82004 · 发表于 2018-12-19 15:21

0.2度吧，是装配好的间隙好像要换算成弧分
