齿轮加工错误

机小妖 · 发表于 2017-8-1 10:02

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由机小妖于 2017-8-1 10:04 编辑

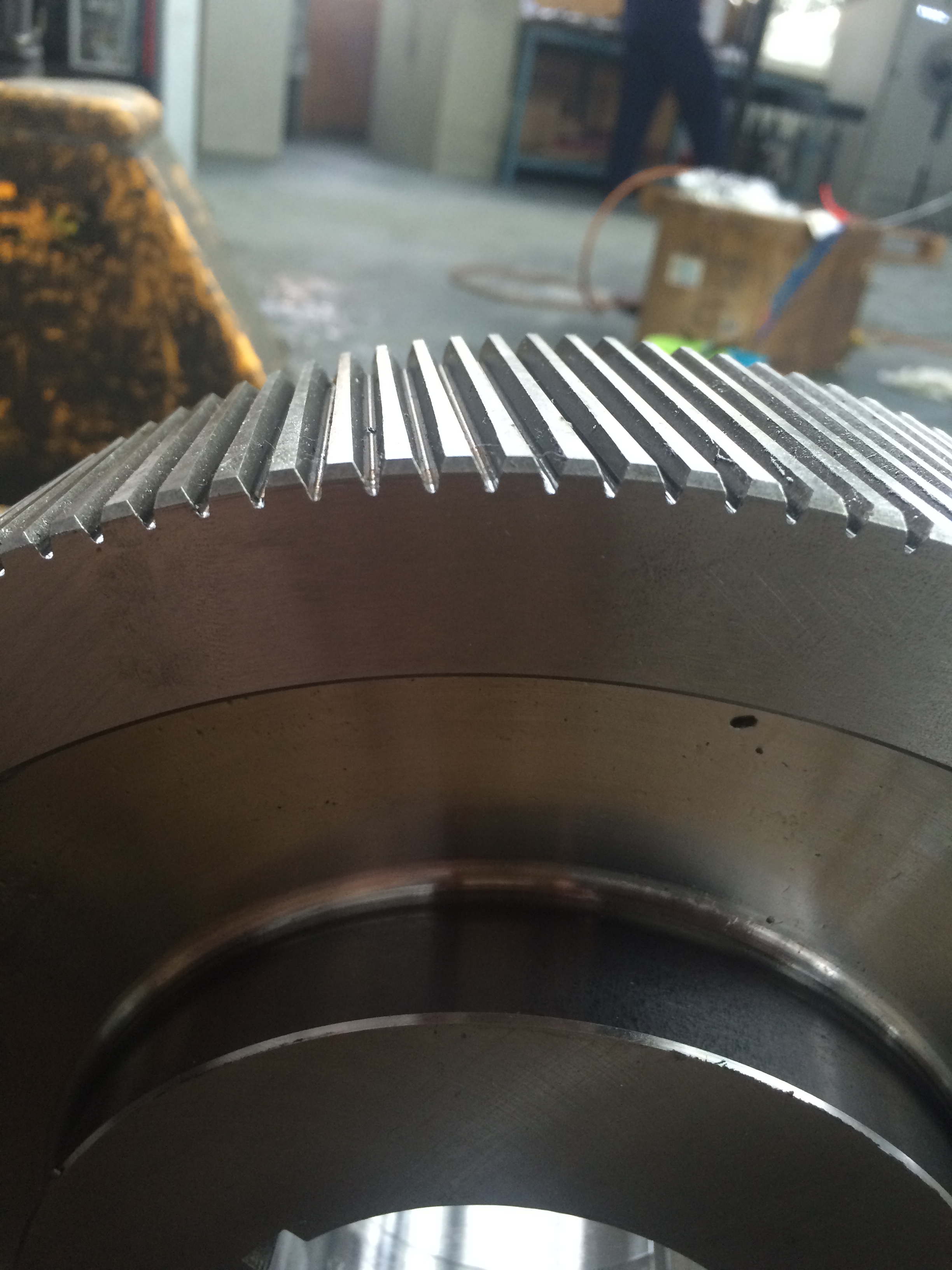

图示为我公司加工的一个斜齿圆柱齿轮，Y3180滚齿机滚齿后，渗碳淬火热处理，磨端面、外圆及内孔，线切割键槽，准备磨齿时发现齿部齿顶成梯形状，初步排查非热处理变形，内孔与齿顶圆同轴度较好，怀疑是滚齿问题。请各位大侠给予宝贵意见以明示为何造成这样，小弟加工当面知识欠缺，在此拜谢！

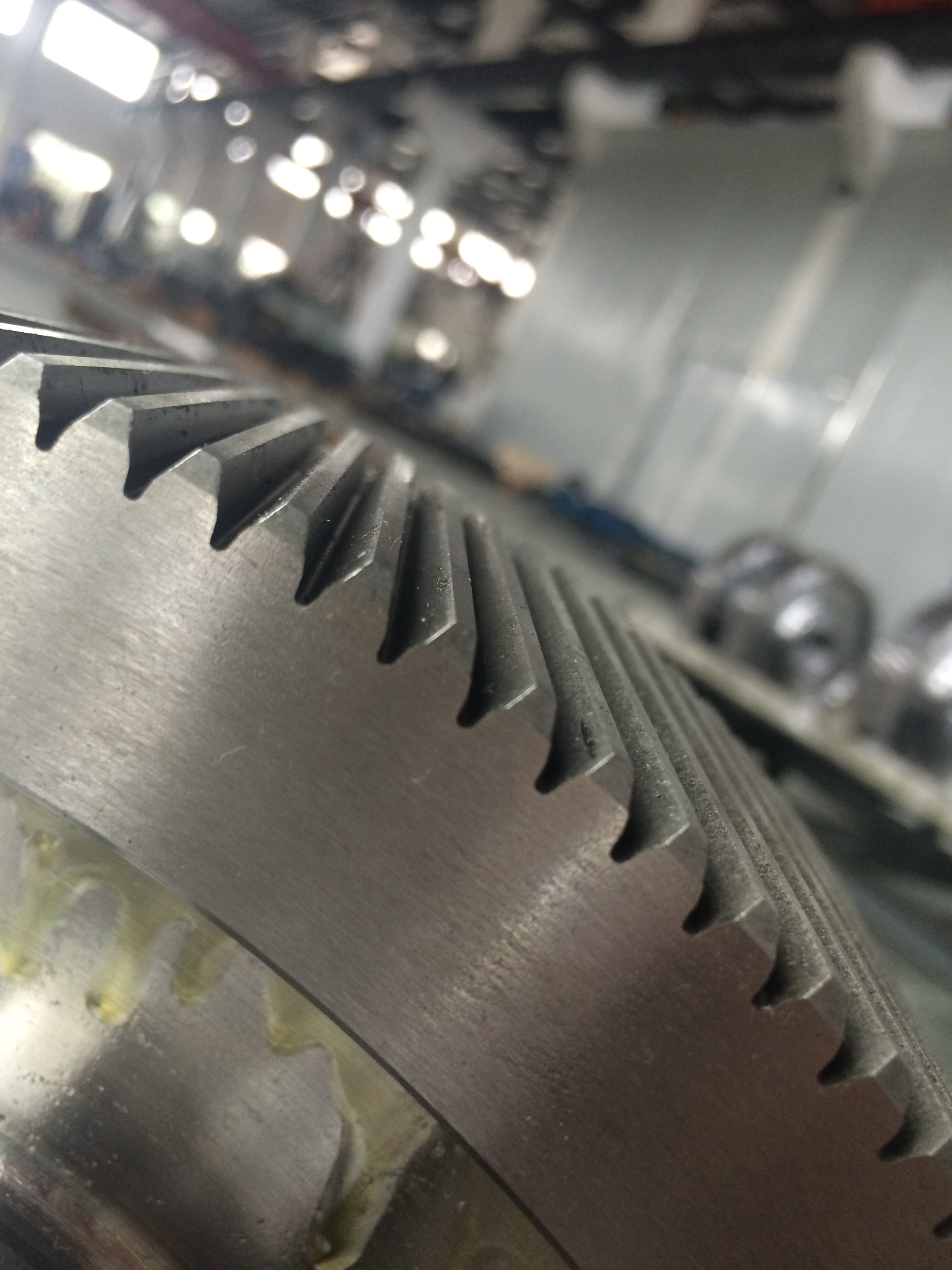

齿顶成剃状，齿顶宽的地方齿根圆较大

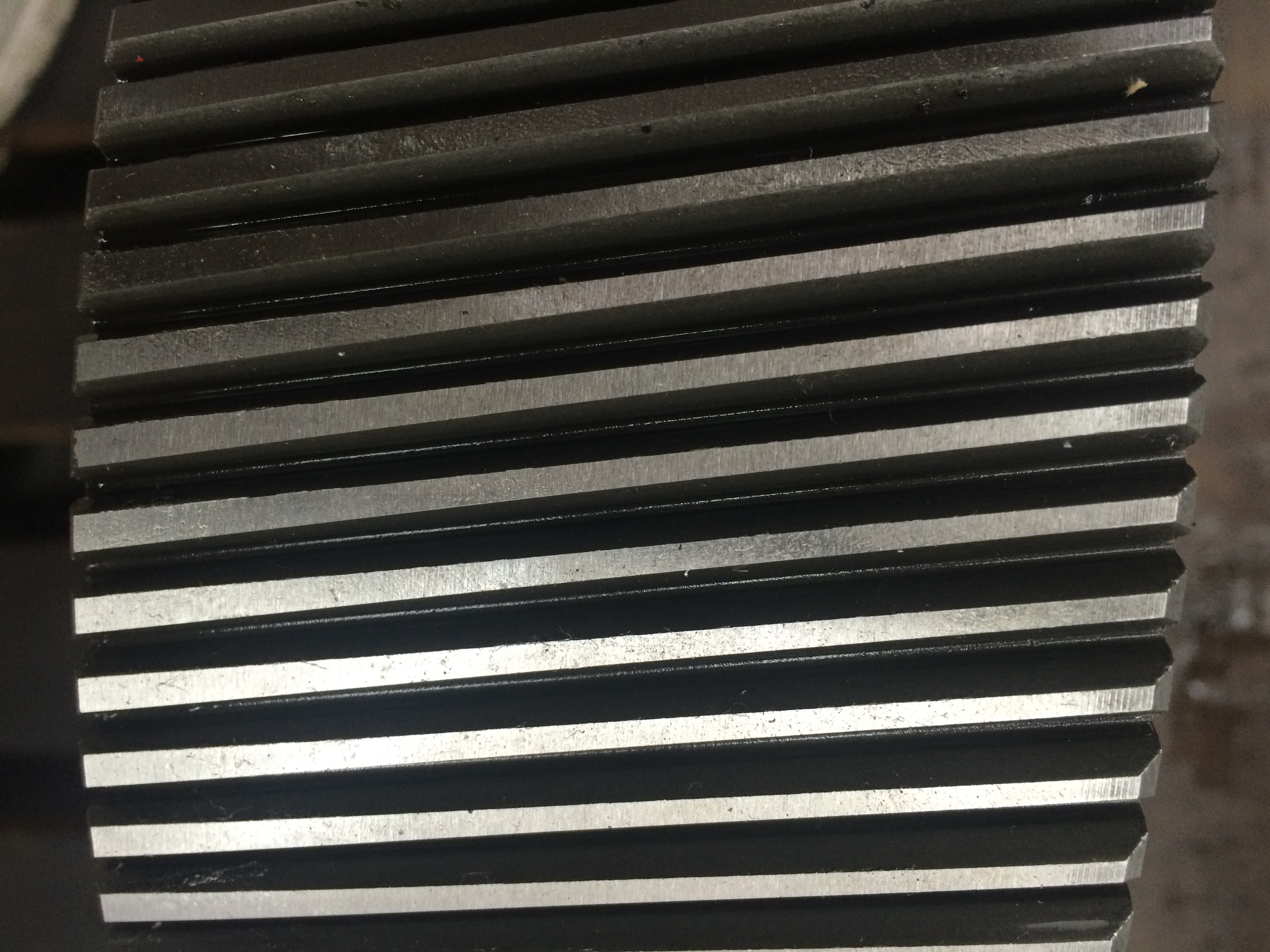

此齿轮正常齿形侧面

FES123 · 发表于 2017-8-2 16:52

齿顶圆有锥度？滚齿时转动？

hxhzzg1 · 发表于 2017-8-3 07:35

是不是滚齿的时候，串刀对中误差太大造成的？

TCCD13951108070 · 发表于 2017-8-3 07:47

用的是留磨刀，外径跟齿数公法线从新计算下。

DD99 · 发表于 2017-8-3 07:55

本帖最后由 DD99 于 2017-8-3 09:21 编辑

对于齿坯有锥度，如果按同一公法线滚齿，齿顶呈梯形状是正常的。你只要量一下两端公法线是否一致就可说明问题了。

hxhzzg1 · 发表于 2017-8-3 16:46

看了一下，粗滚齿的时候，是不是装偏了，导致一边过切，另外一边欠切！

A19795 · 发表于 2017-8-15 19:54

以前我们也遇到过

A19795 · 发表于 2017-8-15 19:56

把图纸，和成品全图发上来看一下

A19795 · 发表于 2017-8-15 20:00

会给一个解决方案。

机小妖 · 发表于 2017-8-16 22:31

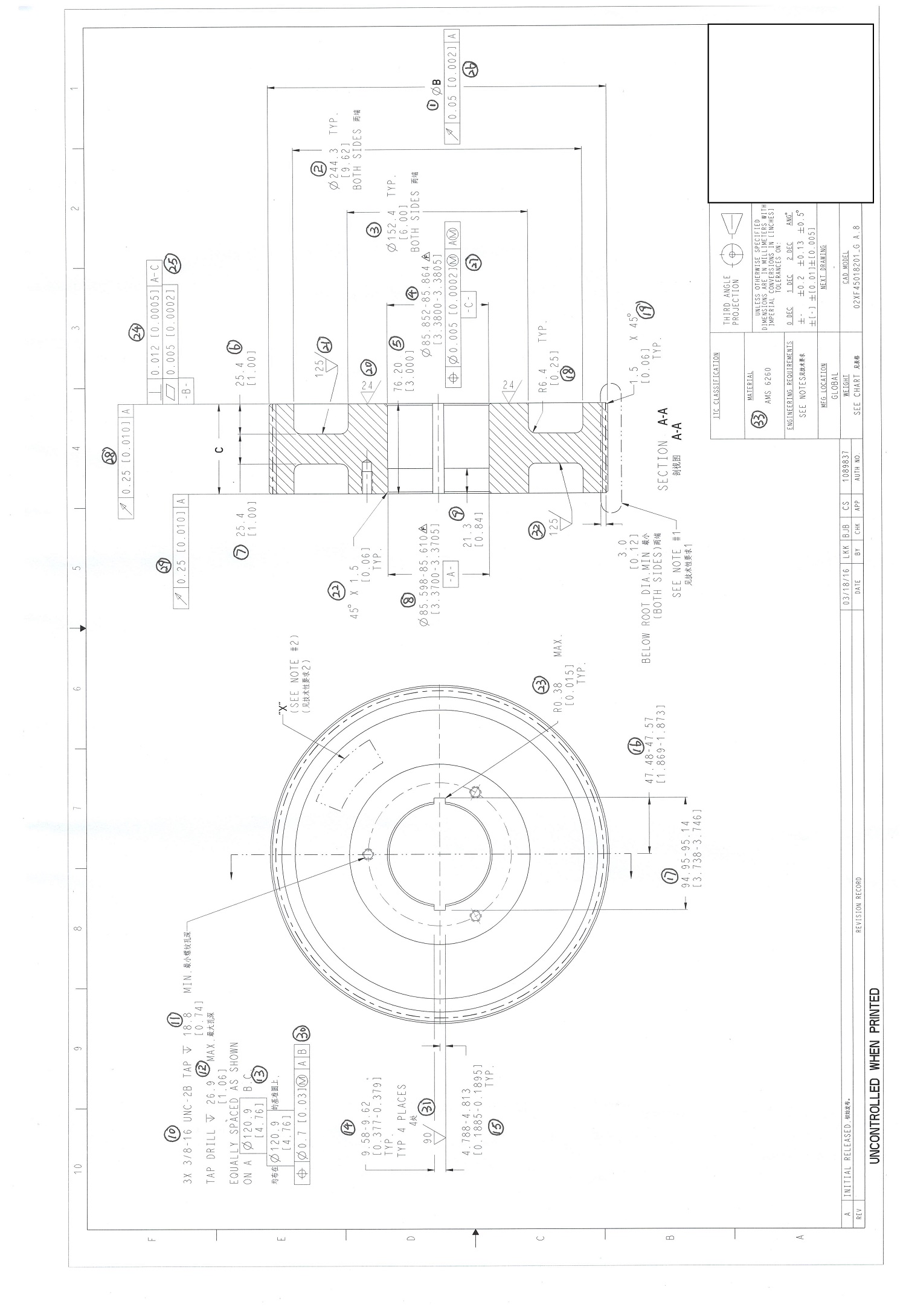

这个是图纸，
