求助：德国图纸符号

zizunwuze · 发表于 2010-9-23 09:13

您需要登录才可以下载或查看，没有账号？注册

x

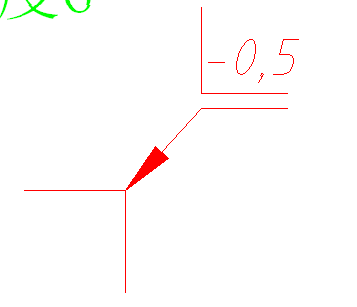

这个符号表达什么意思？图纸如下：

balancewang · 发表于 2010-9-23 10:13

哪方面的图纸？

balancewang · 发表于 2010-9-23 10:16

是不是倒角

wangjunjtslhc · 发表于 2010-9-23 12:05

就是倒角的意思,相当于c0.5,德国的图纸一般都这样标注的

zizunwuze · 发表于 2010-9-23 12:57

本帖最后由 zizunwuze 于 2010-9-23 13:01 编辑

汽车零件十字轴

数字前面的“一”号，什么意思？

balancewang · 发表于 2010-9-23 14:37

本帖最后由 balancewang 于 2010-9-23 14:40 编辑

简单地说，就是只能凹进去的程度，但不能凸出来，说的不专业

就是这个样子

balancewang · 发表于 2010-9-24 09:12

DIN_ISO_13715-2000.pdf (580.59 KB, 下载次数: 217)
看一下这个介绍的很好的。

balancewang · 发表于 2010-10-8 23:18

客气~~~ 低调~~~

weihai1028 · 发表于 2010-10-9 19:13

图纸在哪儿呀
；
‘

wolfking520 · 发表于 2010-10-20 15:46

受教了.....................................................
