行星齿轮测绘

dingming · 发表于 2017-6-12 15:58

您需要登录才可以下载或查看，没有账号？注册

x

各位大神，厂家给我一个太阳轮，我们测绘后加工，太阳轮齿数25，模数14，压力角25，公法线测绘Wk=4=148.73，Wk=5=188.6，齿顶圆Φ381，行星轮4个，齿数47，内齿圈齿数119，求安装距，变位系数

wxg569170942 · 发表于 2017-6-14 18:00

我们可以给你提供专业的数据。专业齿轮测绘加工15022194449

freefreemen · 发表于 2017-6-14 20:09

本帖最后由 freefreemen 于 2017-6-14 20:40 编辑

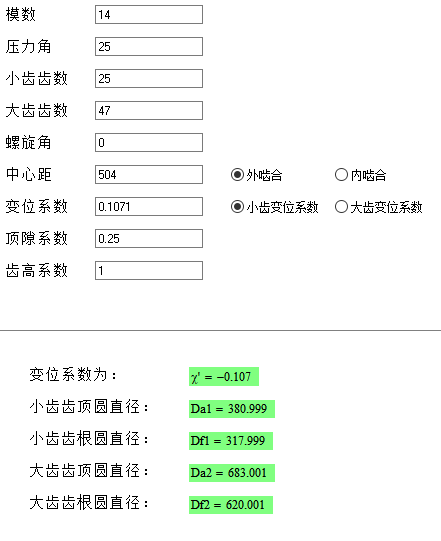

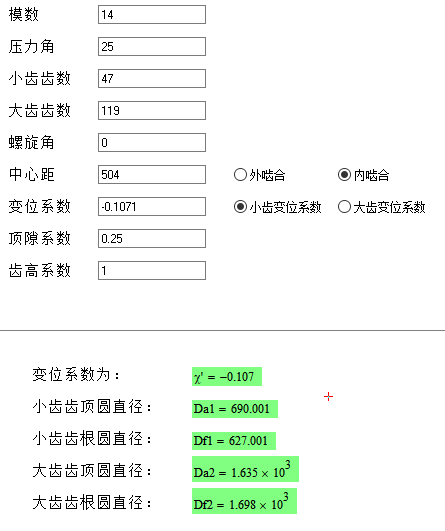

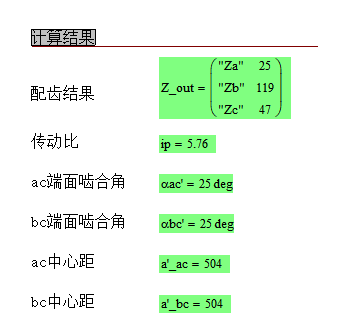

无侧隙啮合数据（高度变位的情况）

FES123 · 发表于 2017-6-15 15:55

还需要行星轮或内齿圈的公法线长度。

wxg569170942 · 发表于 2017-6-15 18:40

直接按高变位计算了？中心距能这么猜吗？这个就考验厂家单个齿轮加工的实力了，敢不敢加工了。

submariner · 发表于 2017-6-22 08:54

基本上太阳轮可以确定未变位，如果行星轮也不变位，那么内齿轮也是标准齿轮，中心距504

HBTIANZE · 发表于 2017-6-22 09:37

中心距是原始参数啊，这么凑的话很容易出问题的。
