关于行星传动的疑问，请教niuershiye大大帮忙！

pizicai

现有一行星传动有点疑问，如下：
   1、名义速比i=7，
   2、输入功率63.7Kw,
   3、输入扭矩428N.m，
   4、转速n=1500r/min，
   5、NGW行星结构，内齿圈固定，太阳轮输入，
   6、要求内齿圈直径最大不超过170，

     自己经过配齿计算后感觉无法满足最后一条，要不就是满足直径强度不够，要不就是强度够了直径超差了
想请教高手前辈们，具体应该怎么配比才可以达到要求呢？麻烦大神们给做个解答，不胜感激！谢谢！

niuershiye

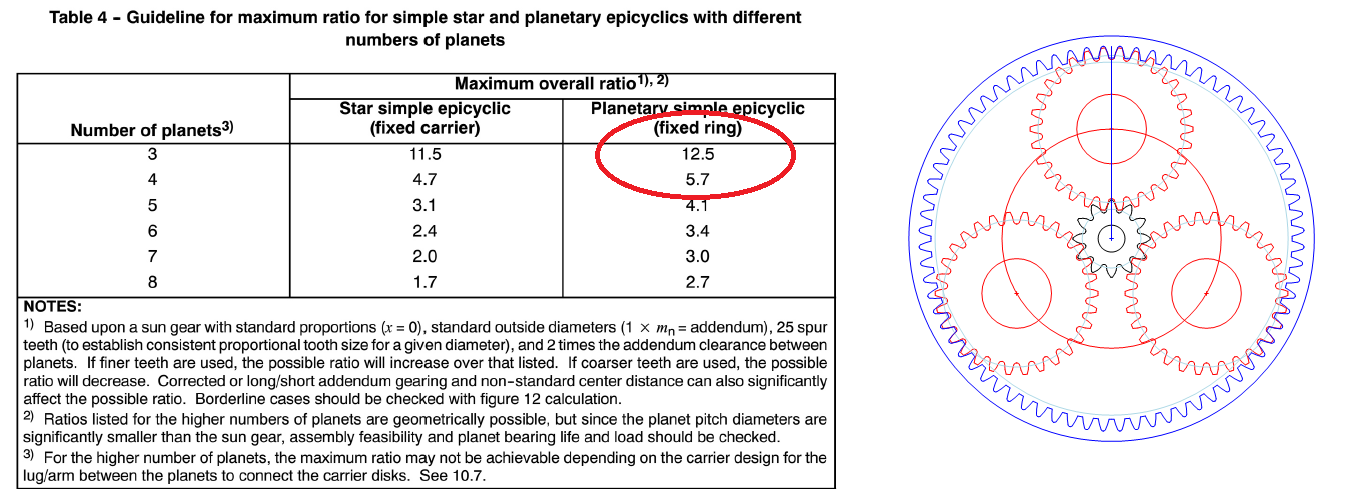

按照 AGMA 6123-B06 介绍，数比 5.7 以上 只能安装 3 个行星轮 。

niuershiye

将数比7 分为两级 。输出端加多行星轮个数 。用较多行星轮数目 减低每个齿的 接触与弯曲应力 、
需要更详细数据 ， 你懂得

FFMen

模数至少要4.5吧，尺寸早超差了
1.pdf (94.11 KB, 下载次数: 6)

2017-5-6 17:40 上传

点击文件名下载附件

pizicai

niuershiye 发表于 2017-5-6 15:59
将数比7 分为两级 。输出端加多行星轮个数 。用较多行星轮数目 减低每个齿的 接触与弯曲应力 、
需要 ...

     之前考虑的是只采用3个行星轮，因安装空间有限制，除了齿轮外还有其他部件，整体轴向尺寸不超过110，我担心采用两级的无法安装，而且内齿圈外径最大还不能超过170，要求寿命最少50000h     自己之前计算配齿结果如下：

     太阳轮   Za=17
     行星轮   Zc=42
     内齿圈   Zb=103

  烦请牛爷帮忙看一下这个配齿合适吗？强度结果能否满足设计要求？谢谢！

pizicai

niuershiye 发表于 2017-5-6 15:59
将数比7 分为两级 。输出端加多行星轮个数 。用较多行星轮数目 减低每个齿的 接触与弯曲应力 、
需要 ...

之前给出自己配齿的数据，还少几个，如下：   模数   Mn=1.5
   螺旋角   β=13
   中心距  a=47mm

结合给出的参数，请牛爷帮助校核一下能否满足，谢谢！

niuershiye

pizicai 发表于 2017-5-8 09:40
之前考虑的是只采用3个行星轮，因安装空间有限制，除了齿轮外还有其他部件，整体轴向尺寸不超过110 ...

外径 170 ， 轴向 110 。 安排两级空间足够了 。

用 一级 数比没有问题 ， 强度不够  ！

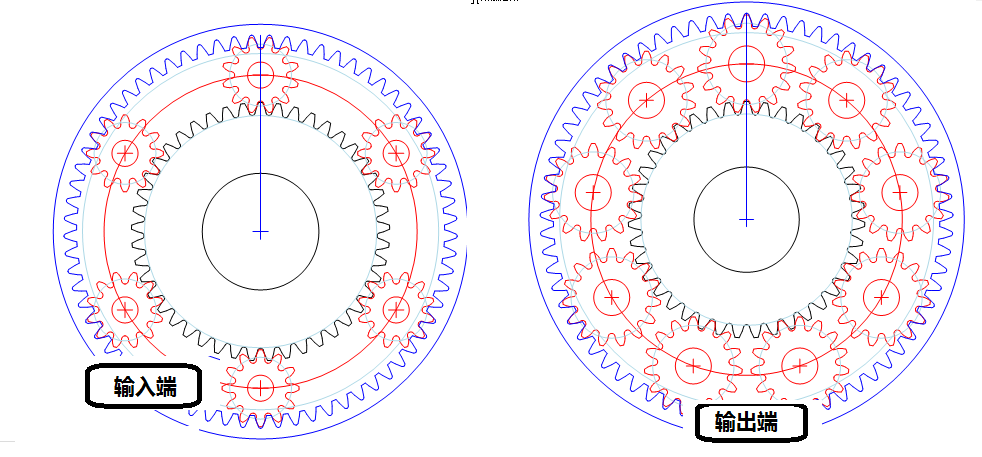

采用两级的目的就是 用多个行星轮分担负荷 。输入端 5-6行星， 输出端 8-10 行星。
行星轮多几个，在 齿宽上可以小一些 ，就是适应 轴向 110 的 空间 。
直径方向  模数 2.5---2.75 。

zyh008zyh

pizicai 发表于 2017-5-8 09:47
之前给出自己配齿的数据，还少几个，如下：   模数   Mn=1.5
   螺旋角   β=13
   中心距  a=47mm

强度校核还需材料，工艺处理。。。。。。。。。。

pizicai

niuershiye 发表于 2017-5-8 12:18
外径 170 ， 轴向 110 。 安排两级空间足够了 。

用 一级 数比没有问题 ， 强度不够  ！

     牛爷，之前写的数据扭矩写错了，应该是行星架输入扭矩428N.m，如按此扭矩及转速、速比计算，用斜齿不用直齿，我的原方案可行吗？如不可行，是否还是应该参考您给的两级多行星轮的方案？谢谢不吝赐教！
