蜗杆斜齿配合-kisssoft中导程角问题求助

pinion · 发表于 2017-4-18 11:48

您需要登录才可以下载或查看，没有账号？注册

x

求助各位：
为何在kisssoft中计算蜗杆斜齿，蜗杆的导程角和斜齿的螺旋角一样啊？这是为什么？

pinion · 发表于 2017-4-18 11:49

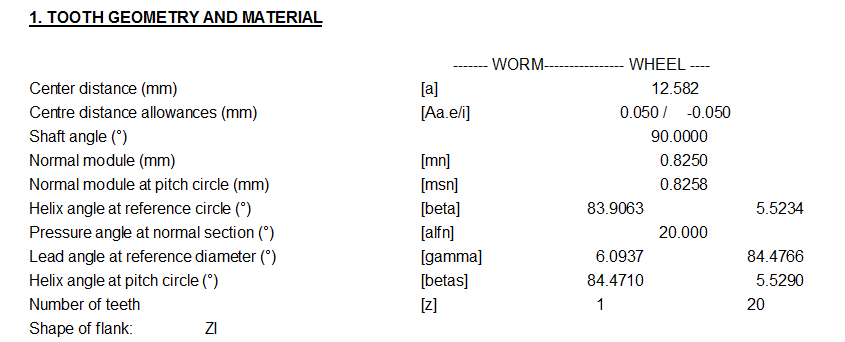

图片是kisssoft自带的example。请教为何导程角和螺旋角不一致，这样岂不是和啮合原理冲突？

pinion · 发表于 2017-4-18 11:54

为何在kisssoft中计算蜗杆斜齿，蜗杆的导程角和斜齿的螺旋角不一样啊？这是为什么？
--------------------
少打了个不字

pinion · 发表于 2017-4-18 16:29

求帮助啊各位

吴雨阳 · 发表于 2017-4-23 11:52

就是有一点不一样哦，这书上也有说的，至于为什么我也没找到原理！

pinion · 发表于 2017-4-24 15:26

吴雨阳发表于 2017-4-23 11:52
就是有一点不一样哦，这书上也有说的，至于为什么我也没找到原理！

哪本书？请帮忙介绍一下。

吴雨阳 · 发表于 2017-4-24 17:09

塑料齿轮设计与制造， 130页：从实现运动来看 β1+β2约等于90度即可。但从便于
加工行来说最好β1=β2

zgyan · 发表于 2017-6-7 11:17

你把两个齿的变位系数之和设为0，再看看结果。

mrmrw · 发表于 2017-6-7 11:41

按照交错轴啮合理论，当角变位时，蜗杆的导程角和斜齿轮的螺旋角就是不一样的，这是因为增加了一个优化函数导致的。——这是符合空间最小的优化原则，符合啮合理论。

anbfox · 发表于 2017-6-13 19:06

mrmrw 发表于 2017-6-7 11:41
按照交错轴啮合理论，当角变位时，蜗杆的导程角和斜齿轮的螺旋角就是不一样的，这是因为增加了一个优化函数 ...

优化函数？能不能认为是角变位后蜗杆节圆不在分度圆上，为了顺利啮合，斜齿轮的节圆螺旋角必须等于蜗杆的节圆导程角，再计算斜齿轮分度圆螺旋角，而滚齿就按这个分度圆螺旋角去加工，这样理解对吗？
