GearTrax椭圆体验

freefreemen · 发表于 2017-4-14 19:30

您需要登录才可以下载或查看，没有账号？注册

x

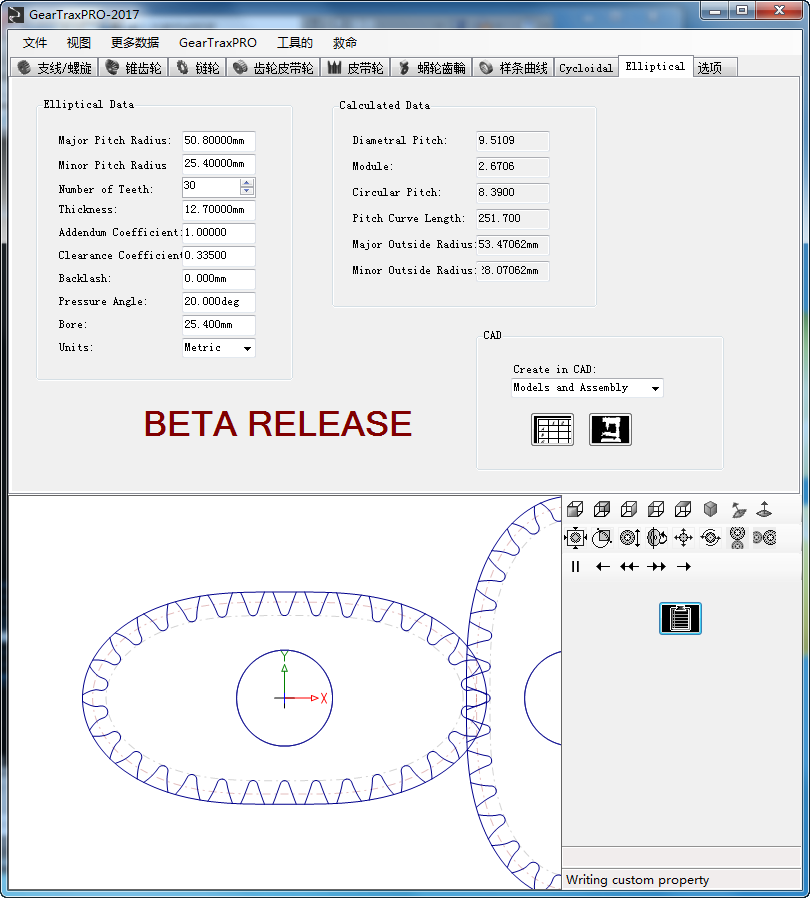

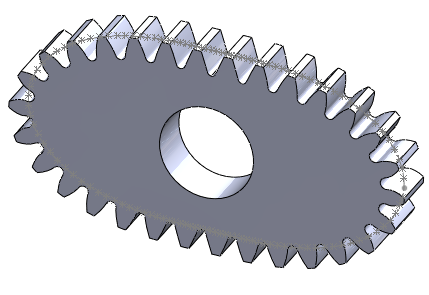

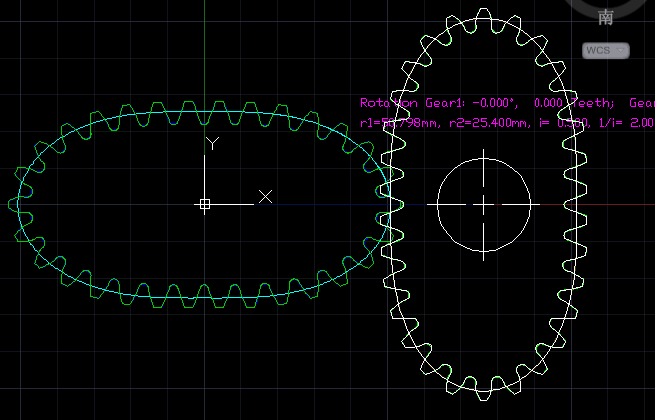

GearTrax椭圆体验

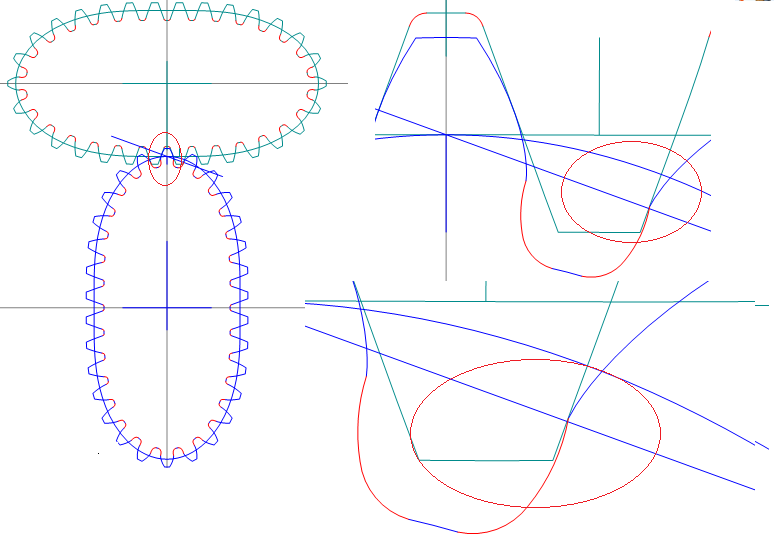

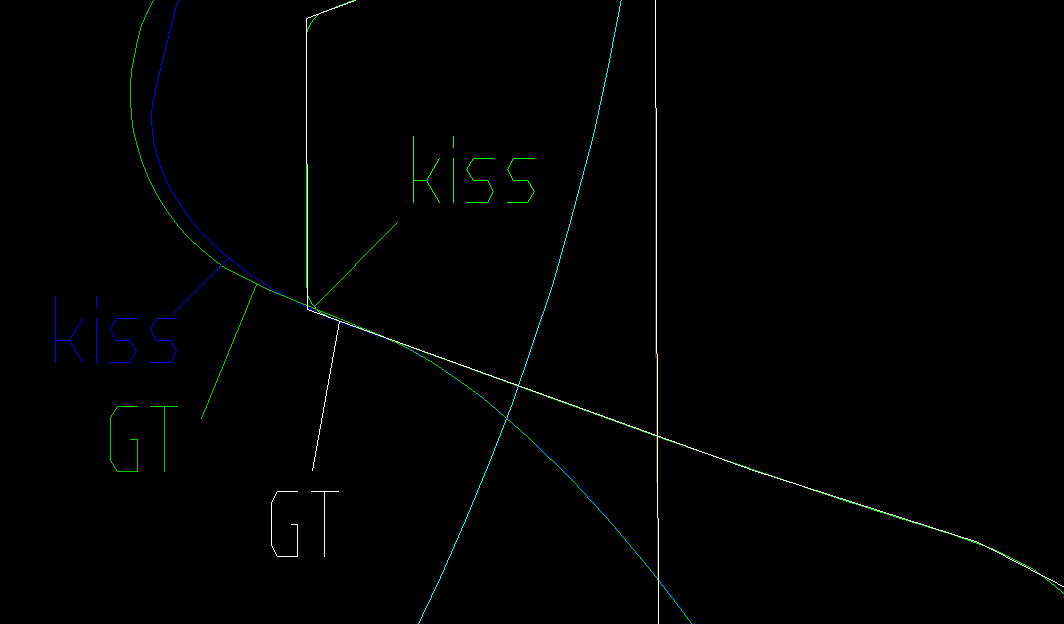

可见齿根的过渡曲线有待改进

刀疤五 · 发表于 2017-4-14 21:56

本帖最后由刀疤五于 2017-4-14 22:56 编辑

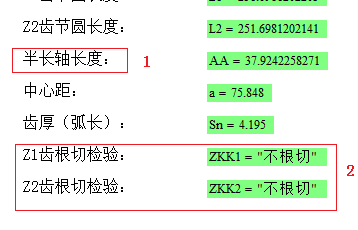

1.好象应叫"半中心距".

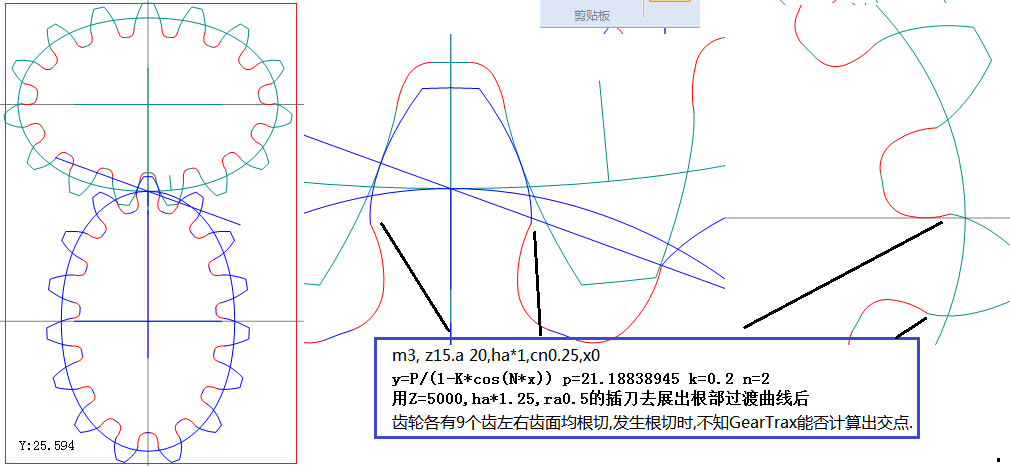

2..两齿啮合,左右齿面各有8处根切,4处根切后,起始圆不够 . 结论:GEARTRAX 计算,绘椭圆不是很精确.

411290151 · 发表于 2017-4-15 14:27

GearTrax2017有椭圆齿轮功能吗？

freefreemen · 发表于 2017-4-17 19:44

刀疤五发表于 2017-4-14 21:56
1.好象应叫"半中心距".
2..两齿啮合,左右齿面各有8处根切,4处根切后,起始圆不够 . 结论:GEARTRAX ...

不知道根切公式怎么写的了，有可能算的是啮合根切，不是加工根切的，懒得看了

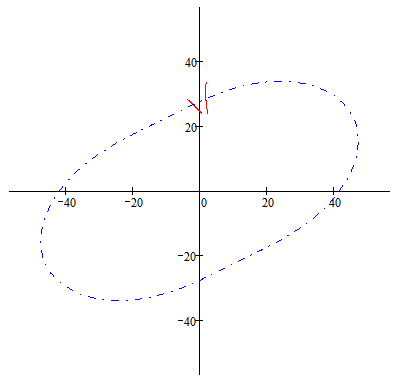

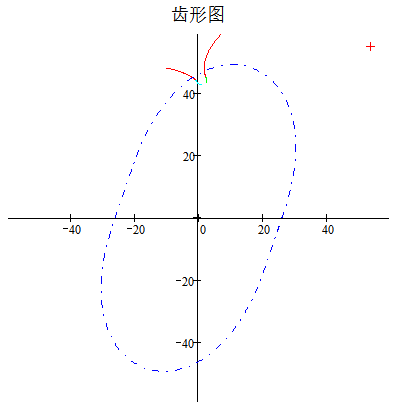

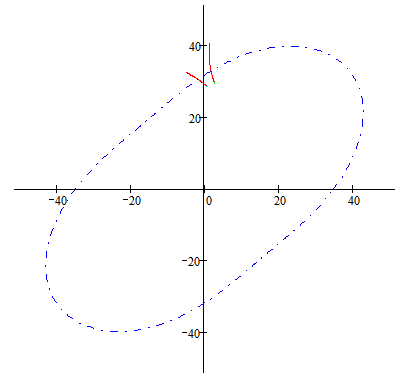

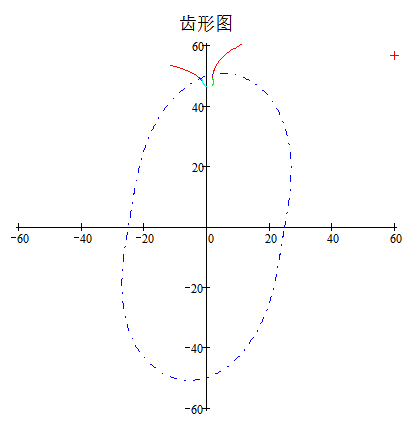

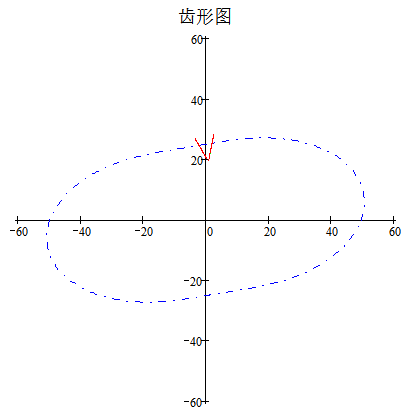

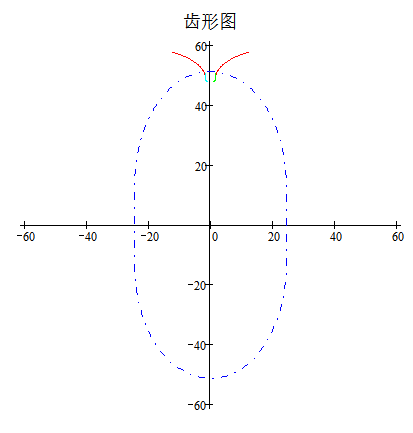

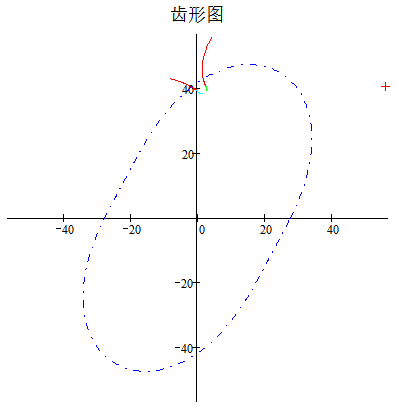

根切图

freefreemen · 发表于 2017-4-17 19:46

411290151 发表于 2017-4-15 14:27
GearTrax2017有椭圆齿轮功能吗？

是二阶椭圆，Beta版的

411290151 · 发表于 2017-4-19 16:10

freefreemen 发表于 2017-4-17 19:46
是二阶椭圆，Beta版的

高~~~~~~最新的测试版本都有了？能否给个他们下载的链接

freefreemen · 发表于 2017-4-19 19:53

HZC1991 · 发表于 2017-8-26 05:35

谢谢分享！！！！！！！！！！！！

irus901 · 发表于 2018-3-16 20:54

不错的东西，楼主知道能画等高齿吗》

356710134 · 发表于 2018-10-7 21:13

请问楼主，为什么我安装的17版本，没有elliptical这个模块呢？
