交错轴蜗杆和涡轮问题

吴雨阳 · 发表于 2017-4-6 16:36

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

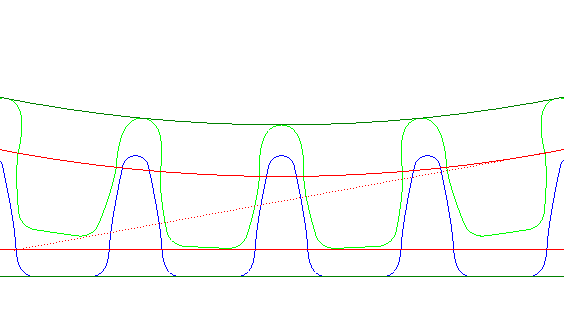

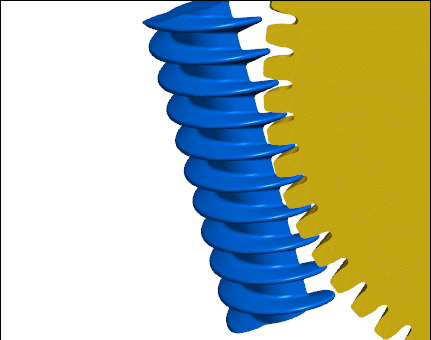

我设计了一款交错轴蜗轮和蜗杆，设计信息如下：
渐开线蜗杆：轴向模数：0.7 Z=2 导程角：12度 37分 Da:7.93mm d=6.41
蜗轮：法向模数：0.7 Z=65 螺旋角：12度 29分 19秒 Da:48.17 d=46.603
轴交角：90度

在一驱动力测试中（蜗轮驱动蜗杆），发现CCW方向不能驱动，但CW方向能驱动
请教各位高手这是怎么回事？？？

吴雨阳 · 发表于 2017-4-6 16:37

中心距26.55
