求教发动机正时链轮的设计或画法。急！！！

scqby38052 · 发表于 2017-2-4 14:19

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

各位齿轮界的高手，新年好！

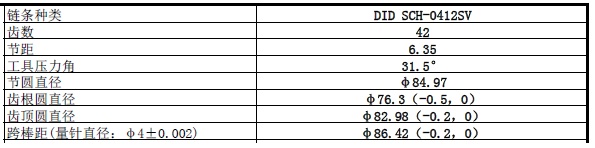

小弟是从事发动机配气正时执行器（VVT）设计的。最近被客户提供的图纸所困扰，又查不到节距为6.35的齿形链轮相关标准。图纸上的发动机正时链轮属于齿形链轮与齿形链条传动（行业称静音链传动）。图纸给出的齿形链轮参数如下：

链条种类：DID SCH-0412SV
节距：6.35
工具压力角：31.5°
节圆直径：84.97
齿根圆直径：76.3
齿顶圆直径：82.98
跨棒距：86.42（量棒直径：4）

请高手指教，从设计角度如何计算并画该齿（形链）轮的齿形以确保能与客户的正时齿形链条正确啮合并传动？
跪谢！

scqby38052 · 发表于 2017-2-4 15:43

国家标准《GBT10855-2003传动用齿形链和链轮》也无6.35节距齿形链轮的介绍。难道就只有日本大同工业株式会社开发了6.35节距的齿形链传动系统？

wxg569170942 · 发表于 2017-2-4 20:06

我们可以加工，把图纸发我邮箱。569170942@qq.com

chiart · 发表于 2017-2-22 11:34

本帖最后由 chiart 于 2017-2-22 11:37 编辑

这是大负变位的齿轮的一种，画法与画齿轮差不多。目前渐开线齿形链轮没有标准，不管是中国还是日本、美国。国外是对其技术进行封锁的。

myT9981 · 发表于 2017-2-22 13:38

图形大致

FFMen · 发表于 2017-2-22 20:49

按基本尺寸画的图

Drawing1.rar (47.18 KB, 下载次数: 0)
