求助！如何用solidworks画少齿数圆锥齿轮！

zhangedward · 发表于 2016-12-22 21:56

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

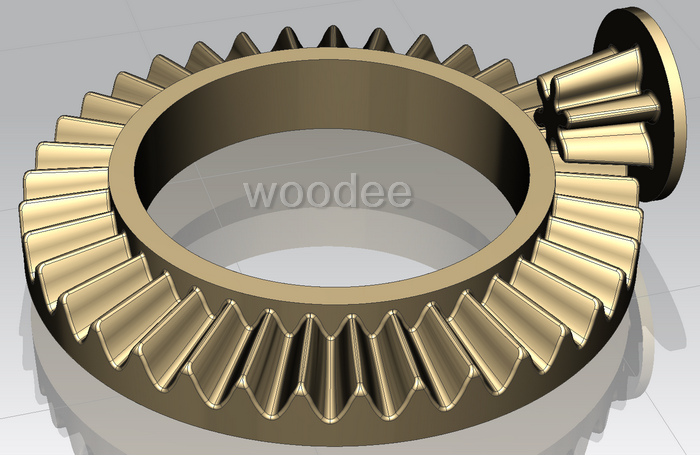

在公司里碰到一对圆锥齿轮，不知道如何在三维上建模，用迈迪和GearTrax生成的齿轮都感觉不对。齿轮的参数为: 小齿轮齿数为8齿，大齿轮齿数为20齿，模数为1。我查了一些资料，少齿数的圆锥齿轮为了使齿轮不根切，一般需要小齿轮高切变位，而且径向变位系数还需要很大。但是齿轮插件上只能输入一个变位系数，而且生成的齿轮总感觉很怪！
求哪位大神可以解答一下我的问题！！！

lionlion · 发表于 2016-12-24 17:31

g.e.a.r.t.r.a.x. 你可以

zhangedward · 发表于 2016-12-26 20:24

为了达到不根切的目的，小齿轮的变位系数必须大于0.5,而用GearTrax根本就生成不了,一直卡在建模曲线上.

zcgy00 · 发表于 2017-1-5 10:30

目前还不会使用三维软件学习中！

freefreemen · 发表于 2017-4-28 19:52

算了一下，Z1根切

dengxiangxi · 发表于 2017-12-29 17:50

也可以用方程式曲线然后用曲面切除
