内藏行星结构

mayawang · 发表于 2016-12-7 10:33

您需要登录才可以下载或查看，没有账号？注册

x

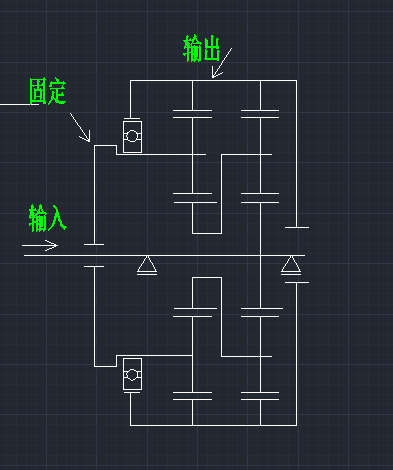

内藏行星的结构网上的资料比较少，特别是里面结构。想跟大家学习下，里面的一级行星架与二级太阳轮怎么跟输入轴分开？要加轴承分开么？轴承布置怎么合理？我图上画的齿圈内一个深沟球轴承，这样的设计好像有问题。

duxuchao · 发表于 2016-12-12 10:36

卷扬机，绞车上用这种结构的多。

yansijie · 发表于 2016-12-13 07:43

对的，卷扬减速机、行走减速器都用这种结构

mayawang · 发表于 2016-12-13 14:41

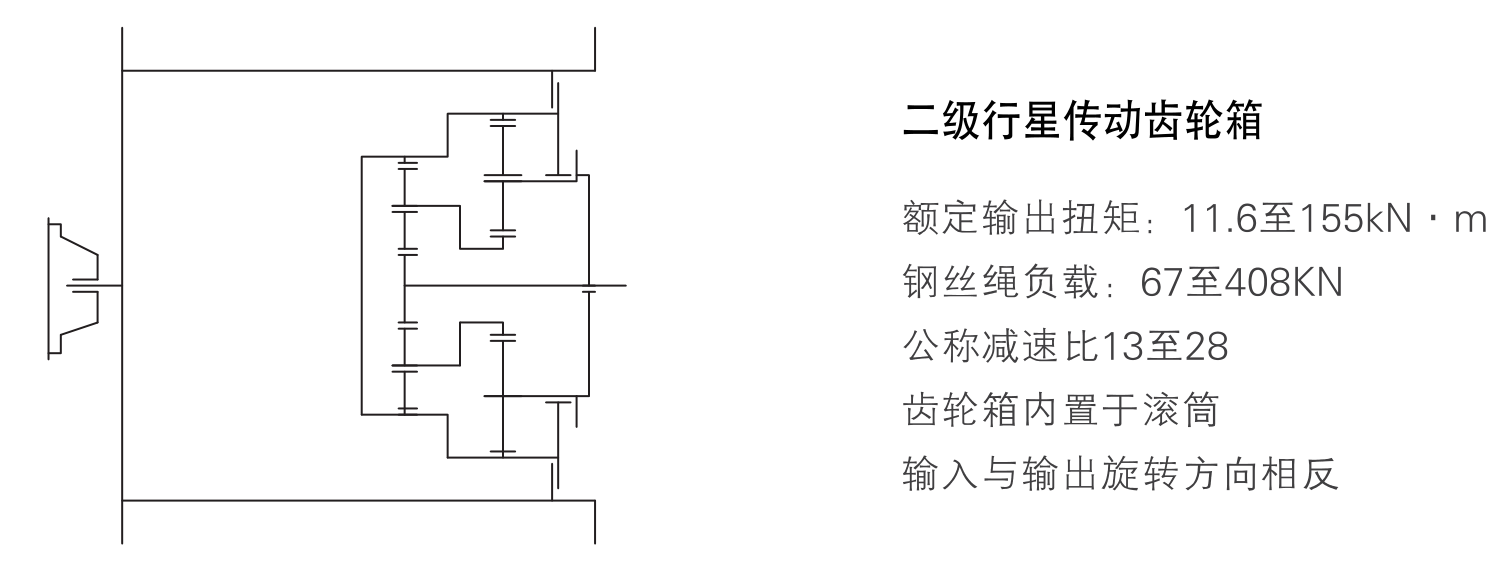

是的，最近在看力士乐的样本。
他们的做的不错。内齿圈氟化处理是怎么个热处理？有人懂没？

longyaner521 · 发表于 2017-12-26 08:02

内齿圈是氮化的

dengxiangxi · 发表于 2018-1-5 10:52

哪个是一级哪个是二级都有点分不开了

一地鸡毛09 · 发表于 2018-1-5 13:37

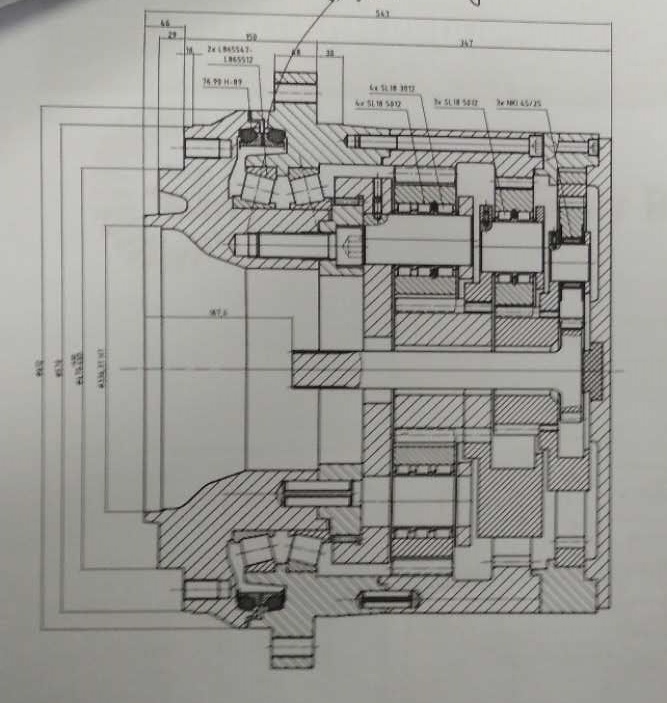

正好最近有一个图片，发给你参考下

mayawang · 发表于 2020-4-28 16:59

一地鸡毛09 发表于 2018-1-5 13:37
正好最近有一个图片，发给你参考下

谢谢，现在才注意到。

sanweisk · 发表于 2023-1-23 13:31

挺好的资料，谢谢分享！
