双导程蜗杆

hxhzzg1 · 发表于 2016-11-4 13:35

您需要登录才可以下载或查看，没有账号？注册

x

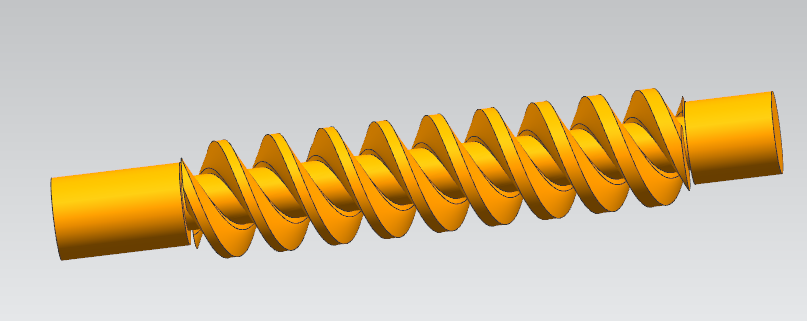

现在接触双导程蜗杆，蜗杆的齿厚从左到右是逐渐增加的，如下图所示
第二条螺旋槽模数有点不一样，理论上来说，两个齿面的分度圆都不一样
但是实际运用上有，与常规的相比，双导程的蜗杆与蜗轮啮合有什么优势么？

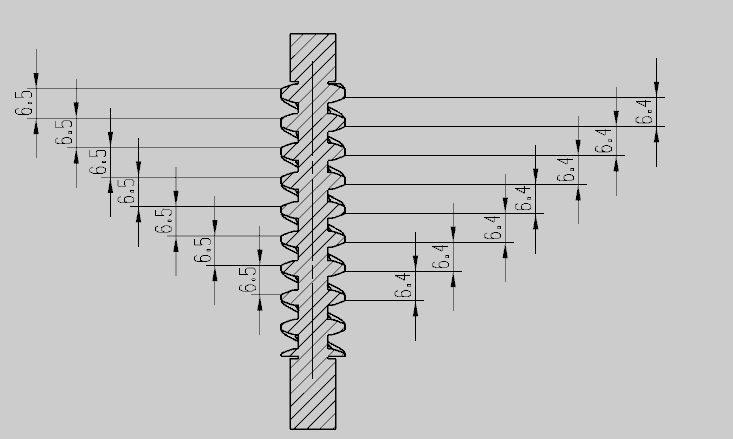

然后用二维分析轴向齿距与齿顶宽，如下图所示：

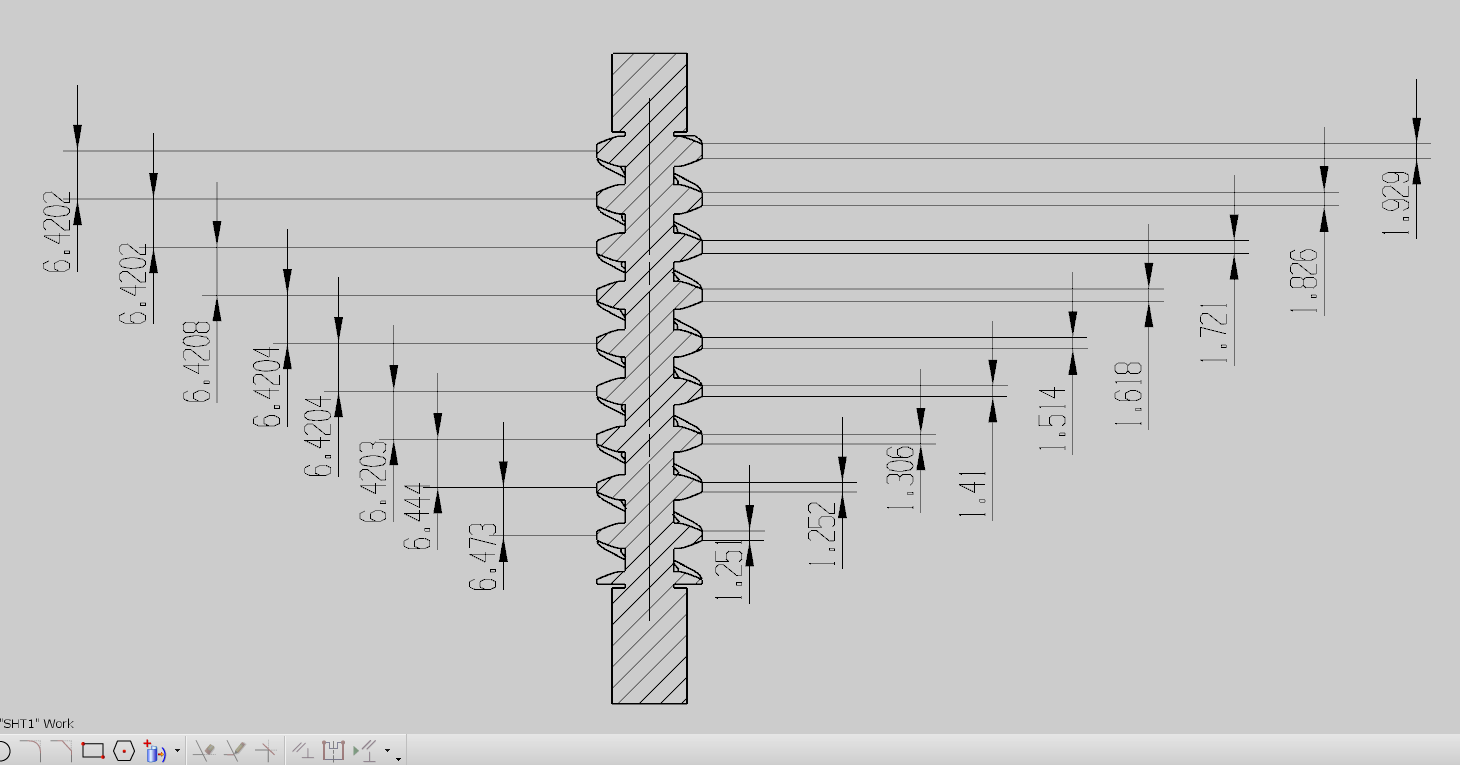

左右齿距：

zyh007zyh · 发表于 2016-11-5 09:22

易于调整则隙，，

zyh007zyh · 发表于 2016-11-5 09:23

请问楼主用什么软件方法建这个模型的呀？

yhdcx · 发表于 2018-7-16 15:36

请问在加工过程当中如何实现？

857377366 · 发表于 2018-8-6 20:15

看上去给双头蜗杆差不多

王云 · 发表于 2019-7-30 21:14

可以调整间隙

孙永平 · 发表于 2019-7-31 11:00

请问楼主用什么软件方法建这个模型？
加工过程当中如何实现？

yhdcx · 发表于 2019-8-5 14:28

个人觉得没啥用。大概是我还没到那等级，需要继续升级··

mayawang · 发表于 2020-8-6 16:49

双导程蜗杆设计可以参考《机床设计手册》1979版的。新的资料我好像没见到过。
不太懂这个加工，磨齿机床可以磨么？和普通蜗杆车齿、磨齿有啥区别？

gyf · 发表于 2023-8-26 19:59

这个间隙能调整到什么水平
