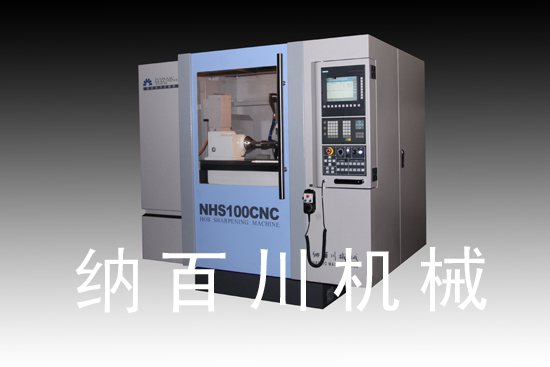

本机床适用于刃磨外径不超过100mm，容屑槽数为1－99槽、直槽滚刀和最大螺旋角为±35°的螺旋槽滚刀及类似精密工刃具，包括齿轮滚刀、小模数滚刀、蜗轮滚刀。其工作精度稳定达到德国DIN3968标准或国标GB/T6084－2001 AA级。 机床配备两种磨头。主磨头采用平卧布局，使用不同规格的CBN砂轮，采用端面磨削方式，用于刃磨直槽滚刀，单次进刀量大，磨削效率高，精度和表面粗糙度较好，其中配备的小砂轮可用于磨削小模数滚刀；副磨头采用经典布局，采用刚玉砂轮，并带有修整装置，回转角为±35°，可用于刃磨较大螺旋角的滚刀，仰角为15°- 40°，可使用多种不同底角的砂轮。 项目 | 主磨头（用于磨直槽） | 副磨头(用于磨螺旋槽或直槽) | 加工范围 | 加工滚刀最大直径 | 100mm | 100mm | 加工滚刀容屑槽数 | 1-99 | 1-99 | 加工滚刀容屑槽数导程 | - | 150 - ∞ mm | 加工滚刀容屑槽最大螺旋角 |
-
| ±35° | 加工滚刀最大齿深 | 40 mm | 30 mm | 砂轮 | 砂轮类型 | CBN | 刚玉 | 砂轮直径 | 60/120/200 mm | 60/80/100 mm | 砂轮最大线速度 | 65m/s | 23.5m/s | 磨头 | 磨头前后移动行程 | 230mm | 230mm | 磨头垂直移动行程 | 170mm | 170mm | 磨头回转角度 |
－
| ±35° | 磨头仰角 |
－
| 15°- 40° | 磨头电机功率 | 2.2kw | 1.1kw | 工作台 | 工作台横向移动行程 | 400mm | 工作台台面高度 | 1060mm | 工件主轴 | 工件主轴中心高 | 135mm | 工作主轴顶针孔锥度 | 莫氏4号 | 工作主轴和尾座两顶尖的最大距离 | 550mm | 机床电气 | 机床总功率 | 11kw | 数控系统 | SIEMENS 802D | 磨头变频器控制 | √ | － | 机床外形 | 机床外形尺寸 | 2010×1465×1900 | 机床净重 |
2800 kg
| 机床配置 | 油雾分离器 | √ | 冷却系统 | √ | 自动润滑系统 | √ |
|
