CAD中如何创建面域

[复制链接]
发表于 2016-9-21 16:48 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

有时候为了轻松计算不规则图形的面积,CAD中需要创建面域。怎样建立面域呢,小编向大家分享下经验!
第一步:打开图片,找到“面域”图标。
file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image001.png

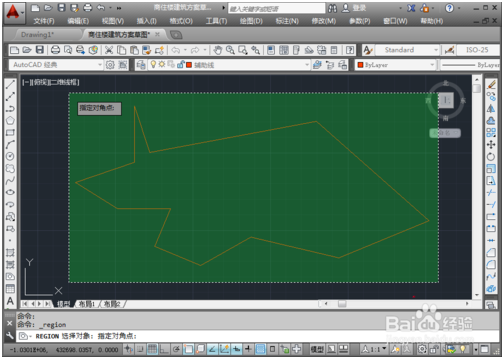

第二步:拖动鼠标进行对象的选择,可以使用鼠标点击线条一个个地选择,也可以使用窗交选择。选择完毕,按回车键。
第四步:面域创建成功,底下会出现“已创建1个面域”的字样(如下图)。此时就可以进行相关面域的操作。
file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image003.png
中望cad:www.zwcad.com
中望3D:www.zw3d.com.cn
青少年三维创意社区:www.i3done.com
