求差动挂轮计算软件

刀疤五 · 发表于 2009-5-7 19:51

太多了,随地可找到,但要找能计算:1.无差动滚斜齿,
2.滚大质数直齿,斜齿
3.滚小角度斜齿:(如齿轮螺旋角1度,差动定数 i=0.03245689)挂轮怎办等特殊情况.
分齿,差动介轮加与不加能定出的
那可不好找.

qnf · 发表于 2009-5-7 20:06

楼上大师：您的专业版挂轮计算器确实很好，能发给我吗？先谢谢了！

longyo · 发表于 2011-3-12 08:23

下来试试谢谢了

speed_long · 发表于 2011-3-15 22:33

本帖最后由 speed_long 于 2011-3-15 22:36 编辑

回复 qnf 的帖子

http://www.gearbbs.net/data/attachment/forum/201103/15/2219073lhfhzkbihijslhi.jpg


勇敢果果 · 发表于 2011-3-16 21:09

这个软件我怎么下不了？总是下载失败。谁能帮我解决一下？谢谢了！

speed_long · 发表于 2011-3-16 22:30

回复勇敢果果的帖子

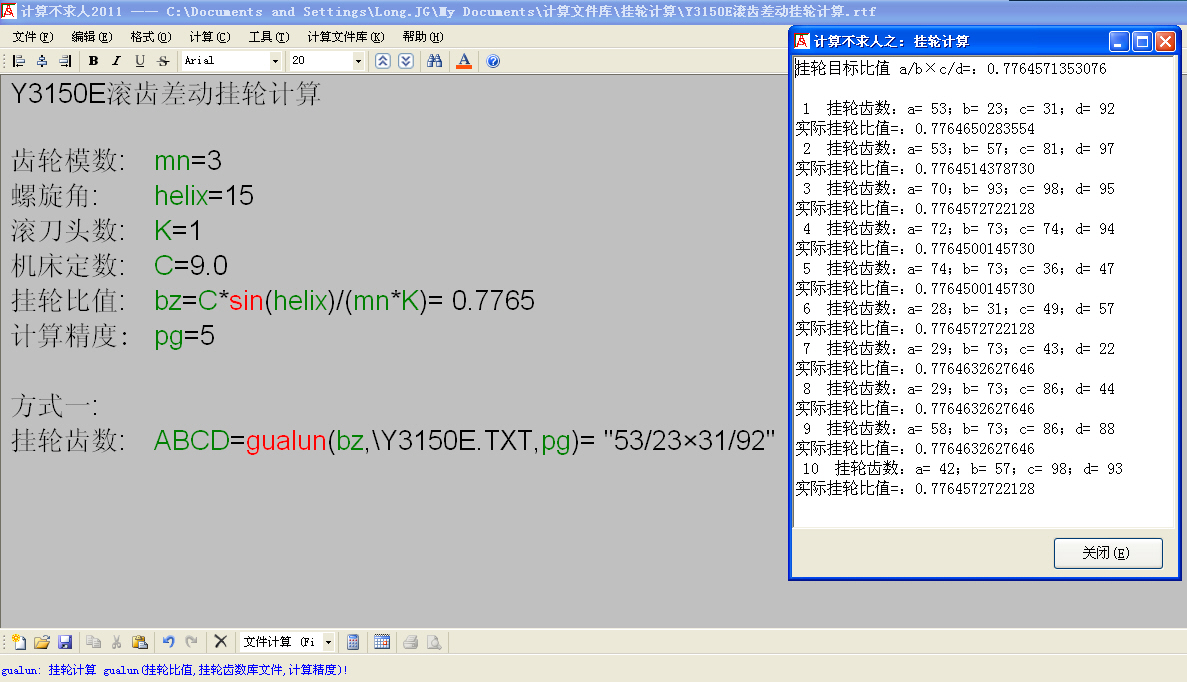

现在,用"计算不求人"软件,可以很容易的自己解决挂轮计算的问题,
如上图示例.

勇敢果果 · 发表于 2011-3-17 22:29

我下载了“计算不求人”但不会用，里面没有差动挂轮的计算。能帮我解答一下吗？

speed_long · 发表于 2011-3-18 21:01

回复勇敢果果的帖子

你好!
以下是一个"计算不求人"软件关于挂轮计算文件的示例,复制到软件里面即可使用,也可以修改后使用.

Y3150E滚齿差动挂轮计算
齿轮模数: mn=3
螺旋角: helix=15
滚刀头数: K=1
机床定数: C=9.0
挂轮比值: bz=C*sin(helix)/(mn*K)= 0.7765
计算精度: pg=5
方式一:
挂轮齿数: ABCD=gualun(bz,\Y3150E.TXT,pg)
方式二:
挂轮齿数: ABCD=gualun(bz,30 to 100+10,pg)= "31/46×106/92"

15274639 · 发表于 2011-3-22 21:43

回复 zzl1986 的帖子

我这有一个是免费版的。你试试。

创佳挂轮计算系统.rar (370.22 KB, 下载次数: 35)

15274639 · 发表于 2011-3-22 22:15

回复 zzl1986 的帖子

试试我这个。简单易用。只是因为是免费版，所以功能有所限制。

创佳挂轮计算系统.rar (370.22 KB, 下载次数: 20)
文件不大，可以直接“目标另存为…………”下载软件下的可能会出错
