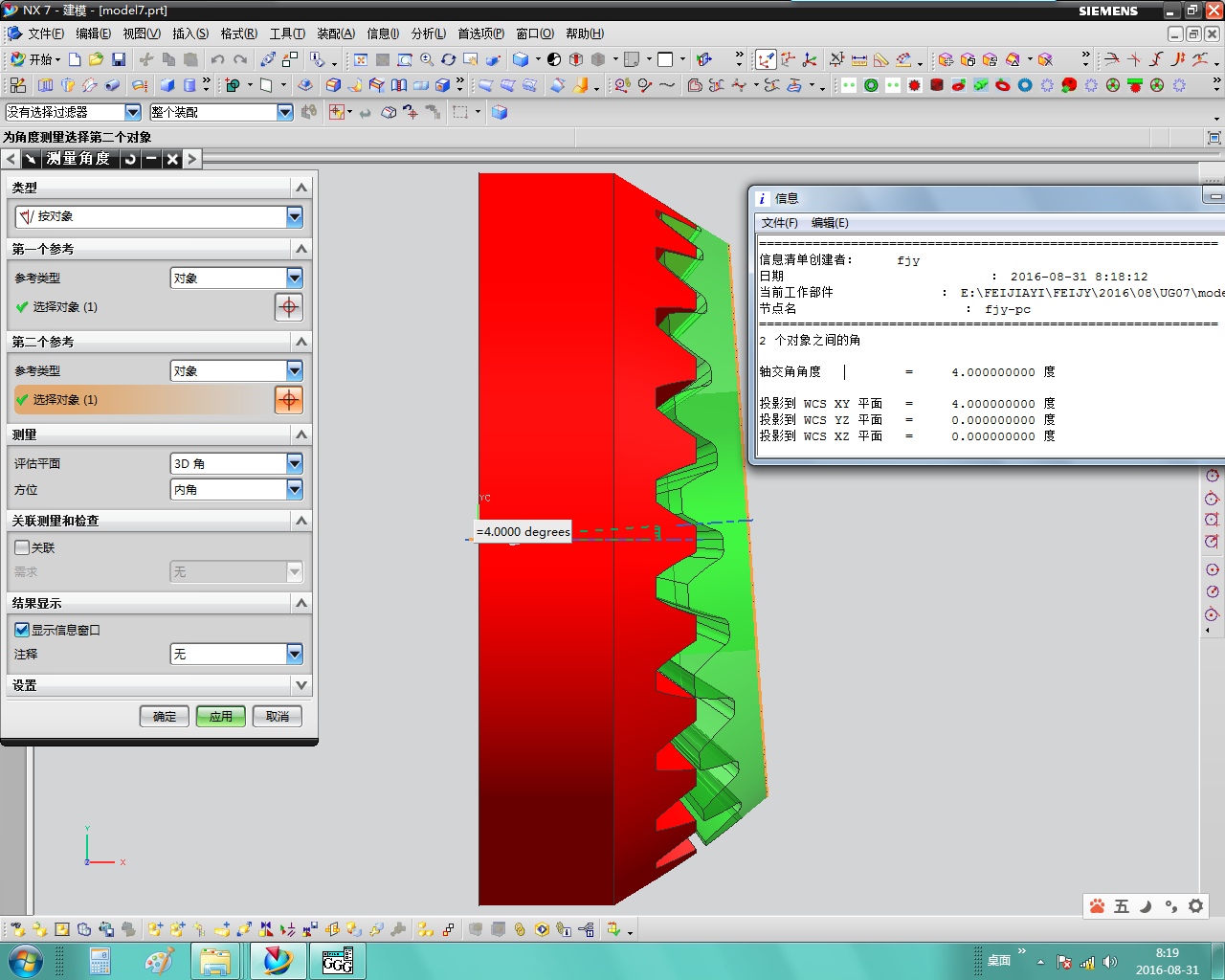

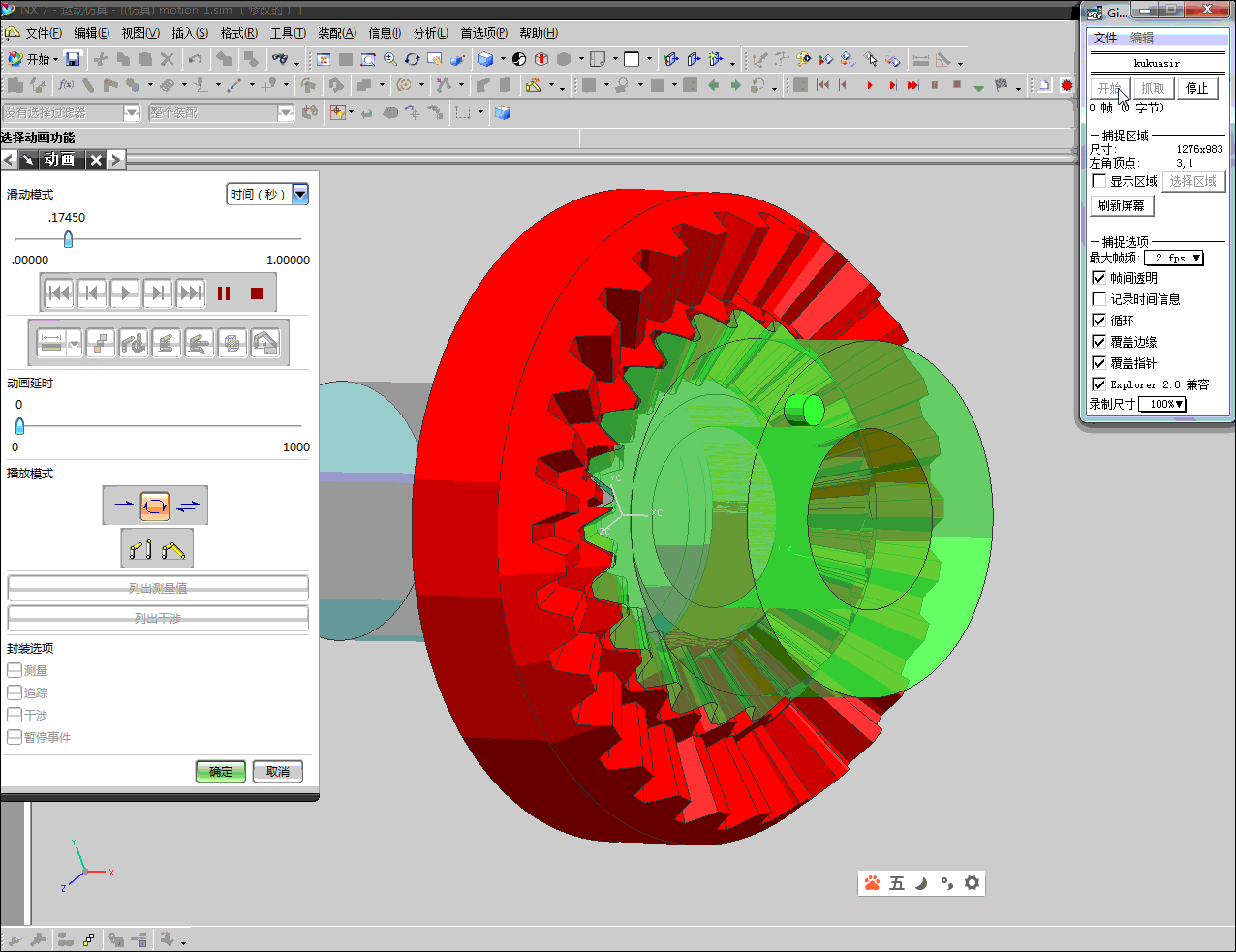

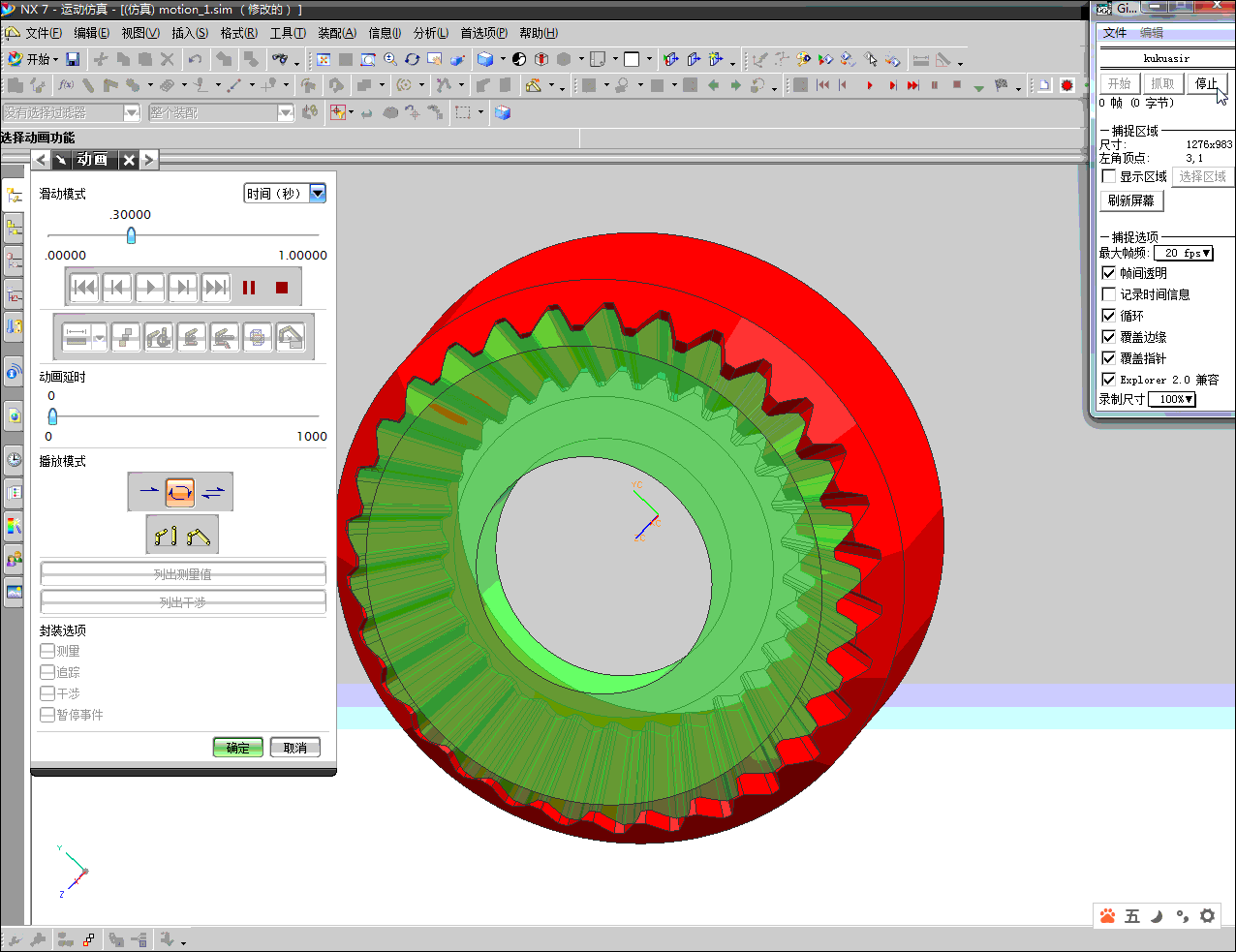

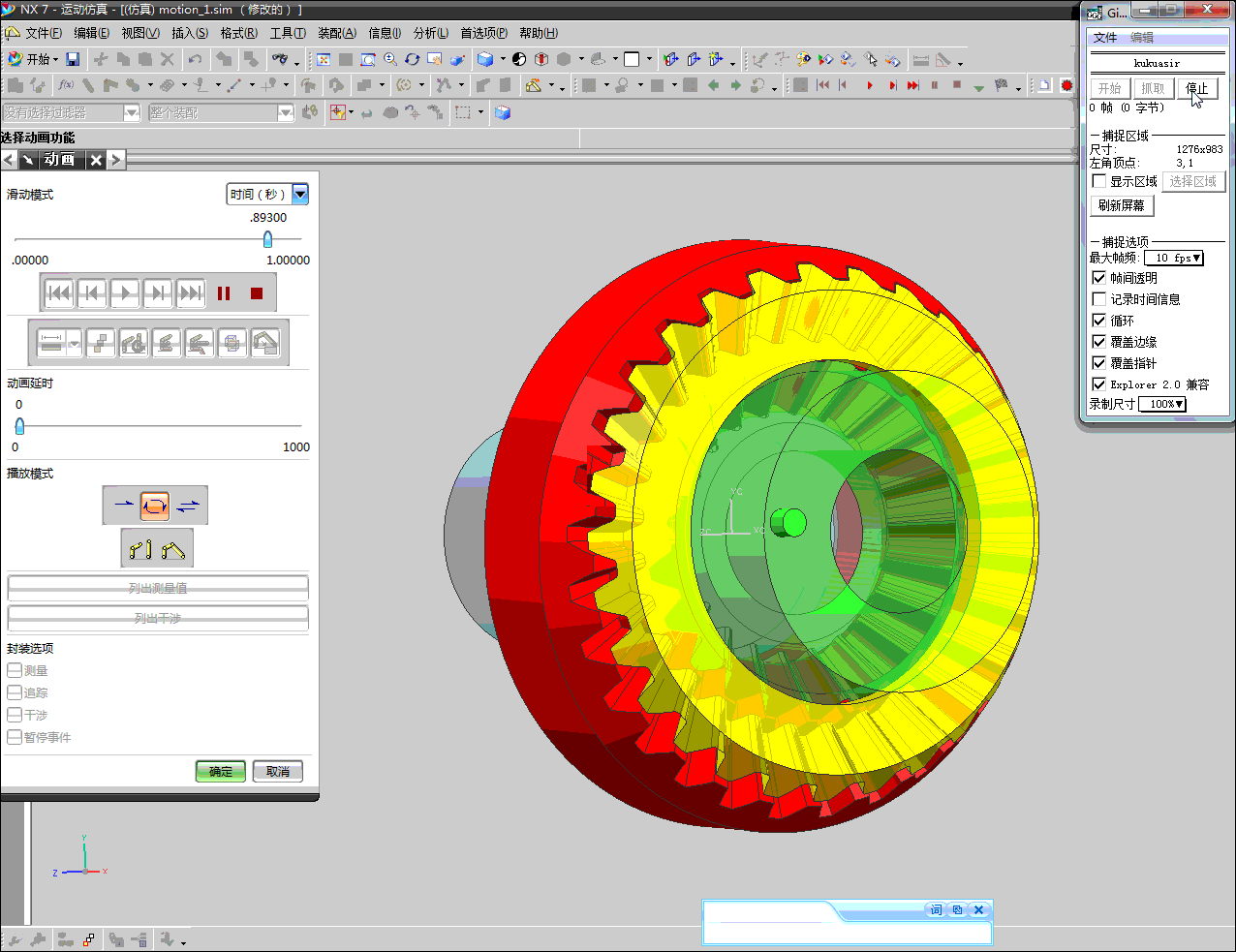

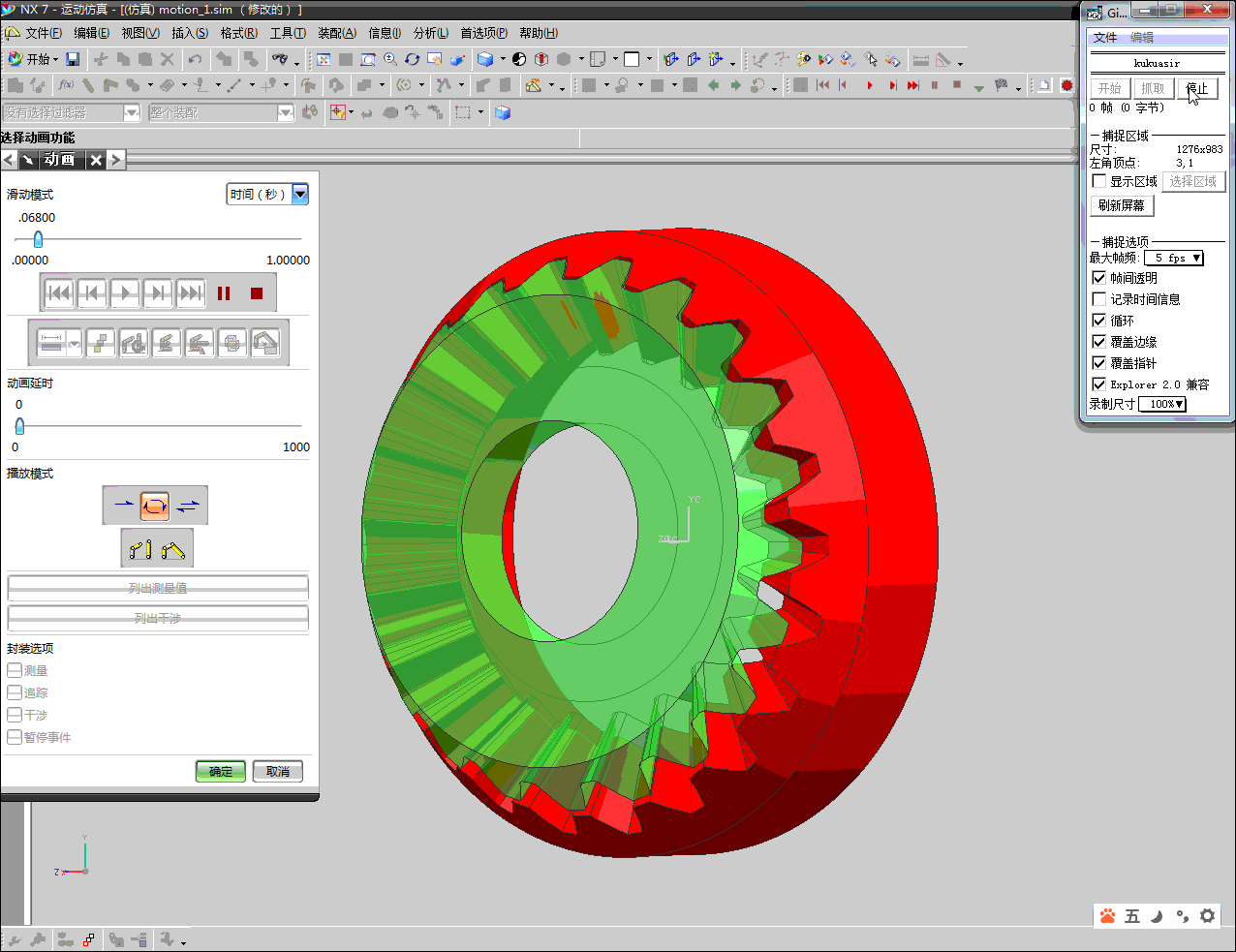

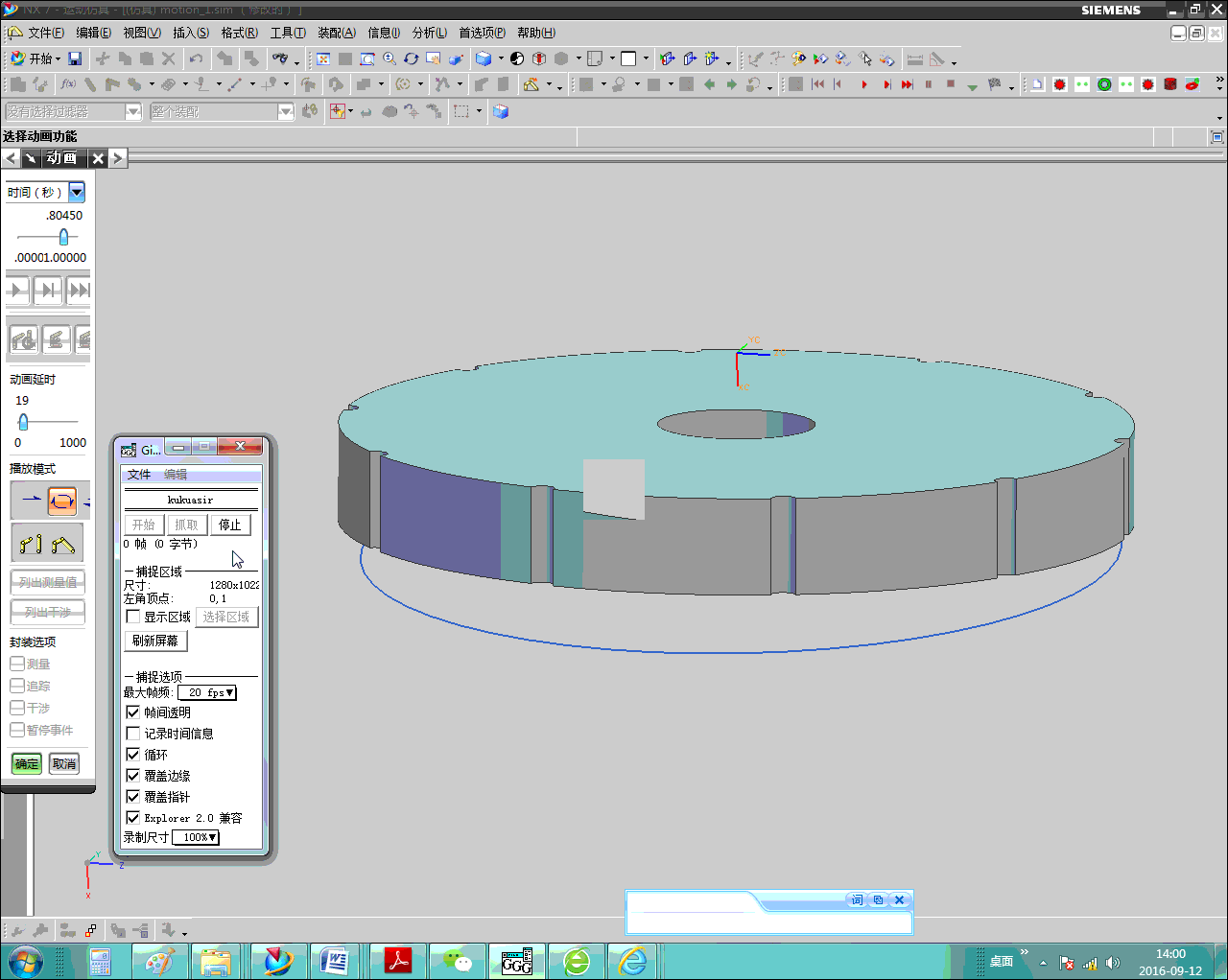

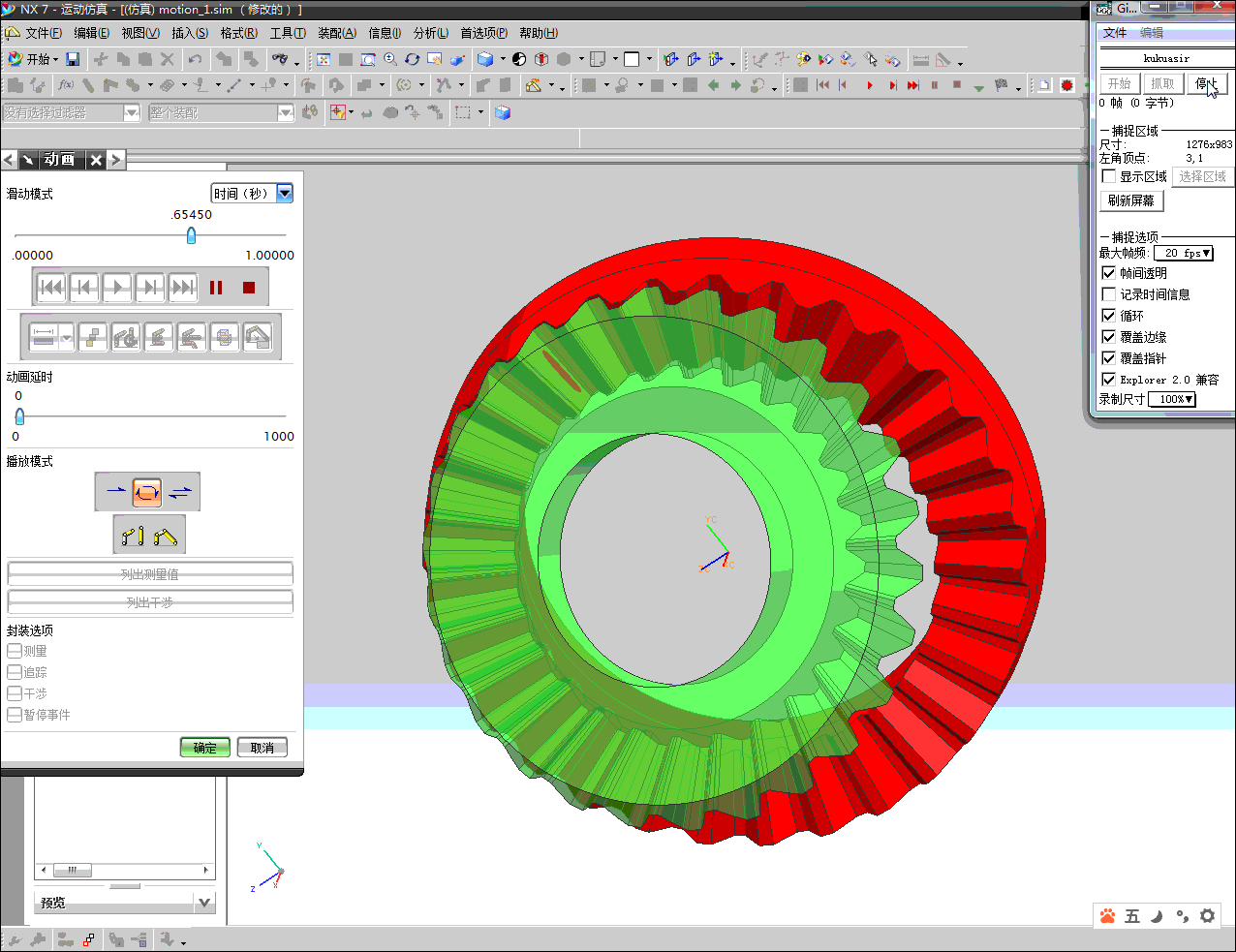

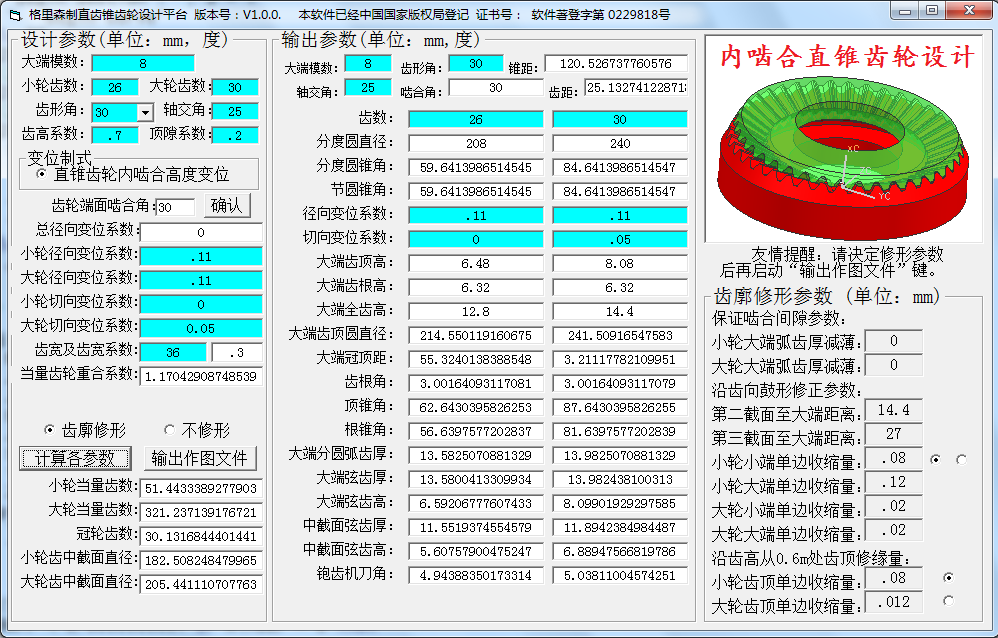

举个例子吧,29齿与30齿进行内啮合,在圆柱齿轮设计中,这是一组齿数略少,齿数差仅为1,在设计时,对啮合角的确定相当困难,而用锥齿轮设计,这些问题就比较容易了,如果设计29齿与30齿,轴交角为2.5度的内锥齿轮啮合,有如下的参数:
当量齿数: Z当1= 45.9933447841621 Z当2= 50.3296671071717
分度锥角:X1= 50.9110590080206 X2= 53.4110590080206 节圆锥角:δ1= 50.9110590080205 δ2= 53.4110590080206 因其有锥角,故当量齿轮的齿数差相对就比较大,如果用四齿差再去设计46齿与50齿内啮合的圆柱齿轮,是不是会容易得多呢?
第二个问题,加工机床,到目前为止,所有的内封闭面几乎都不能通过机械切削的方法,去除金属后得到实体,内直齿锥齿轮当然是内封闭曲面,也是不能使用机械加工法去生产的,唯一的办法就是成型法,或者称为近精成型技术,直接建立精确模型,用精锻,精铸,冷挤,粉未冶金,注塑等先进工艺来实现大批量生产,单件生产只能通过多轴精雕机用点切削的方法解决。
谢谢提问,谢谢关注,欢迎探讨。
|
