求大神帮忙验算下渐开线蜗杆的M值

koko3344

参数全在这里了，自己算了下和图纸上的值对不上

zbq2334

法向齿厚sn要求是多少？齿厚与三针值是一一对应的，图纸上的三针值一定对应一个齿厚，而这个齿厚不一定标准
sn与M的换算才有核对意义

hyfjy

你算的值是多大，二次计算的一比较就知道了，估计图纸中的尺寸也有问题。
一般渐开线蜗杆给出的是法向模数，本题分度圆螺纹升角为24.5166666666667度， 法向模数为2.95698195976665在法向压力角为14.5的情况下，用二针测量（三针测量仅用于奇数齿蜗杆）在无齿厚减薄时，测量的公称尺寸应该大于37mm，
端面分度圆直径:28.5039210213758
端面基圆直径: 24.1904128657921
蜗杆轴向导程: 40.8407044966673

hyfjy

计算齿轮齿厚其余参数值。

本次计算齿轮量柱或者量球尺寸。

测量量球直径:  5.5

跨球距公称值: 37.5454487129943

齿轮轴向导程: 40.8407044966673

中心线长度值: 16.0227243564971

齿轮轴向移动: 12

齿轮旋转角度: 105.77682371646 度

奇数齿偏转角: 0 度
先用球去测量：最大距离就是跨球距


然后就是直接做测量棒的模型了。

hyfjy

对于渐开线蜗杆，一般应该给出是法向模数和法向压力角，本例计算是从轴向算成法向的模数，默认楼主提供的是法向压力角，实际上也有可能提供的是轴向压力角。补充说明一下。

koko3344

hyfjy 发表于 2016-7-16 15:41
对于渐开线蜗杆，一般应该给出是法向模数和法向压力角，本例计算是从轴向算成法向的模数，默认楼主提供的是 ...

博士！图纸上的三针值（36.6），您看是不是可能在齿厚减薄的情况下得到的值？

hyfjy

koko3344 发表于 2016-7-16 17:01
博士！图纸上的三针值（36.6），您看是不是可能在齿厚减薄的情况下得到的值？

BANG.zip (737.44 KB, 下载次数: 2)

2016-7-17 15:42 上传

点击文件名下载附件

QIUO.zip (736.17 KB, 下载次数: 1)

2016-7-17 15:42 上传

点击文件名下载附件

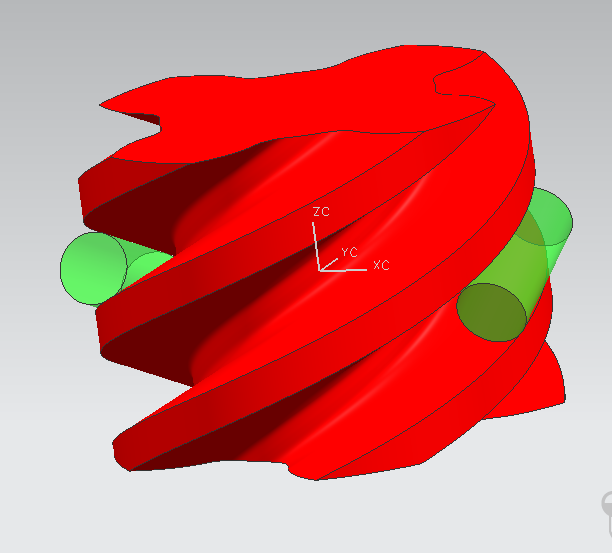

以上是渐开线蜗杆的精密模型及测量球与测量棒的装配模型，球与棒的直径可以测量，跨球距也可以测量，齿轮的齿厚（端面分度圆弦齿厚和法向分度圆弦齿厚）也可以测量。 下载后解压用UG打开就可以进行了。

hyfjy

轴向齿厚的公称值为5.1050880620834，
当齿厚减薄量为0.32643272时，
也就是轴向分度圆齿厚为4.7786553420834时，
用5.5直径的量针测量 ，
跨棒距应为36.6000000145513

hyfjy

渐开线蜗杆基本参数
    法向模数： 2.95698195976665
    蜗杆齿数： 4
  法向压力角： 14.5
分圆螺纹升角： 24.5166666666667
  分度圆直径： 28.5039210213758
  齿厚减薄量： .32643272491466
  齿顶高系数： 1
    顶隙系数： .25
    轴向模数： 3.25
  轴向压力角： 15.867531989043
    端面模数： 7.12598025534398
  端面压力角： 31.9327326076915
    基圆直径： 24.1904128657921
    轴向齿距： 10.2101761241668
    轴向齿厚： 4.77865533716874
    轴向导程： 40.8407044966672

计算参数值     内蜗杆              外蜗杆
    蜗杆大径： 35.896            34.418
    蜗杆小径： 22.59            21.111
    量球直径： 4.88                        5.5
  量球测量值： 23.2351343333415  36.6
  量球中心距： 28.1151343333415  31.1
量球中心距半： 14.0575671666707  15.55

zbq2334

当M=36.6  dp=5.5  mx3.25时
如果已知数据是法向压力角alpha_n=20°        则法向齿厚sn=4.431142
如果已知数据是轴向压力角alpha_x=20°        则法向齿厚sn=4.409755
标准sn=4.644815，故你的sn是减小了的，蜗轮的sn相应加大，这是设计中常用的方式。
