传递扭矩为4000Nm 42crmo材料的蜗杆需要多大直径。

yhdcx · 发表于 2016-7-9 14:27

您需要登录才可以下载或查看，没有账号？注册

x

传递扭矩为4000Nm 42crmo材料的蜗杆需要多大直径。怎么换算啊？公式是？

yhdcx · 发表于 2016-7-12 14:48

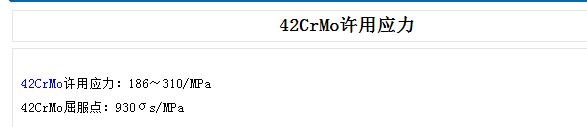

以下是学生，我在网上以及《机械设计实用手册》上所查资料。求的结果相差很大。求指点一二。

登录/注册后可看大图

按书上公式算其蜗杆直径在71.37——82.988mm

登录/注册后可看大图

下载附件 [url=]保存到相册[/url]

[color=rgb(153, 153, 153) !important]3 小时前上传

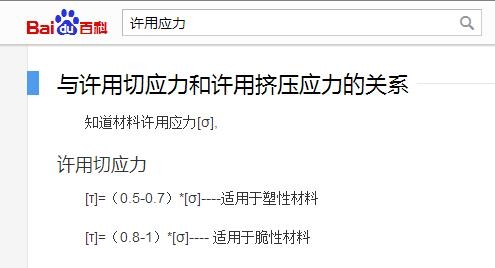

采取书上公式取系数0.5计算其解得蜗杆直径在50.53-59.91mm

问那个对啊···

yhdcx · 发表于 2016-7-14 09:32

咋没有人回答呢？

submariner · 发表于 2016-8-21 13:44

本帖最后由 submariner 于 2016-8-22 08:34 编辑

蜗杆大径大约100左右吧，中心距一般不小于225,蜗轮是薄弱环节，蜗轮材料影响更明显
