NW型(2Z-X(B))行星减速

zhanglianbin · 发表于 2016-6-23 17:29

您需要登录才可以下载或查看，没有账号？注册

x

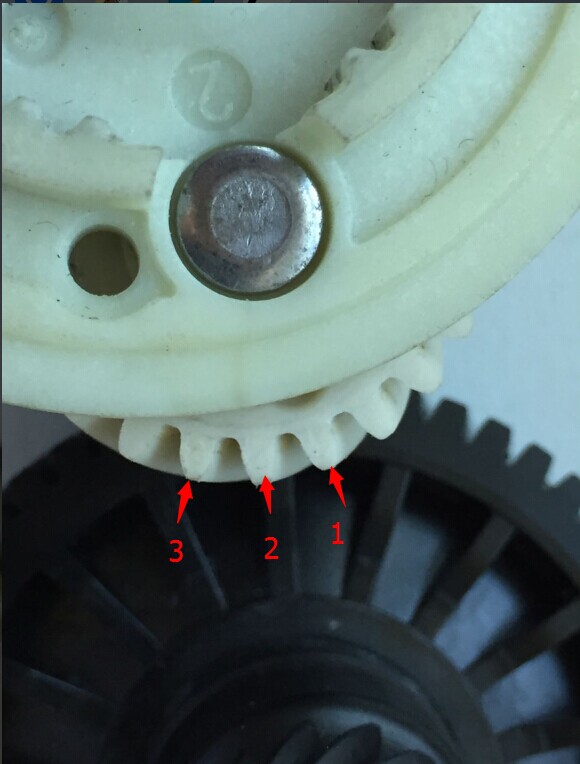

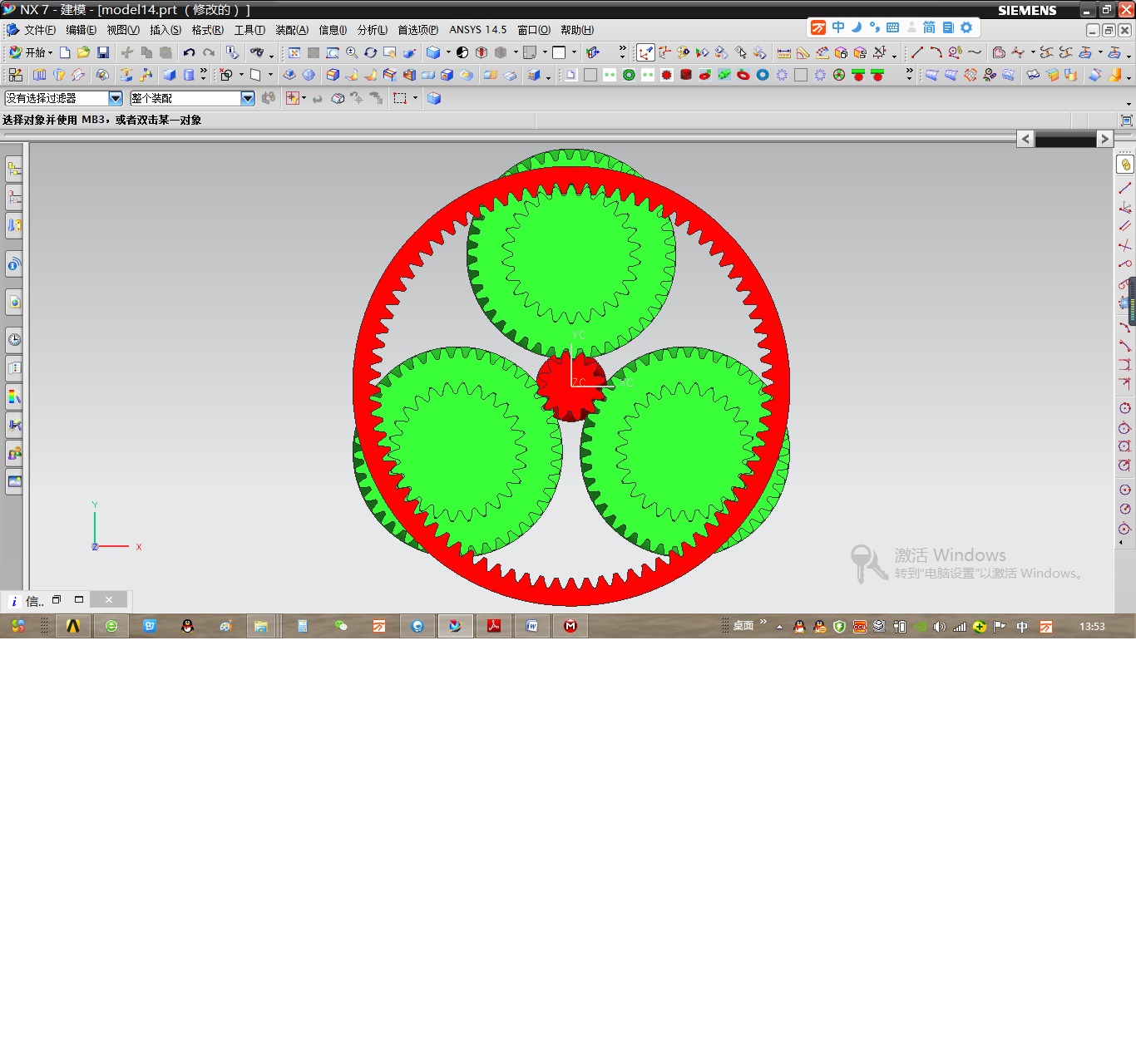

求版主帮忙，为什么太阳齿斜齿和行星斜齿要再齿顶上标注123的数字？有什么作用吗？我初步认为是对齿装配用的，因为我们现在开模的产品在某个位置上四个行星齿对位上才能保证正常运行(这个情况在内齿圈也装进去的情况下)，还真的不能随便装，容易卡齿，旋转起来很吃力，这个真不理解，一直想不通，如图所示产品！

hyfjy · 发表于 2016-6-24 09:18

NW型行星结构近似于二套NGW 型行星机构，而要完成一个共同的作用，必须考虑各齿轮在装配后行星轮本身旋转所需要的自转角，对于双联齿轮，更是需要把二个齿轮互相之间的关系全部弄清以方便装配后，保证系统可以正常运行，于是设计人员从原始齿位，定义了各齿在初始位置时应该保证的互相关系，为方便，就标上了数字。

ybg · 发表于 2016-6-24 10:31

双联齿轮需要对齿，不能随便装配

hyfjy · 发表于 2016-6-25 13:54

二个行星齿轮重叠在一起，因其齿数不等，故在装配时得注意相互之间的关系，装错了一般无法正常转动，


zyh007zyh · 发表于 2016-12-29 21:59

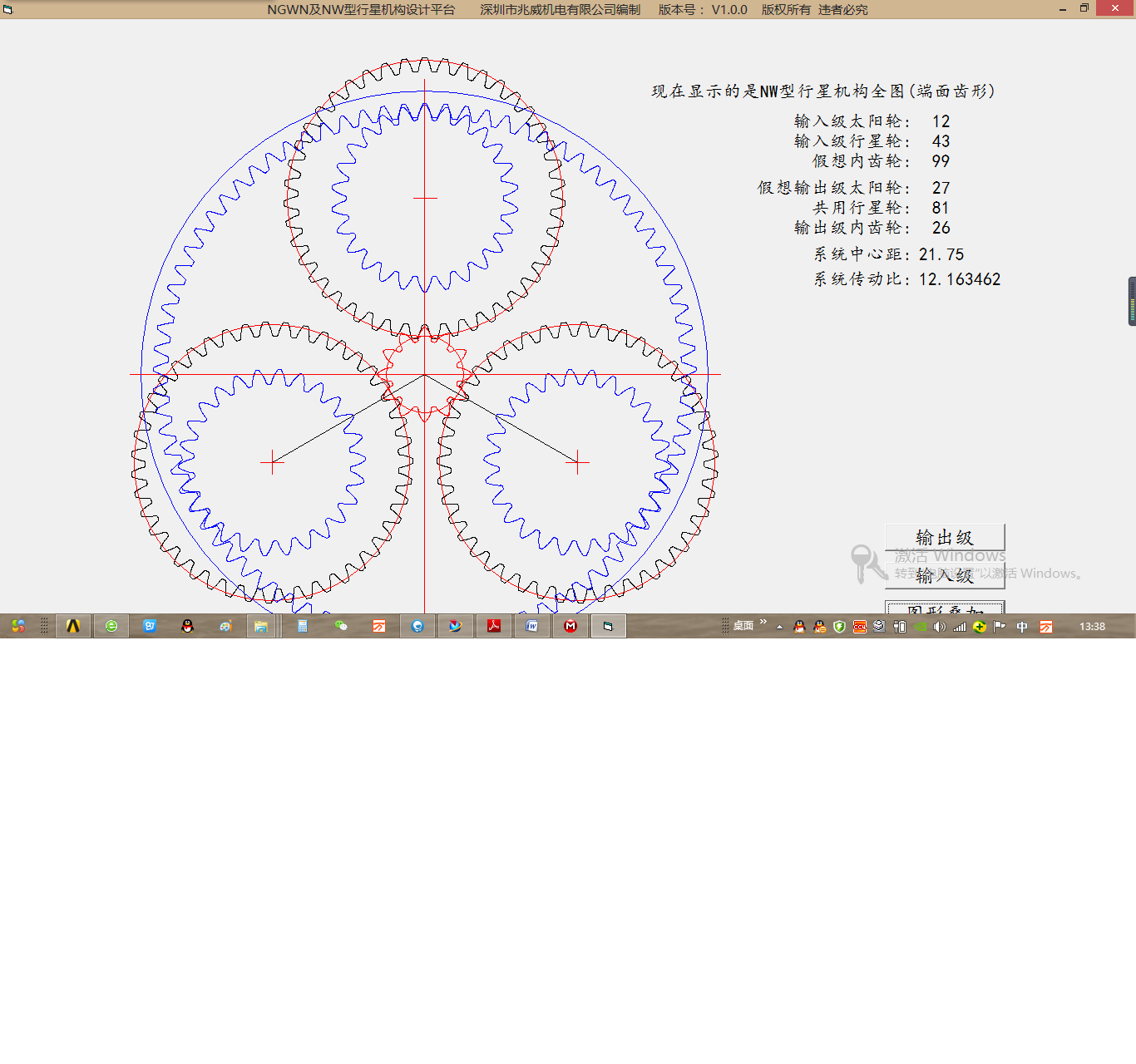

请将各个齿数，太阳轮，双联齿轮和内齿轮的齿数放上来才能知道的呀。。

有的要对齿标识，有的不用的。。。。

zengxiaodong · 发表于 2021-7-15 10:13

你这个是斜齿，稍加改进就很好办了，只需要调整行星轴的轴向位置

本论坛搜索“轴向自由度”

sanweisk · 发表于 2023-10-2 23:43

学习学习，不错赞

951159188 · 发表于 2023-10-5 17:02

zengxiaodong 发表于 2021-7-15 10:13
你这个是斜齿，稍加改进就很好办了，只需要调整行星轴的轴向位置

技术人员最大的快乐就是自己的设计或者想法得到认可
