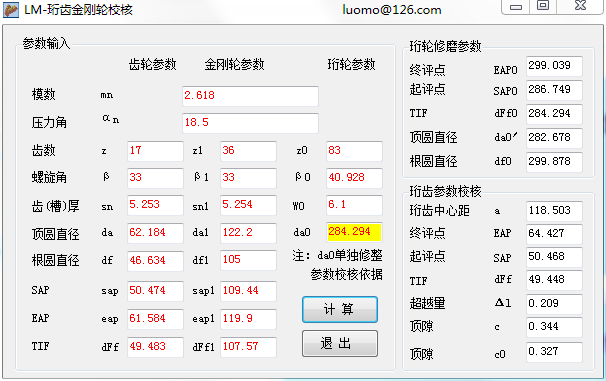

LM系列之珩齿校核计算

luomo226 · 发表于 2016-6-3 19:38

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

立贴督促自己，看多久能做好……
首先我知道这样做程序是不对的，因为珩齿涉及的东西要比剃齿多：
1、齿轮要求—珩轮要求—金刚轮要求金刚轮设计
2、金刚轮要求—珩轮尺寸—齿轮尺寸金刚轮校核
3、珩轮寿命较长（变位系数变化空间较大），所以新珩轮旧珩轮两个变为系数极限都要校核；

现在的问题是：
1、界面如何处理？校核还是设计？
2、金刚轮对齿轮的齿形的超越量如何设计？因为涉及到不同变为系数啮合长度不一样（珩轮的点、金刚轮的点、齿轮的点）；
3、没有完整的参数，老外的图纸都留一个参数不给的，坑啊……
有兴趣的朋友可以一起讨论……

补充内容 (2016-7-11 08:41):
结题，休息一周……

fantaosheng · 发表于 2016-6-3 21:03

顶……………………！

fantaosheng · 发表于 2016-6-3 21:07

设计加校核，我认为全面点

luomo226 · 发表于 2016-6-3 21:34

fantaosheng 发表于 2016-6-3 21:07
设计加校核，我认为全面点

来点实际的，该上图纸的赶紧上图纸……

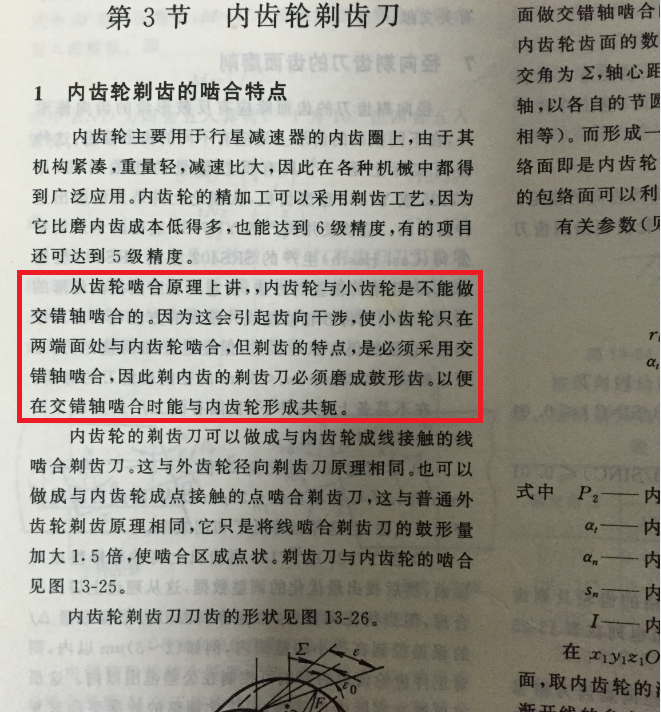

刀疤五 · 发表于 2016-6-4 00:02

luomo226 · 发表于 2016-6-4 05:27

刀疤五发表于 2016-6-4 00:02

假定：
1、如果不干涉，可以直接计算；
2、如果干涉，在金钢轮打磨砂轮时，干涉部分会被磨掉，进而在珩齿时不会干涉，误差在可接受范围内，珩轮只起一个中间过渡作用，与剃齿不完全相同，剃齿完全是硬碰碰；
实际：
活生生的工艺，而且大小鼓形，各种要求的产品已经全部实现了；
综上所述，我觉得还是可以试一下的。

luomo226 · 发表于 2016-6-4 05:29

刀疤五发表于 2016-6-4 00:02

另外，求个此书书名？

刀疤五 · 发表于 2016-6-4 10:59

luomo226 发表于 2016-6-4 05:29
另外，求个此书书名？

【刀具设计手册】袁哲俊刘华明 1999年


luomo226 · 发表于 2016-6-4 21:44

今天打了一天球，工作无进展。
不过羽毛球破纪录了，团体赛连续四年冲击，终于进集团前8了……

luomo226 · 发表于 2016-7-11 05:59

overoveroveroveroverover……
