行星齿轮传动滑动率能小于3吗？

吴雨阳 · 发表于 2016-5-24 15:27

您需要登录才可以下载或查看，没有账号？注册

x

我设计了一款NGW行星齿轮传动，发现低速级
行星轮与内齿轮之间的滑动率达到了惊人的20，
请教各位高手这设计行不？

zminzhu · 发表于 2016-6-11 17:06

可以通过微量调整变位系数改变

luomo226 · 发表于 2016-6-11 20:50

会不会是算错了，20也忒大了点吧，2的话马马虎虎可接受……

马瑞ME · 发表于 2016-6-20 18:35

1.5都闲高，你20快去核对参数

吴雨阳 · 发表于 2016-7-13 15:15

内齿轮和行星齿轮都是POM的，设计时有轻微的根切。我不知道是不是根切导致的

linsir102 · 发表于 2016-7-14 16:05

20的话，肯定是不科学的，重新更改中心距和变位系数！

charlie_hsl · 发表于 2016-7-15 01:09

外齿啮合时，1.5的滑动率是比较低了，2以内可以接受，3以内需要权衡各种因素

linsir102 · 发表于 2016-7-15 08:05

楼主用的是哪个软件啊！为什么会出现20的滑动率！

吴雨阳 · 发表于 2016-7-26 15:03

我用的是KISSSOFT

吴雨阳 · 发表于 2016-7-26 15:09

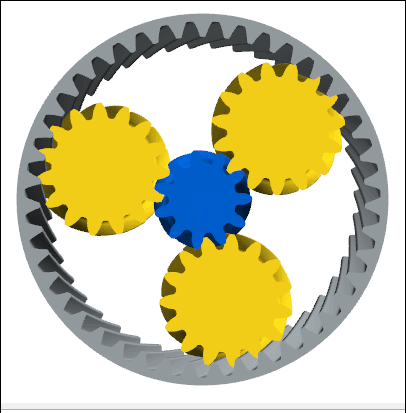

这是设计的3D图
