关于插滚齿轮的加工原理

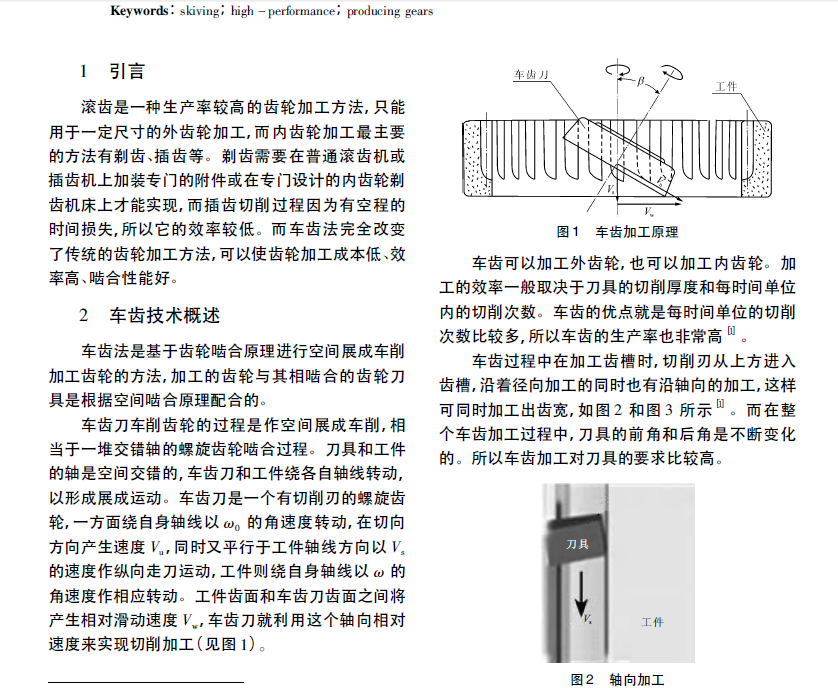

xuefengtang · 发表于 2016-7-19 07:40

杨大侠 · 发表于 2016-7-19 17:32

是滚插一体机吗？请楼主帖出该机床的实物图片来。

hyfjy · 发表于 2016-7-21 18:33

xuefengtang 发表于 2016-7-19 07:40

刀具沿齿面有许多类似剃齿刀的刃，增加了切削刃，故效率会提高，与“滚齿”已经没有任何关系了，与插齿，也仅是刀具的总体外型稍像一把插齿刀而已，也没有关系了，是一种新型的切削加工方法。

jdld · 发表于 2016-7-21 20:34

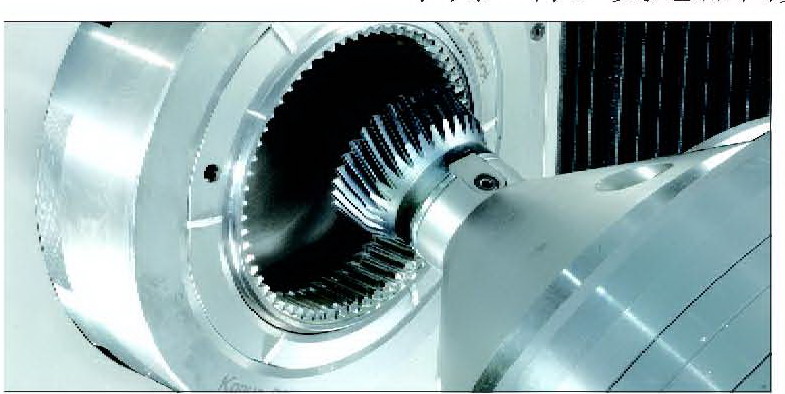

skiving，Skiving machine车齿机

hyfjy · 发表于 2016-7-22 07:47

有谁知道是自由啮合还是强制啮合？类似是在没有齿的情况下，利用空间螺旋齿轮交错轴啮合原理，要么二件都是斜齿轮，要么工件是直齿，刀具是斜齿轮，在互相啮合的过程中，依靠刀具齿轮沿齿面上的各处刀刃进行切削的，所以如果是自由啮合，精度就不会十分可靠，如果是强制啮合，还有些可能，尤其是对于内直齿齿轮，在在这之前，除了插齿，就是拉齿了，如果有了这种刀具，可能会明显地提高效率，但刀具的价格绝对便宜不了，故这种机床及所生产的产品，价格也会不菲的，且计算相当复杂，如果不需要退刀槽就可以加工不通的内齿轮，就是比较独特的加工方法了，不通齿内齿轮，在没有退刀槽的情况下，以前是只有成型法可以完成，现在多了一种。至于名称，叫车齿貌似与中国机械工人心中的“车削‘概念还有一定的差距，这个专用的学术名称，要看国际标准化委员会如何去定名的。这个“车”，在机械切削上用切除的含义，也有成型的意思，在澳洲时，许多去工作的华人知道，很多人把各种工厂的工作都称为“车”的，车衣服，就是服装制造厂，用习惯了，也未尝不可。

xuefengtang · 发表于 2016-7-22 08:19

中文名称是剐齿。这个当然是需要强制啮合的；效率不如拉内齿。刀具价格不算贵，就像插齿刀。

deathen · 发表于 2016-7-22 08:55

目前见过的刮齿刀类型有两种，一种是直齿的，一种是斜齿的，汉江工具在做这种刀

battydi · 发表于 2016-12-5 22:02

谢谢啦, 我们厂里是维拉的加工外齿

wanwusangzhi · 发表于 2016-12-19 11:38

听过，但是没见过实物

oyd121212 · 发表于 2016-12-19 15:57

是不是车齿机啊
