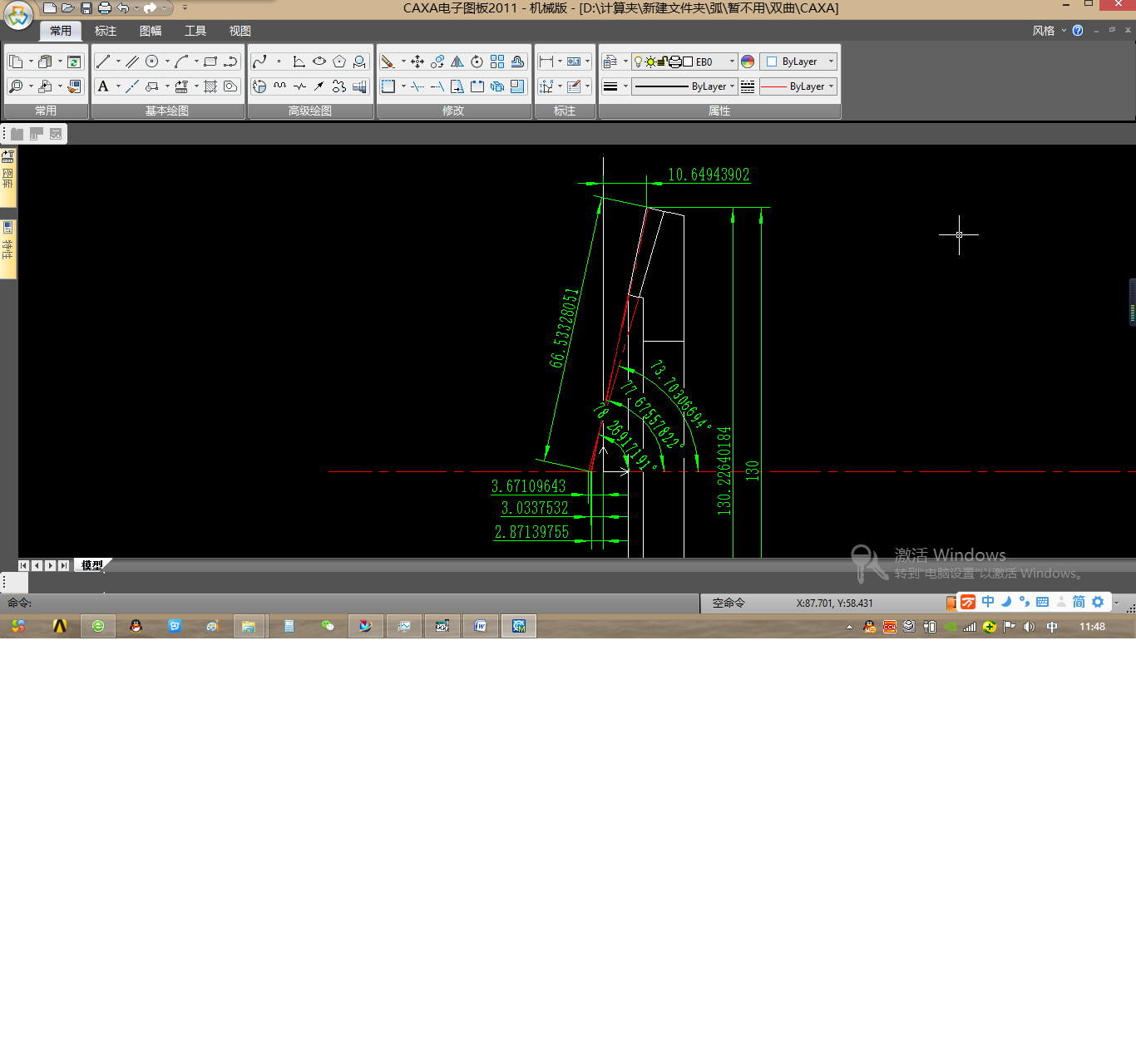

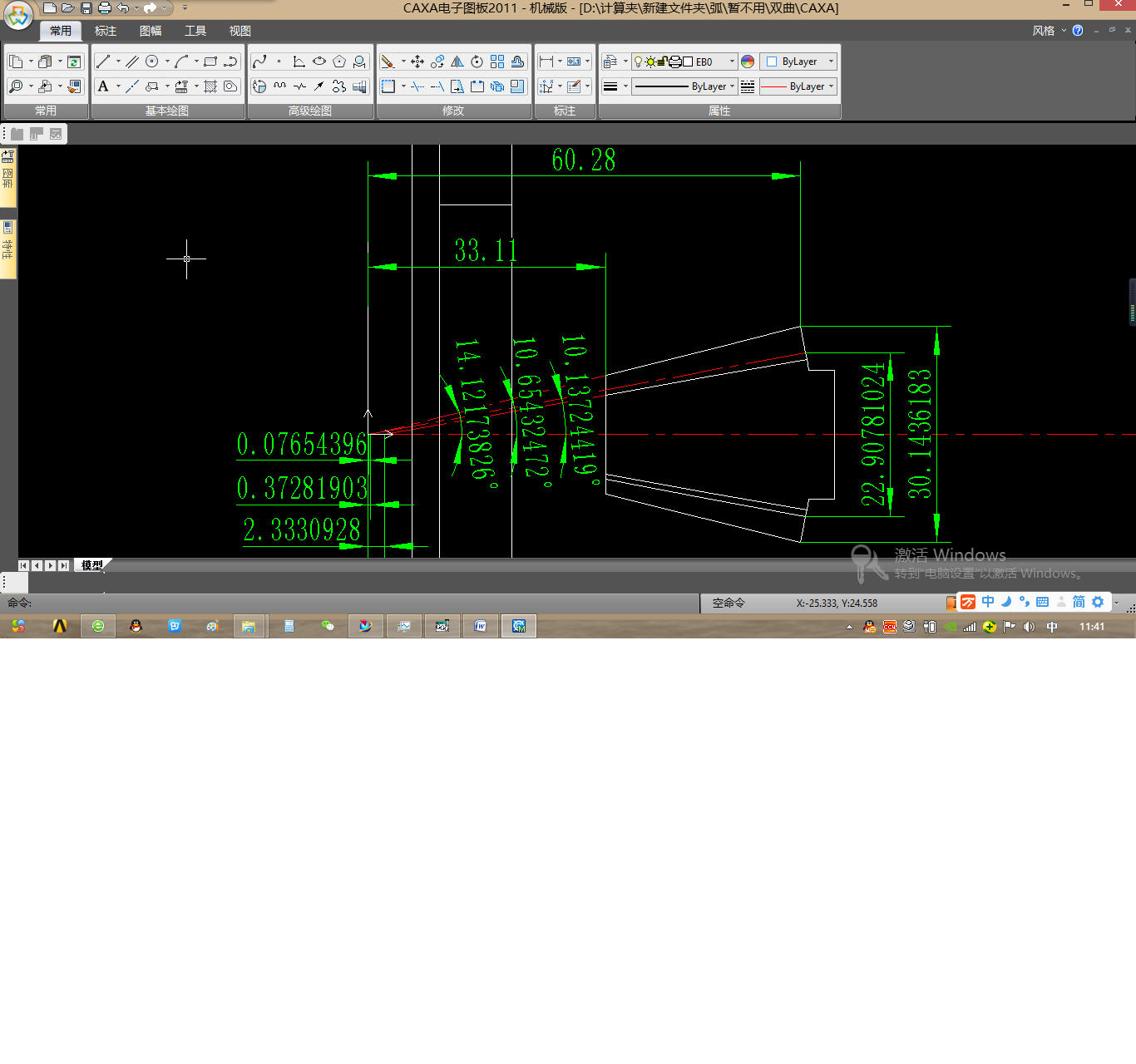

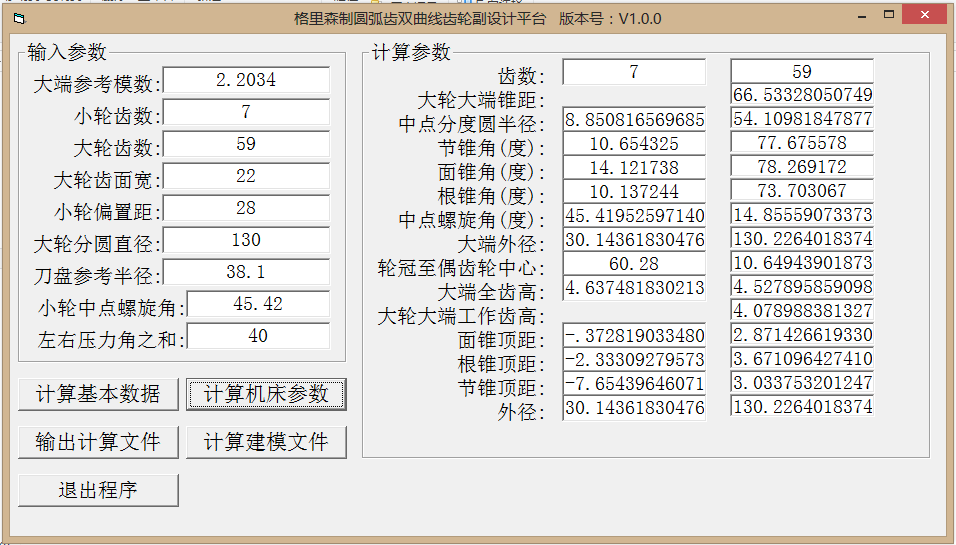

计算参数: 大轮中点分度圆半径: 54.1098184787767 小轮中点分度圆半径:8.85081656968576 大轮节角: 77.675578 小轮节角: 10.654325 大轮螺旋角: 14.855591 小轮计算螺旋角: 45.419526 大轮节锥顶到小轮中心线的距离: 3.03375320124734 大轮在节锥面上的平均锥距: 55.3862112470492 大轮在节锥面上的外锥距: 66.5332805074971 大轮在平均锥距处的工作齿高: 3.1912598221737 齿两面压力角的总和: 45 双重收缩齿齿根角之和: 4.566105 大轮齿顶高系数: .13 大轮在平均锥距上的齿顶高: .414863776882582 大轮在平均锥距上的齿根高: 3.22530352306284 大轮齿顶角: .593593638173158 大轮齿根角: 3.97251127085113 大轮在外锥距上的齿顶高: .530347170019056 大轮在外锥距上的齿根高: 3.99754868907968 齿顶间隙: .448907477771713 大轮在外锥距上的全齿高: 4.52789585909874 大轮在外锥距上的工作齿高: 4.07898838132703 大轮面角: 78.269172 大轮根角: 73.703067 大轮外径: 130.22640183743 大轮轮冠到小轮中心线的距离: 10.6494390187384 大轮面锥顶到小轮中心线的距离: 2.87142661933027 大轮根锥顶到小轮中心线的距离: 3.67109642741015 小轮面角: 14.121738 小轮面锥顶到大轮中心线的距离:-.372819033480197 小轮轮冠到大轮中心线的距离: 60.28 小轮前轮冠到大轮中心线的距离: 33.11 小轮外径: 30.143618304761 小轮根锥顶到大轮中心线的距离:-2.333092795739 小轮根角: 10.137244 最小齿侧间隙: .05 最大齿侧间隙: .1 大轮内锥距: 44.5332805074971 小轮节锥顶到大轮中心线的距离:-7.65439646071826E-02
|
发表于 2016-3-21 14:47
发表于 2016-3-23 11:20
发表于 2016-3-27 11:34
楼主
