剃齿齿形齿向求教

lygoo · 发表于 2016-1-20 09:33

您需要登录才可以下载或查看，没有账号？注册

x

总长500的齿轮轴，加工部位位于中间，已经加中心托架，滚齿齿形一致性误差0.02以内，剃后越来越大，请大侠指导从哪方面入手解决

杨大侠 · 发表于 2016-1-20 22:32

滚齿时径向跳动超差过大造成！

wangqingbin · 发表于 2016-1-21 07:07

是的，滚齿Fr不能超，提高半级，为下工序做精度储备。

Eaton · 发表于 2016-1-21 09:29

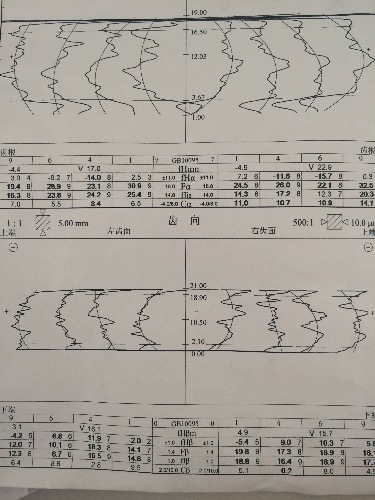

有滚齿的检测报告吗？
影响剃齿齿形的变动量的因素
1.滚齿齿形的本身变动量不好
2.剃刀修磨后质量不好（剃刀修磨等分不好）

15506198942 · 发表于 2016-1-21 10:28

两边不同心

15506198942 · 发表于 2016-1-21 10:28

两边不同心

lygoo · 发表于 2016-1-21 13:01

Eaton 发表于 2016-1-21 09:29
有滚齿的检测报告吗？
影响剃齿齿形的变动量的因素
1.滚齿齿形的本身变动量不好

滚齿用用3150e加工的，齿面粗糙度很差，径向跳动也打不太准确，应该在0.04以内，但剃齿后有好有坏，摸不到规律

杨大侠 · 发表于 2016-1-21 14:41

lygoo 发表于 2016-1-21 13:01
滚齿用用3150e加工的，齿面粗糙度很差，径向跳动也打不太准确，应该在0.04以内，但剃齿后有好有坏，摸不 ...

是采取一顶一夹加工的吗？还是两顶加工的？楼主，工作台上边的夹具是三爪卡盘还是一个带有顶尖的带动器？

lygoo · 发表于 2016-1-21 16:28

杨大侠发表于 2016-1-21 14:41
是采取一顶一夹加工的吗？还是两顶加工的？楼主，工作台上边的夹具是三爪卡盘还是一个带有顶尖的带动器？ ...

一夹一顶，涨套形式

yxp · 发表于 2019-7-23 10:24

我也想了解一下剃齿齿形一致性不好，导致的原因是有哪些？
