大家帮忙看下，这摆线参数有问题吗？

发表于 2015-11-22 09:15 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家帮忙看下，这摆线参数有问题吗？

点评

可以拍得再清晰一点儿。。照片先旋转过来，再上传。。加油！发表于 2016-1-24 20:25

评分

1 查看全部评分

admin

回复

楼主| 发表于 2015-11-23 14:12 | 显示全部楼层

怎么没人回复？

回复

发表于 2015-11-24 09:32 | 显示全部楼层

帮顶，
看不清，呵呵

回复

发表于 2015-11-24 11:23 | 显示全部楼层

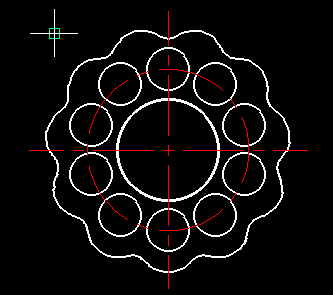

二张图放倒了，这是一套内摆线针轮传动机构，试按图中需要的尺寸计算了主要参数。




摆线轮偏心距  :  5
摆线轮小圆半径: 73
摆线轮大圆半径: 83
摆线轮节圆半径: 60
摆线轮齿数 :  12
针轮齿数    :  11
针轮分布圆半径: 69.5             针轮分布圆直径: 139
针轮(套)半径  : 8.5             针轮(套)直径: 17
针轮节圆半径  : 55
设计啮合间隙  :  0
针轮限制圆直径: 136
短幅系数    : .79136690647482

点评

费工，太感谢了。可能是我给的资料不完整。实际图纸说的跟你给的不一样。图纸意思我基本明白了。这段时间公司有新项目。下次有时间我把自己整理的东西上传下。发表于 2015-11-26 21:42

回复

发表于 2015-11-25 17:00 | 显示全部楼层

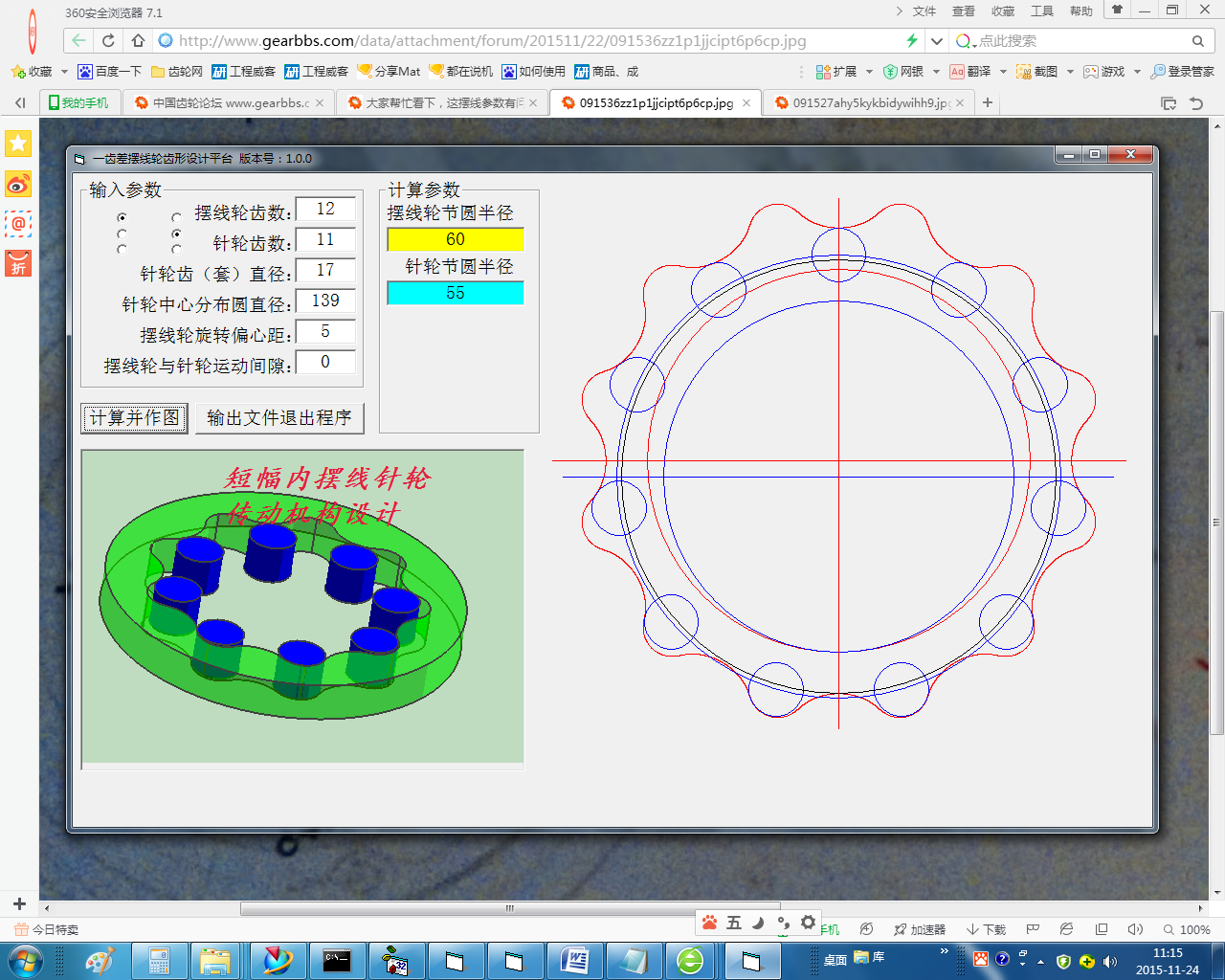

4楼大神，自己编的小程序

回复

楼主| 发表于 2015-11-26 21:44 | 显示全部楼层

现在出的东西有价值的太少了，现在想看点有价值的，多要去看以前的旧书。

回复

发表于 2015-12-28 13:12 | 显示全部楼层

坛子里有高人!!

回复

楼主| 发表于 2015-12-29 20:48 | 显示全部楼层

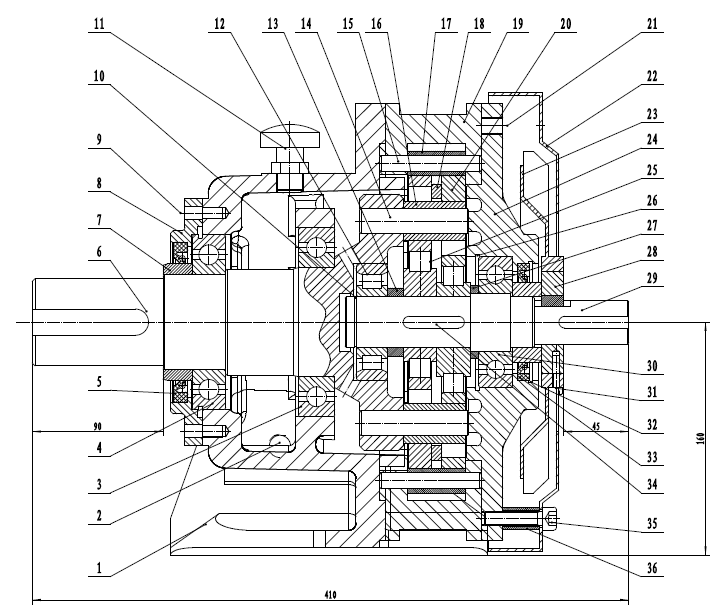

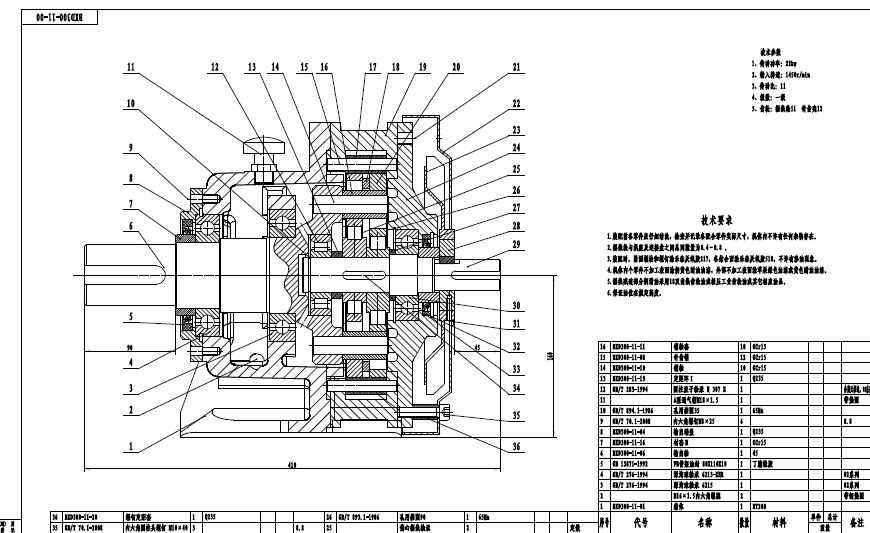

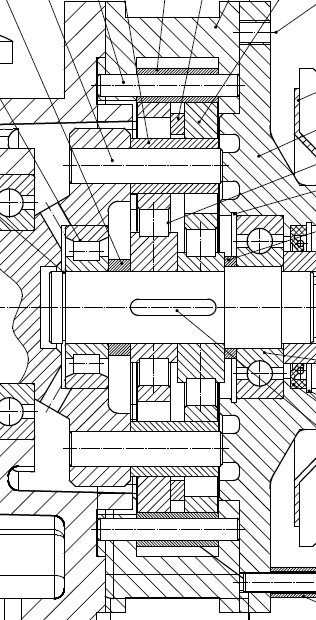

具体参数没有整理，晒下，整理后的装配简图吧。本来想编辑一些简单计算表格的，由于各方面原因中止了。






回复

发表于 2021-2-2 19:11 | 显示全部楼层

谢谢啦
