齿轮断齿，能看出是裂纹还是过载造成的么？

xhueducn · 发表于 2017-1-21 09:26

裂纹好像是从端面齿根延伸出来，加上齿根圆角处被磨削，怀疑是齿根弯曲疲劳强度不足

xjh1986818 · 发表于 2017-2-27 21:46

不是疲劳断裂吧，没有明显的疲劳源和扩展区，应该是偏载引起的断裂。

wado50 · 发表于 2017-3-1 14:55

首先是裂纹其次是疲劳最后是过载！鉴定完毕

jiyaopp · 发表于 2017-6-26 20:32

看裂纹像是脆断，齿轮边界那些看起来光滑的是渗碳层。断口看不出有疲劳裂纹的迹象。

81291961 · 发表于 2017-6-27 21:40

赞成楼上的意见，它齿完好正常，就一齿断裂，最大可能性就是细小裂纹引起。

番茄唐龙 · 发表于 2017-6-28 11:52

齿根处处理的一点不专业啊

zengxiaodong · 发表于 2022-2-25 13:19

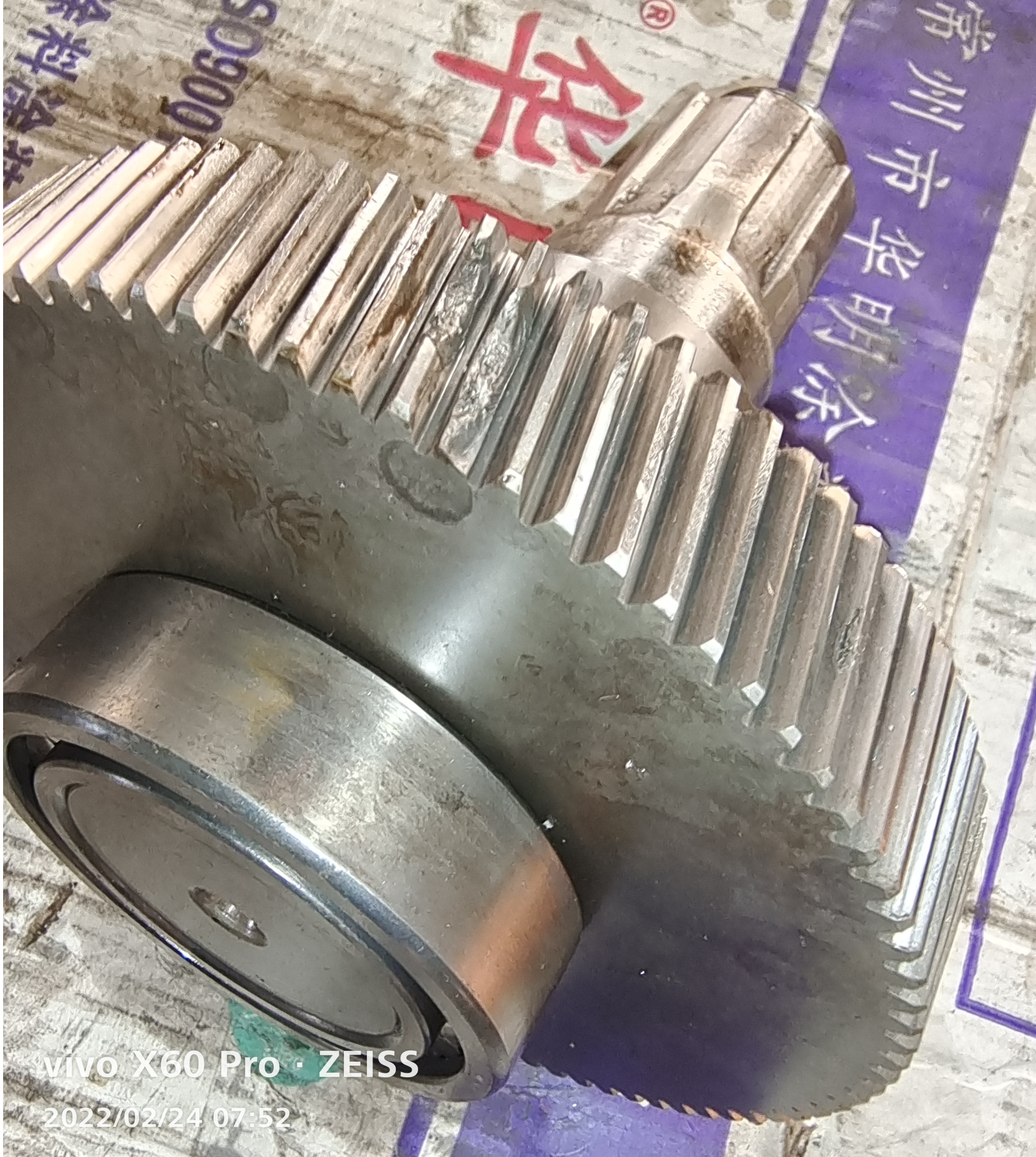

我的齿轮箱是功率分流2路传动的，在150%载荷耐久测试过程中，铝制甩油环移动断裂，结果甩油环被齿轮碾压成齑粉混入润滑油中。

在出现异常噪声后停机检查，放出润滑油，再仔细清洗齿轮箱10遍以上，由于清洗后噪声恢复正常故又继续进行耐久测试，直到完成耐久测试，再拆解齿轮箱，竟然发现低速轴断了2个齿！

zengxiaodong · 发表于 2022-2-25 13:31

“背靠背”陪试齿轮箱也出现了同样的甩油环断裂问题，也碾压成为齑粉，但是拆解后未出现断齿！

2台齿轮箱的轴承都没有出现问题，但是2台齿轮箱都出现漏油问题，也就是说润滑油中的铝屑导致了油封漏油。

另外一个结论是：功率分流传动有极好的断齿安全性，不会出现灾难性的断齿失效事故！

mwp2022 · 发表于 2022-2-25 16:53

齿根圆角太小了，做成全圆弧就不断了

mwp2022 · 发表于 2022-2-25 16:54

不排除磨齿时伤到齿根了
