心动

zhuzhu006 · 发表于 2015-10-22 21:29

您需要登录才可以下载或查看，没有账号？注册

x

心动的非圆

刀疤五 · 发表于 2015-10-23 08:20

1.顶!
2.一个齿是心型，可设计，两啮合齿均为心型，则难.
3.动画图片大小要适当控制一下,进入此网页,明显卡.影响读贴!

a290188494 · 发表于 2015-10-23 12:12

诺亚舟007 · 发表于 2015-10-27 12:21

zhuzhu006 · 发表于 2016-3-3 21:50

补充一份CAD图纸，有兴趣的可做出来送给让自己心动的人

刀疤五 · 发表于 2016-3-4 20:20

zhuzhu006 发表于 2016-3-3 21:50
补充一份CAD图纸，有兴趣的可做出来送给让自己心动的人

图片,凸对凸,怎能啮合?
CAD图纸下载了,可是没能正确打开,楼主再辛苦一下,上传CAD2004(含)之前的版本图纸.

zhuzhu006 · 发表于 2016-3-4 21:30

刀疤五发表于 2016-3-4 20:20
图片,凸对凸,怎能啮合?
CAD图纸下载了,可是没能正确打开,楼主再辛苦一下,上传CAD2004(含)之前的版本图纸 ...

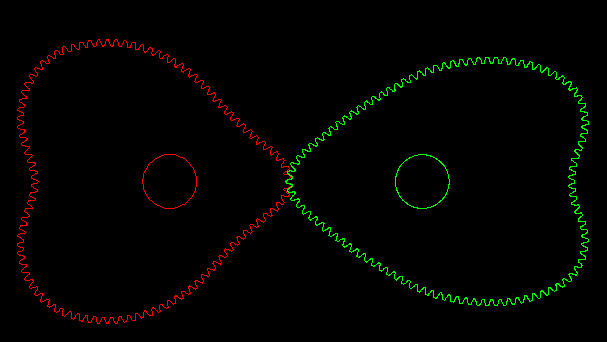

刀疤心细也，更正如下图，文件已存为04dxf

刀疤五 · 发表于 2016-3-4 23:13

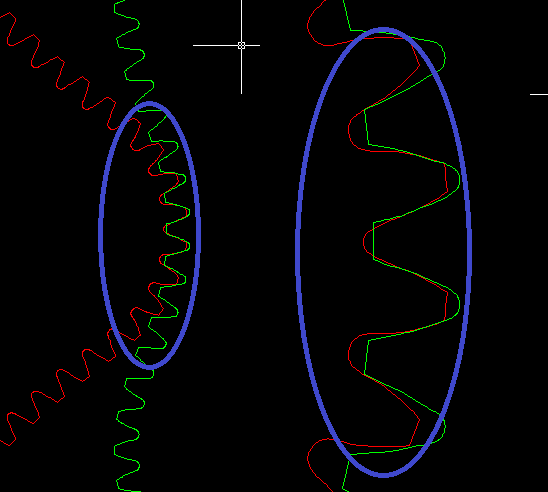

下载,也打开了,但无法心动.原因:
1.两啮合齿轮,没有侧隙.
2.有干涉,见放大图.
3.齿廓样条线控制点太少.

freefreemen · 发表于 2016-3-5 10:26

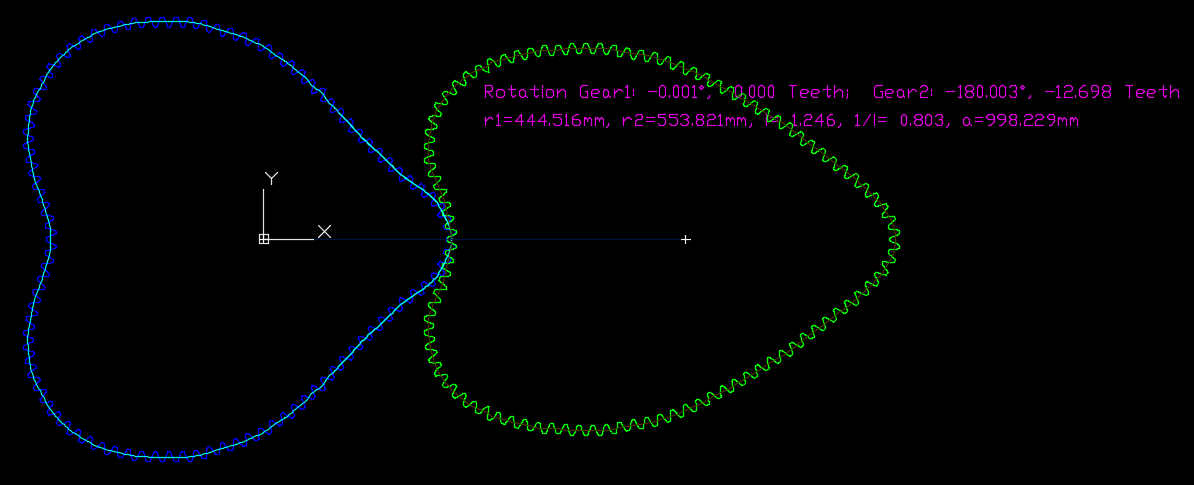

用KISS生成了一个

DX.zip (819.94 KB, 下载次数: 11)

yanzhaochao · 发表于 2016-3-6 15:06

大师，您是怎么画的？能否传授点经验
