蜗杆和斜齿轮配套90度传动问题

sanlilunye

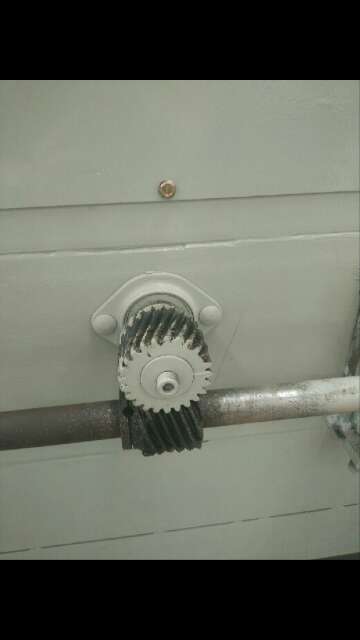

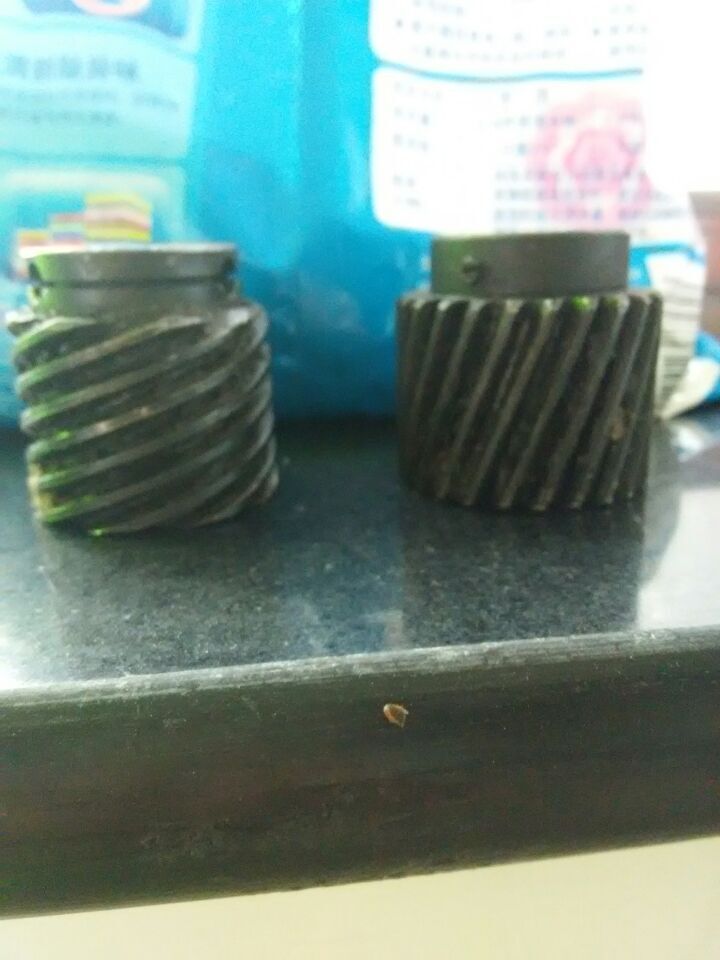

我有一对传动齿轮，蜗杆是8个头的， 做出来之后 装好机子，有的一套可以顺利传动，有的不能转一圈就卡住不动了，
求高手指教

sanlilunye

坐等大侠们回复

zyh007zyh

帮忙顶上，请楼主将所有参数放上来，才能给你看看的呀！！！！！！！！！！

hyfjy

有了需要的基本参数，才可以具体分析原设计的质量，看一下有否继续优化的空间。

hyfjy

零件的质量与装配的质量相当重要，这类传动总是较小的齿侧间隙，故需要对零件限制较为严格的精度等级。干涉引起的卡死大多数说明等分累积超差了。

mrmrw

8齿就不是蜗杆了，是斜齿轮了！
不要拿蜗杆说话了，是一对交错轴的斜齿轮副。都必须采用滚齿加工。

csg

模数不匹配；蜗杆轴向模数要与齿轮端面模数相等才行！

zyh007zyh

mrmrw 发表于 2015-10-5 16:28


登录/注册后可看大图

8齿就不是蜗杆了，是斜齿轮了！
不要拿蜗杆说话了，是一对交错轴的斜齿轮副。都必须采用滚齿加工。

求教下：蜗杆头数为取1-10，师傅是认为什么因素决定了8齿就要按交错轴齿设计呀，，

               最少多少齿就要按交错轴来设计，用滚齿加工呀，，（是否超过了4齿的蜗杆配斜齿轮，比如是5齿的蜗杆，就要按交错轴齿轮设计了呀，，）

                    先谢谢你


补充内容 (2015-10-12 08:44):
再请教点：凡是蜗杆配斜齿的都要按交错轴齿来设计，这样对吧？

谢谢

mrmrw

csg 发表于 2015-10-6 15:59


登录/注册后可看大图

模数不匹配；蜗杆轴向模数要与齿轮端面模数相等才行！

不要乱说！
蜗杆斜齿轮都是按法向数据说话，啥时候按轴向参数计算了！

mrmrw

zyh007zyh 发表于 2015-10-8 10:58


登录/注册后可看大图

求教下：蜗杆头数为取1-10，师傅是认为什么因素决定了8齿就要按交错轴齿设计呀，，

               最 ...

蜗杆斜齿轮副和蜗轮蜗杆副是2种形式的传动，不是一回事。
（1）蜗杆斜齿轮副是交错轴斜齿轮副的一种。一般在轻载运动型传动系统中用的较多。
   对于蜗杆与少齿数大螺旋角的斜齿轮的区分，并没有明确的区分。
   但是，这里的蜗杆必须是渐开线蜗杆（ZI型的），斜齿轮当然也是渐开线的！
（2）蜗轮蜗杆副是面接触齿轮副，是重载传动中常用的一种传动型式。
    蜗杆有类型，如ZA、ZN1、ZI、ZK、ZC等，而蜗轮的类型是根据蜗杆定的，蜗轮和渐开线斜齿轮没有啥关系，是2个不同的东西！
