齿轮扭曲

发表于 2015-3-24 21:16 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

请教下怎么看齿轮检测报告的扭曲

回复

楼主| 发表于 2015-7-24 21:02 | 显示全部楼层

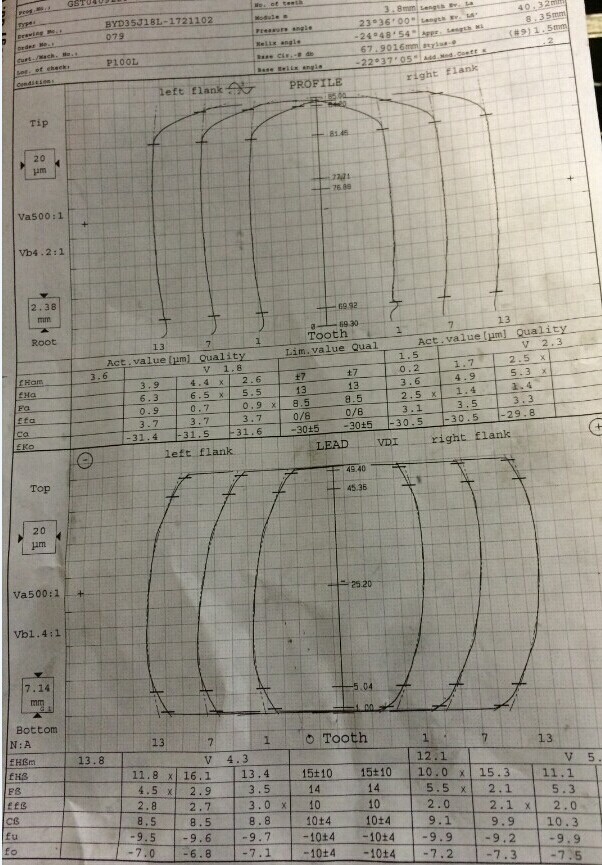

齿轮扭曲齿向图

回复

发表于 2015-3-24 21:28 | 显示全部楼层

贴个图吧

回复

发表于 2015-4-7 20:32 | 显示全部楼层

齿形齿向图？？？

回复

楼主| 发表于 2015-7-12 22:06 | 显示全部楼层

file:///C:/Users/Administrator/Desktop/IMG_0124.JPG

回复

楼主| 发表于 2015-7-12 22:11 | 显示全部楼层

齿形齿向图，提提建议


回复

发表于 2015-7-15 09:33 | 显示全部楼层

这个不算齿面扭曲

回复

发表于 2015-7-15 15:55 | 显示全部楼层

这个报告不是扭曲报告

回复

发表于 2015-7-15 23:48 | 显示全部楼层

需测量三截面，才能判定。

回复

发表于 2015-7-31 07:23 | 显示全部楼层

检测齿形三截面可以看出扭曲扭曲一般是通过控制齿形鼓形量控制的
