谁知道断裂的原因

CHENGHAI6907 · 发表于 2015-2-8 09:33

您需要登录才可以下载或查看，没有账号？注册

x

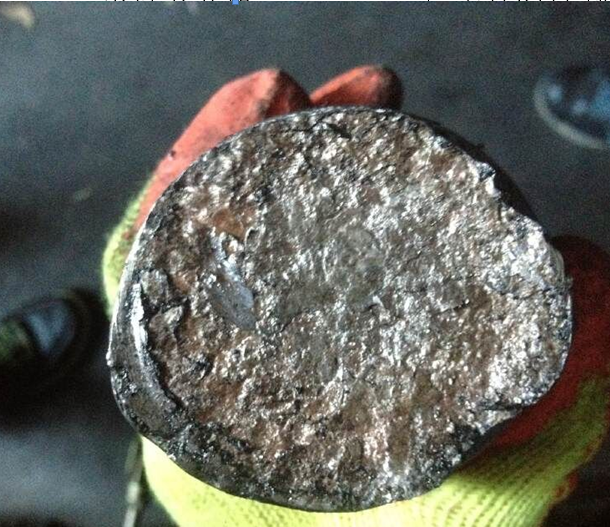

请大家看下这支轴的断裂原因。材料为40Cr,工艺经过锻造、调质、机加、中频表面淬火层深6-9毫米，而后低温回火。然而在承受很小的载荷下就断裂了。直径为56毫米。

qdtruck · 发表于 2015-2-8 10:40

先打硬度，再验材质！

yanta82 · 发表于 2015-2-8 12:10

不是疲劳断裂,是脆性断裂,原始组织精粒度应很大,建议做金相组织检查.

CHENGHAI6907 · 发表于 2015-2-8 13:16

yanta82说的有道理，可是工件还没回来，没看到实物。

CHENGHAI6907 · 发表于 2015-2-8 13:18

如果晶粒粗大，怎么知道是材料问题还是，过烧？

孤鸿踏雪 · 发表于 2015-2-8 16:33

CHENGHAI6907 发表于 2015-2-8 13:18

登录/注册后可看大图

如果晶粒粗大，怎么知道是材料问题还是，过烧？

很明显，看断口有重大过烧嫌疑！建议取样做进一步分析

hyfjy · 发表于 2015-2-9 07:13

如果原材料就有问题（不是指各元素含量不对，而是未经过轧透，例如方钢那样的粗轧产品），就肯定会出现这类早期损坏的现象，看看内部晶粒异常粗大，偏折严重，也就不奇怪了。

JINLIANG · 发表于 2015-2-9 15:58

可能是锻造过烧，只能报废。

schjie · 发表于 2015-2-11 22:58

断口不是一个脆性断裂，建议重点检查材料自身，如化学成分、力学性能、金相组织等。

gdd · 发表于 2015-4-7 17:36

锻造过程出了问题或者材料太水了

账号		自动登录	找回密码
密码			注册

[热处理] 谁知道断裂的原因
