齿轮副干涉问题

yangguangzuiwo · 发表于 2015-1-19 10:34

您需要登录才可以下载或查看，没有账号？注册

x

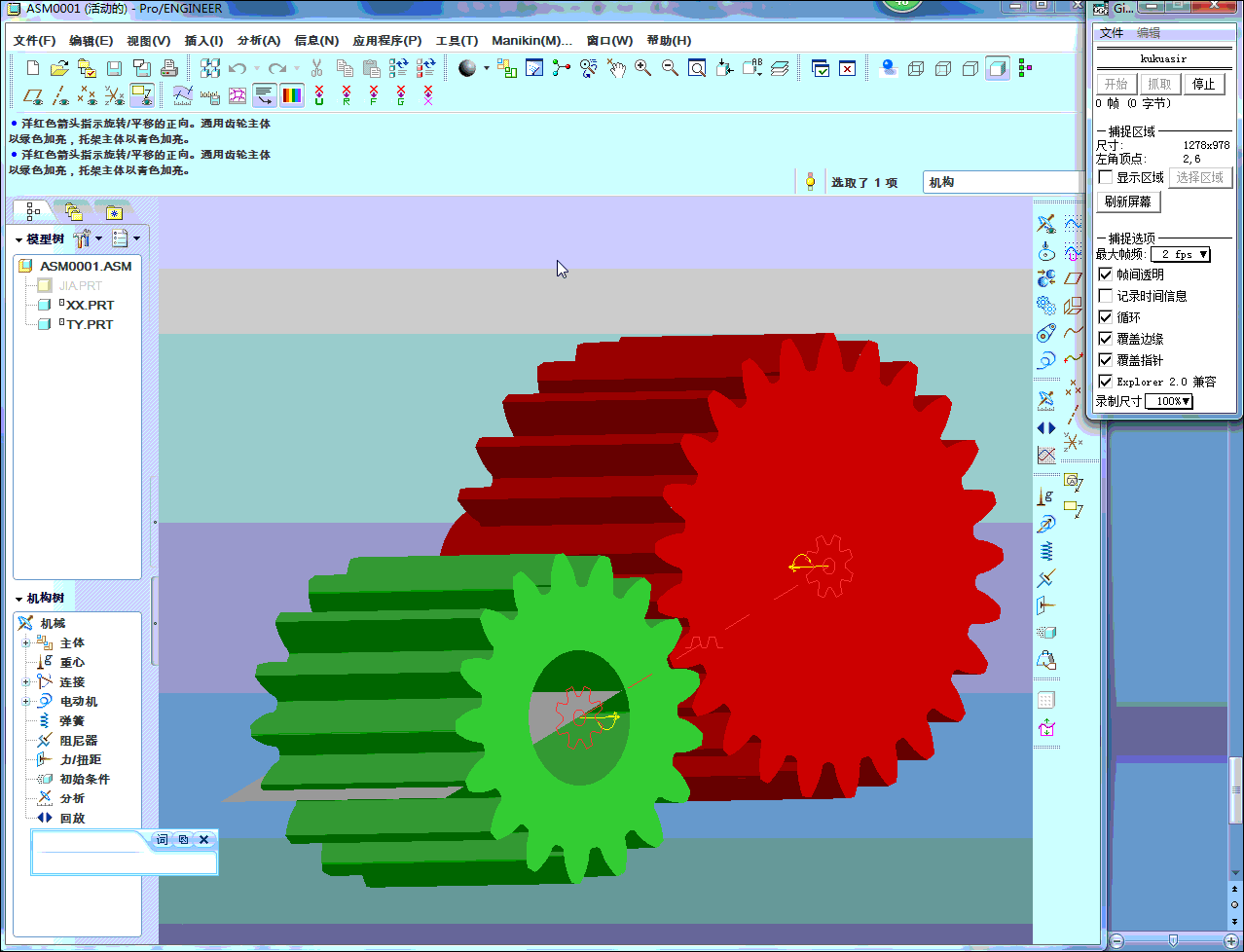

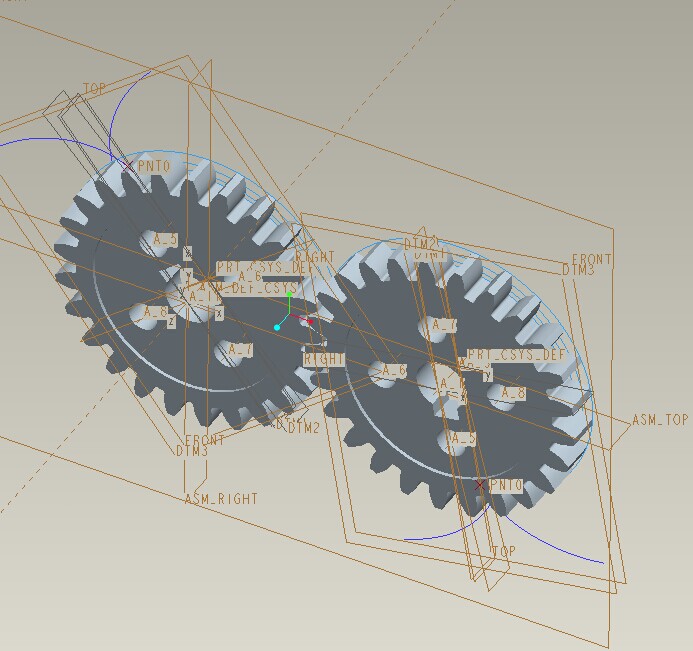

齿轮动起来后总是出现干涉，两齿轮完全一样，分度圆直径75，中心距为75.05（间隙配合），按理说应该不会干涉吧，但是，用伺服电动机驱动时总是卡住（会用红色圈出干涉部位），怎么回事呢？跪求大神指教了

fuguangyi · 发表于 2015-2-11 22:04

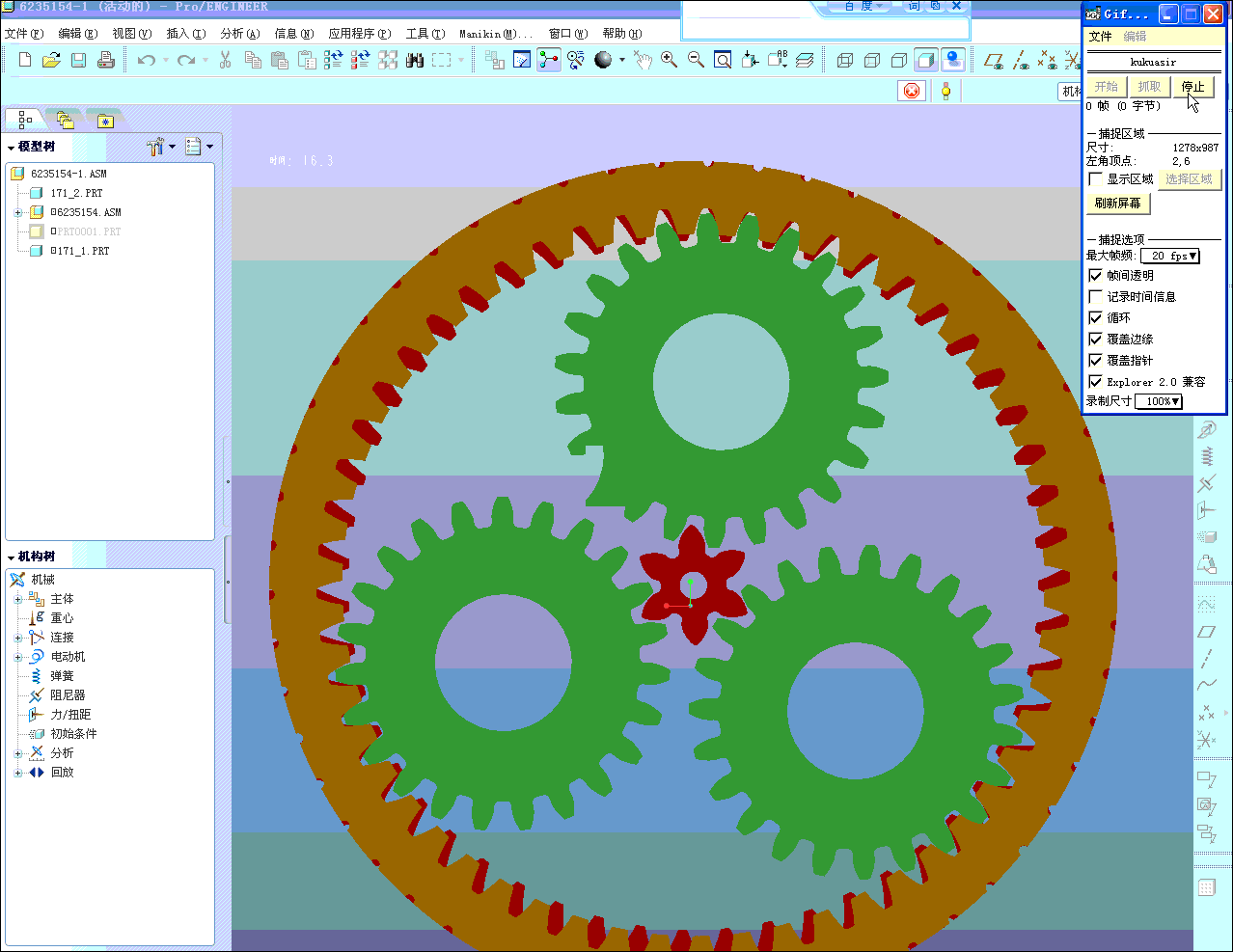

如果是75中心距，因为模型精度问题，会有少许干涉，如果是标准齿轮，加大0.05间隙，不会出现干涉了。如果你建模正确，在运动里定义凸轮，让面贴合，然后再删除，再定义齿轮，就可以了

hyfjy · 发表于 2015-5-7 17:39

本帖最后由 hyfjy 于 2015-5-7 17:49 编辑

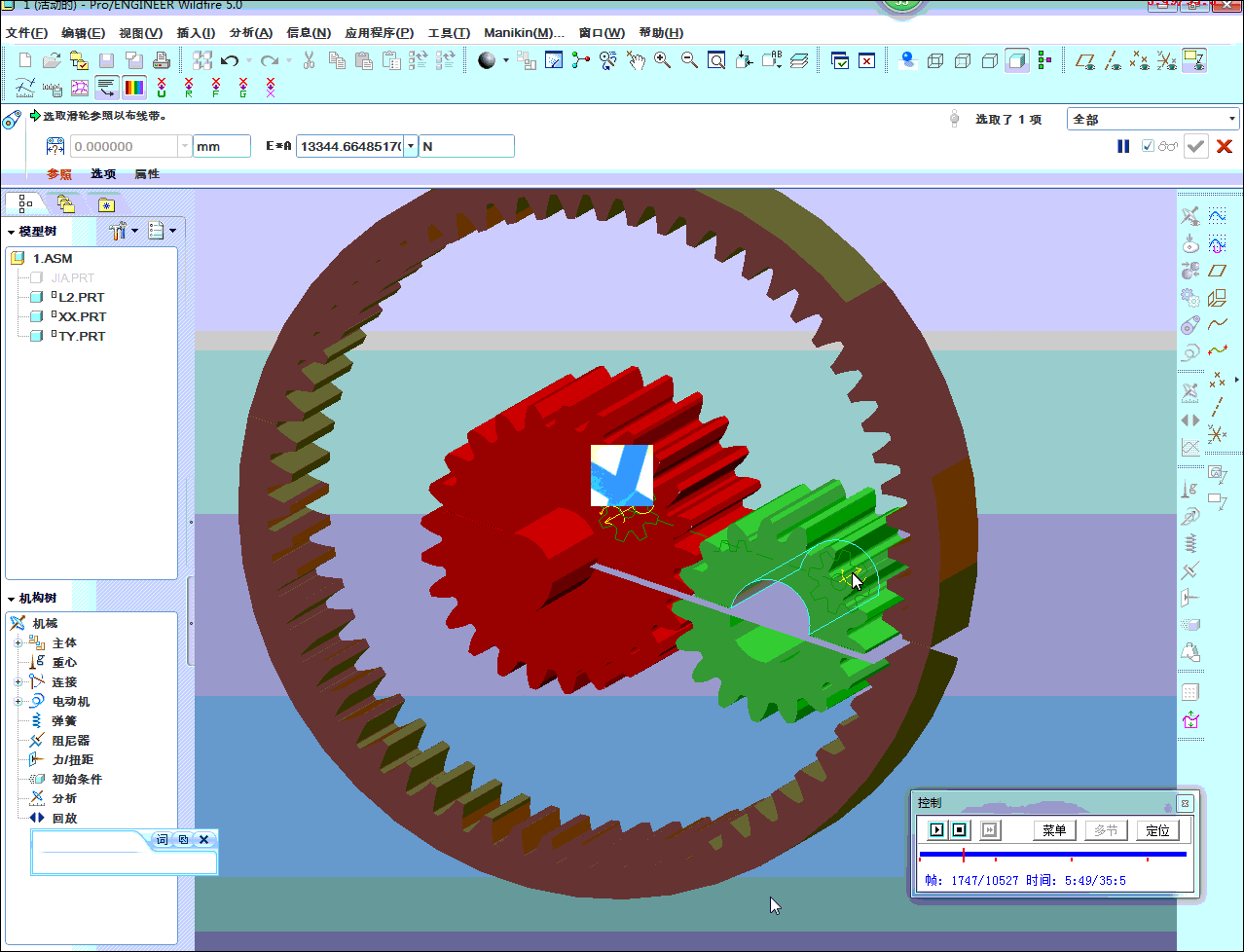

如果建模正确，在仿真中用齿轮副进行啮合设置，就不会出现这类问题。


woodee · 发表于 2015-5-8 18:19

楼主所说“按理不会干涉”，是想当然。

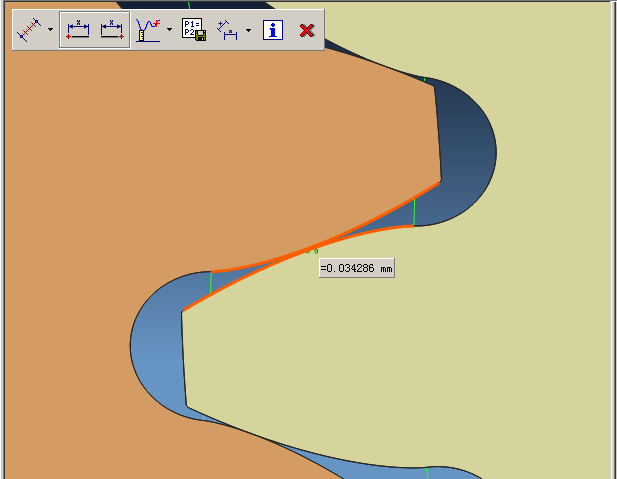

模数3，俩25齿，20°压力角，中心距从75拉开0.05，会增加侧隙0.0343。

俩齿轮精度是几级？
公法线控制侧隙，允差怎么给的？
安装精度如何？

这些都不知道，不可能判断出啮合是否会有卡顿的。

zy_cad · 发表于 2015-11-7 23:10

检查一下设置齿轮副的时候方向是否是相反的（紫红色的箭头）
