摆线针轮设计外转子非圆弧半径时,怎么设计

zhuwenyan200 · 发表于 2015-1-6 11:12

您需要登录才可以下载或查看，没有账号？注册

x

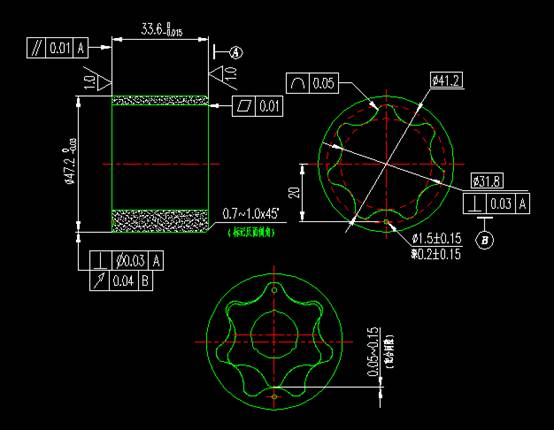

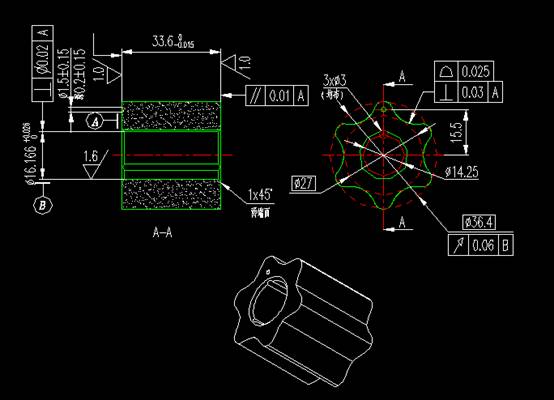

请问外转子轮廓为非圆弧时,怎么绘制内,外转子的轮廓曲线? 如图所示外转子齿大径Φ41.2 齿小径Φ31.8 内转子齿大径Φ36.4 齿小径Φ27 ,配合间隙0.05~0.15

zhuwenyan200 · 发表于 2015-1-10 08:19

怎么没人回复啊!摆线转子,论坛上的资料都是外转子轮廓为圆弧半径时,通过EXCEL 算出坐标系.
但是关于这类外转子轮廓同为摆线曲线的非圆弧半径的资料没有,有没有高手可以在这里解决这类转子的设计!!
我邮箱:zhuwenyan200@sina.com

woodee · 发表于 2015-1-10 20:23

本帖最后由 woodee 于 2015-1-10 20:33 编辑

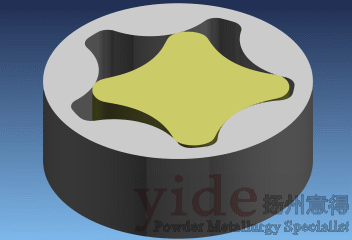

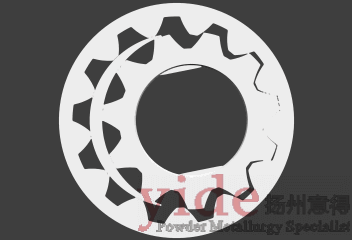

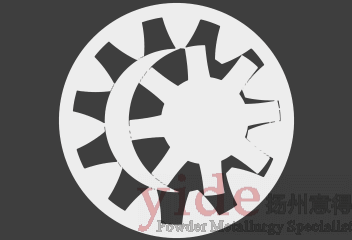

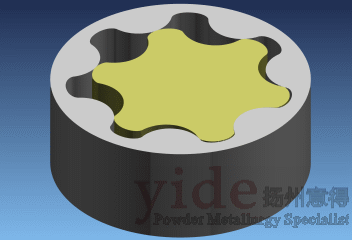

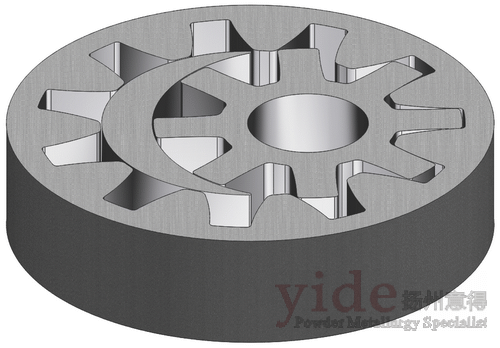

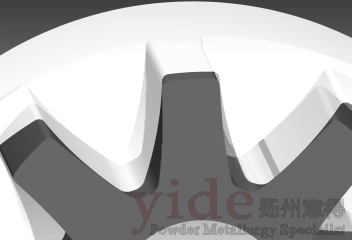

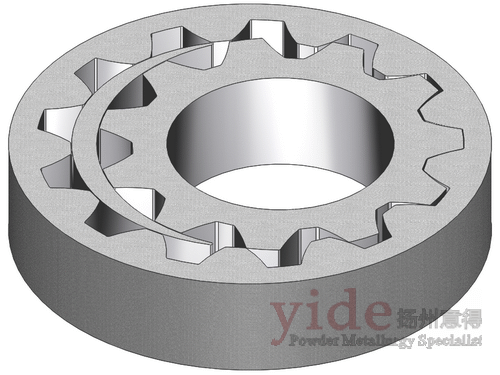

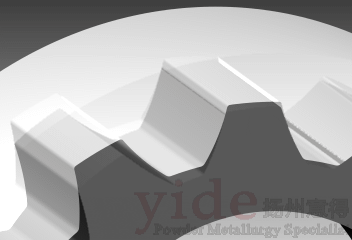

有企业可以做：

londony · 发表于 2015-1-15 01:15

先推曲线方程。坐标转换方法最容易。

然后再CAD里做曲线；或者你开发一个应用程序在.NET 里画曲线。

londony · 发表于 2015-1-15 01:18

这是摆线泵好不好。

推曲线方程再画图吧
